MiniSIMS在表面污染分析中的应用

在涂装、粘接、电子封装等制造工艺中，表面清洁度是决定产品质量的关键因素之一。微量污染物，尤其是以薄膜形态存在的有机残留，可能仅为一个分子层厚度，肉眼完-全不可见，却足以导致涂层附着力下降、粘接失效或接触不良。这类问题往往在后续工序或产品使用初期才暴露，造成较大的返工成本和质量风险。

传统的元素分析技术（如EDX、XPS）可提供表面元素组成信息，但对于有机污染物的分子结构识别能力有限。二次离子质谱（SIMS）凭借其极浅的采样深度（<2 nm）及对有机物种的高灵敏度，为表面有机污染的原位、快速识别提供了有效手段。

本文介绍SAI公司MiniSIMS台式二次离子质谱仪在三种常见工业有机污染物分析中的应用，展示其在30秒内获取谱图并实现精准识别的能力。

MiniSIMS技术特点

MiniSIMS是一款获得R&D100等国际奖项的台式二次离子质谱仪，集成了静态SIMS、成像SIMS及动态SIMS三种分析模式。该设备占地面积小、操作简便，单样品分析成本较传统超高真空SIMS可降低90%，适合工业质控与研发应用。

应用案例：三种常见污染物的快速识别

以下三个案例均来自受污染的金属表面，每张谱图采集时间不超过30秒。谱图同时包含无机元素及有机分子信息，低质荷比区域提供元素组成线索，高质荷比区域则呈现有机物的特征碎片“指纹”，可用于精确匹配。为便于展示，以下仅列出负离子谱图（正离子谱图同时采集）。

案例一：切削液残留

图1为某高性能切削液的表面谱图。

谱图特征：

· 低质荷比区域，CH⁻与O⁻的峰强度比值较低，提示氧/碳比较低

· 高质荷比区域（m/z 100-300）出现一系列特征碎片离子峰

识别依据：即便切削液的完整分子量超出MiniSIMS Alpha的质量检测范围，其在高质荷比区域产生的特征碎片离子仍形成独特的“指纹”图谱，可用于与标准谱图库比对确认。

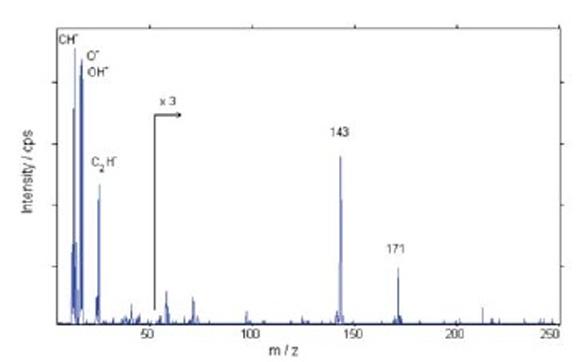

图1 切削液表面谱图

案例二：含氟润滑剂添加剂

图2为某含氟润滑剂添加剂的表面谱图。

谱图特征：

· 低质荷比区域，F⁻峰占主导地位

· 高质荷比区域出现CₓFᵧ簇离子系列（除m/z=61外）

识别依据：不同氟碳化合物的CₓFᵧ簇离子相对比例各不相同，这一特征可用于区分不同类型的含氟润滑剂，并辅助推断分子结构。

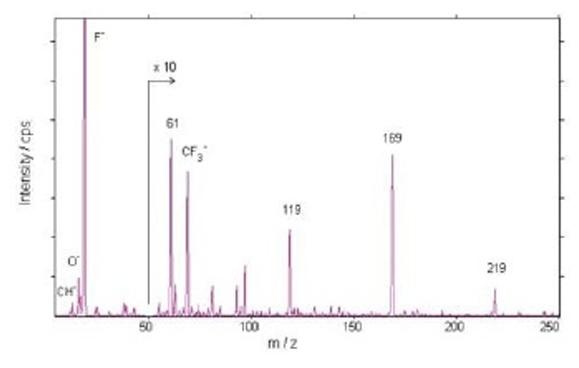

图2 含氟润滑剂添加剂谱图

案例三：金属清洗/脱脂剂

图3为某金属清洗/脱脂剂的表面谱图。

谱图特征：

· 低质荷比区域检测到硫（S）元素，来自磺化表面活性剂

· 氯元素（Cl）在谱图中明显缺失

· 高质荷比区域呈现特征峰

识别依据：元素信息（硫的存在、氯的缺失）为污染物类型提供初步线索，结合高质荷比区域的特征峰，可实现对特定清洗剂的精准匹配。

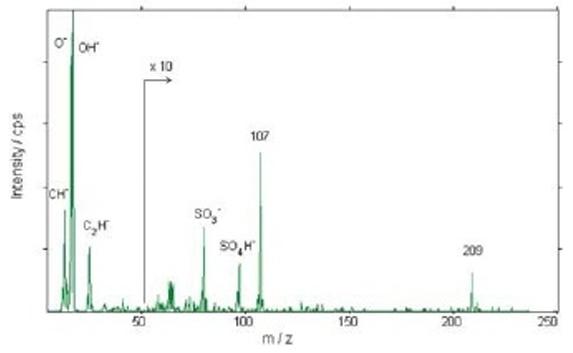

图3 金属清洗剂谱图

谱图库支持：无需深度解析，直接比对

上述案例中，谱图的特征峰解析旨在说明MiniSIMS能够捕捉不同有机污染物的分子结构差异。在日常分析中，操作者无需自行解析每个碎片峰。

MiniSIMS可选配常见材料谱图库，实测谱图可直接与库中数据比对，快速得出匹配结果。此外，用户亦可针对自身生产过程中使用的特定材料生成参考谱图，用于后续的快速比对与污染溯源。

结论

MiniSIMS为表面有机污染分析提供了快速、直接的解决方案：

· 分析速度快：30秒内完成全谱采集

· 信息全面：同时获取元素组成与分子结构信息

· 识别精准：高质荷比区域特征碎片提供“指纹”级识别能力

· 操作简便：可选配谱图库，无需深度解析谱图

该技术适用于生产线质控、工艺污染溯源、清洗效果验证等多种场景，为制造企业提供了高效的质量控制工具。
