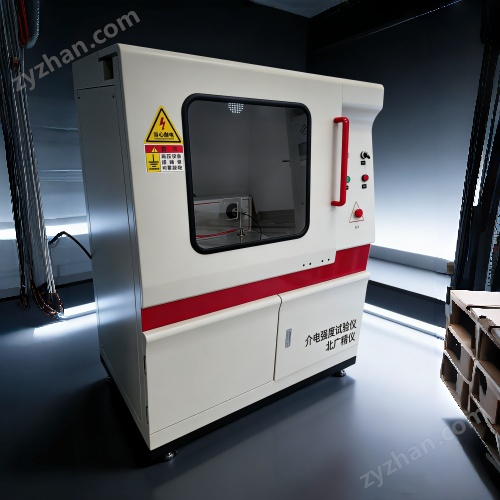

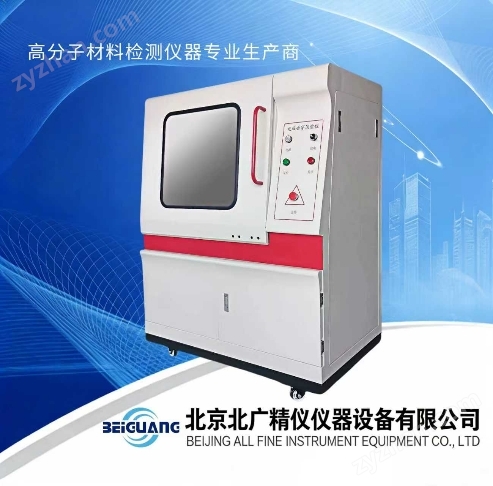

锂电池隔膜50点电极法击穿试验仪BDJC-50KV

  在锂离子电池的复杂结构与精密化学体系中，隔膜作为隔离正负极以防止内部短路的关键内层组件，其电绝缘性能的可靠性直接决定了电池的本质安全与使用寿命。隔膜的电绝缘性能，核心体现为其在高压下的击穿电压与击穿强度。为了高效、准确、大批量地评估隔膜材料的这一核心指标，锂电池隔膜50点电极法击穿试验仪BDJC-50KV应运而生。本设备是在成熟的BDJC系列电压击穿试验仪平台上，专为满足隔膜行业对测试效率与数据统计需求而深化应用。它采用计算机全自动控制，通过独特的多点电极布局与程序化测试流程，实现对隔膜样品多达50个点位（或根据设定）的连续、自动击穿或耐压测试，极大地提升了测试效率与数据的统计意义。本文将深入解析该设备的原理、功能及其在锂电池隔膜领域的专业化应用。

一、 设备概述与在锂电池隔膜测试中的核心价值

本试验仪，本质上是一台计算机控制的精密高压输出与测量系统，其设计严格遵循固体绝缘材料电气强度测试的基本原理，并针对薄膜材料的特点进行了应用优化。它通过人机交互界面，完成对诸如锂电池隔膜等固体绝缘材料在工频电压下的击穿电压、击穿强度及耐电压时间的测试。对于隔膜而言，由于其厚度极薄（通常为微米级）、面积较大，且性能均匀性至关重要，传统的单点测试难以全面反映整张隔膜的质量状况。50点电极法通过自动化程序，在单一样品上顺序测试多个点位的击穿性能，一次性获得一组具有统计意义的数据，从而科学评估隔膜绝缘性能的均匀性与一致性，这对于动力电池、储能电池等对安全有高要求的领域具有不可替代的价值。

设备在测试过程中，能够对升压速率、终止条件、试验点位等参数进行快速、准确的采集、处理、存储、显示与打印，并生成完整的测试报告。其应用于干燥状态下的隔膜，还可用于评估隔膜在电解液浸润后的湿态击穿强度，更真实地模拟电池实际工作环境下的绝缘状态。

二、 设备核心性能与技术参数

设备的性能参数是其测试精度、可靠性及适用范围的基石。以下所列为本试验仪的核心技术指标，这些参数定义了设备的能力边界，是选型与操作验证的根本依据，必须予以严格遵守和确认。

输入电压：AC 220V

功率： 50kv以下3KVA

输出电压：AC 0 ~ 50kv （可进行直流转换，详见操作部分）

升压速率：0.1kV/s, 0.2kV/s, 0.5kV/s, 1.0kV/s, 2.0kV/s, 3.0kV/s, 5.0kV/s （多档可调，适配不同标准与材料特性）

关键概念定义：

1. 击穿电压 (kV)：在连续均匀升压的条件下，试样发生电击穿时的瞬时电压值。对于隔膜，此值直接反映其耐受电压的能力。




2. 击穿强度 (kV/mm 或 V/μm)：试样的击穿电压值与其在击穿点处厚度的比值。这是评价隔膜材料绝缘性能的关键比特性指标，消除了厚度差异对击穿电压的影响，便于不同批次、不同工艺隔膜的性能对比。




三、 安全保护系统说明

试验在数千至数万伏的高电压下进行，安全是首要前提。本设备在设计上集成了多重保护措施，以保障操作人员与设备自身的安全。

1. 封闭试验与安全距离：所有高压测试均在金属屏蔽试验箱内进行。高压电极对箱壁的安全放电距离经过设计，满足安全规范，试验时人员即使无意接触箱体外壳，也无触电危险。




2. 等电位连接与接地：升压变压器高压侧的尾端与仪器外壳及保护地线可靠连接，确保设备外壳与实验室地点处于相同电位，防止静电积累和意外触电。




3. 多重电气保护电路：仪器内部集成过流保护、过压保护、失压保护、短路保护、漏电保护等多重电路。当试验中出现闪络、击穿或电路异常时，保护电路能瞬间动作，切断高压输出，确保系统安全。




4. 机械与软件联锁：试验箱门装有安全联锁开关，当箱门处于开启状态时，高压无法启动，防止人员接触高压区域。软件中也设有紧急停止按钮和逻辑互锁，防止误操作。




四、 系统整机组成与“50点电极法"实现机制

设备由以下几个核心部分组成，协同工作以实现自动化多点测试：

1. 高压发生部件：由调压器和高压变压器构成，负责产生0-50kV连续可调的工频测试电压。




2. 传动与控制部件：由步进电机及驱动器组成，通过程序控制均匀调节调压器，实现输出电压的平稳、精确升降，并自动归零。




3. 检测与采集部件：由高精度电压、电流传感器及集成电路测量电路构成，实时采集测试回路中的电压、电流信号，并将模拟信号转换为数字信号传输给计算机。




4. 计算机与测控软件：作为设备的大脑，软件负责设置所有试验参数（如升压速率、终止电压、判停电流、测试点数等），控制设备运行，实时显示升压曲线，自动判断击穿点，存储和处理全部试验数据，并生成报告。其“50点通道设定"功能是本方法的核心。




5. 试验电极与样品台：




• 电极：根据绝缘材料测试标准，随设备提供标准电极，如上电极通常为φ25mm的球面或柱面电极，下电极为平板电极。对于隔膜测试，需确保电极表面光洁平整，与样品接触良好。




• “50点法"实现：并非指有50个独立的物理电极，而是通过一个可编程移动的样品台或电极架实现。将裁切好的大面积隔膜样品平铺在覆有导电箔（如锡纸）的托板上，软件控制步进电机驱动样品台或电极，在测试完一个点后，自动移动到下一个预定位置，继续进行测试。软件界面通常设有50个点位的状态指示（如绿色待测、黄色测试中、红色已击穿），从而在一次装样后自动完成多达50个点的序列测试，极大提升了测试效率和数据统计可靠性。




五、 针对锂电池隔膜的详细操作流程

以下操作流程结合了设备通用步骤与隔膜测试的特殊要求。

一步：试验准备与样品装载

1. 设备预热：打开试验机主电源开关，让系统预热15分钟，使电路元件进入稳定状态。




2. 进入操作界面：在触摸屏上进入运行操作主界面。




3. 放置样品：




• 点击“上升"按钮，使电极升起，留出足够空间。




• 取出样品托板，在托板上平整铺覆一层导电锡纸或金属箔作为下电极的延伸，确保无褶皱。




• 将预先按标准裁切、并经过条件处理（如规定温湿度下平衡24小时）的锂电池隔膜样品，平整地放置在导电箔上。确保样品表面清洁，无折痕、颗粒和异物。




• 将载有样品的托板小心放回试验舱内的预定位置。




• 关闭试验舱门，点击“下降"按钮，使上电极缓慢、平稳地下降，直至以标准规定的压力（如文档中提及的电极自重或额外配重）压实隔膜样品。




二步：测试参数设置

这是确保测试结果准确、可比的关键步骤，需根据隔膜产品标准或内部规范进行设定。

1. 基本电压参数：




• 极限电压/终止电压：为保护设备与样品设定的电压上限。例如，测试预期击穿电压在5kV左右，可设定终止电压为10kV作为安全限值。




• 耐压电压（若进行耐压试验）：设定需要保持的电压值。




• 耐压时间（若进行耐压试验）：设定在耐压电压下需要保持的时间（秒）。




2. 升压与判停参数：




• 升压速率：选择适宜的升压速度（如0.5 kV/s）。速率会影响击穿电压值，需保持一致以便比较。




• 判停电流：当回路泄漏电流超过此设定值时，设备判定为击穿。对于隔膜，通常在几十微安到几毫安之间，可初始设置为文档建议的3mA左右，并根据实际情况微调。




• 判停峰降电压：当施加的电压从峰值下降超过此设定值时，判定为击穿。这是判断薄膜材料击穿的灵敏方式，一般初始设为0.1kV。若材料特性导致电压跌落不明显，可适当调高此值。




3. 核心多点测试设置：




• 击穿通道设定：将此参数设置为计划测试的点数，例如“50"。系统将在完成设定数量的点位测试后自动结束试验。




• 试验模式选择：在“交直流电压选择"中，根据要求选择“交流"或“直流"。对于隔膜，两种电压下的击穿机制和结果可能不同，需按标准执行。




• 校准系数：非专业人员勿动，此参数用于设备定期计量校准。




三步：样品参数输入

在软件对应界面，准确输入试样厚度。这是计算击穿强度的必要参数。厚度测量需使用精度达到微米级的测厚仪，并在样品多个位置测量取平均值。输入错误的厚度将导致计算出的击穿强度错误。

四步：开始多点序列测试

所有参数设置并确认无误后，点击“开始试验"按钮。设备将自动执行以下循环：

1. 在一个点位上，按照设定的升压速率施加电压。




2. 实时监测电流与电压，当满足击穿判停条件（电流超限或电压峰降）时，记录该点的击穿电压值和时间，高压自动切断并归零。




3. 样品台自动移动至下一个预设点位。




4. 重复步骤1-3，直至完成所有设定点数（如50点）的测试。

   在运行界面上，可以直观看到每个点位的状态变化：绿色（待测） -> 黄色绿色闪烁（测试中） -> 红色（已击穿）或黄色（耐压通过）。




五步：数据导出与分析

测试完成后，点击“数据导出"按钮。软件通常能将所有点位的击穿电压、击穿强度、测试时间等数据导出为Excel或文本格式。用户可据此计算平均值、标准差、Weibull分布（常用于分析绝缘材料击穿数据的统计方法）等，全面评估隔膜的绝缘性能均匀性、一致性及可靠性水平。

六、 交直流试验模式切换详解

本仪器高压输出默认为直流电压。直流电压由交流经高压硅堆整流获得。

• 进行交流试验时：需从设备高压绝缘塔中插入随机附带的“短路杆"，将高压硅堆短路，此时输出即为工频交流电压。前面板的“直流"按钮状态不应改变输出电压性质，其作用主要是在直流测试时激活放电报警提示。




• 进行直流试验时：需取出“短路杆"，使硅堆接入回路。重要：在软件中也必须相应选择“直流"模式，否则仪器测量和计算基于交流有效值，会导致直流电压读数错误（交流有效值与直流平均值存在√2倍关系）。




• 安全放电：直流测试后，电容器可能储存电荷。打开箱门前，应使用放电棒接地后充分接触高压电极进行放电，建议接触时间大于5秒。




七、 锂电池隔膜测试的特别准备与条件处理

绝缘材料的电气强度受环境温湿度及自身状态影响显著，隔膜测试前必须进行规范处理。

1. 试样预处理与条件处理：




• 清洁：用蘸有无腐蚀性溶剂（如高纯度酒精）的绸布或无尘布轻轻擦净隔膜样品两面。




• 条件处理：这是获得可比数据的关键。除非另有规定，锂电池隔膜试样应在 23±2°C，相对湿度50±5% 的标准大气条件下处理不少于24小时，以平衡其内部湿度。对于评估高温或浸润电解液后性能的测试，需按相关标准进行高温处理或浸液处理（见文档表2）。




2. 测试媒质：




• 空气介质：常规测试在空气中进行。为防止沿面闪络，可在电极周围加装硅橡胶防飞弧圈。




• 液体介质：为模拟真实电池环境或提高击穿场强（减少空气放电干扰），可将样品浸入绝缘油（如变压器油）中测试。90℃以下热态试验用变压器油，90-300℃用过热气缸油。浸润电解液的测试需在专用防腐蚀容器中进行，并迅速测试。




3. 测试环境：




• 常态环境：推荐在温度20±5°C，相对湿度65±5% 的恒温恒湿实验室中进行。




• 击穿判断：隔膜击穿时，通常在电极间形成贯穿性孔洞，伴有轻微声响，软件自动判停。可通过复测或显微镜观察确认。




八、 操作与维护的核心注意事项

1. 安全：测试需由经过培训的人员进行，并有监护。设备外壳必须可靠接地。试验时与设备保持安全距离（尤其空气湿度大时）。




2. 设备检查：长期未用，再使用前应先空载（不接样品）加压一次，检查高压是否正常。




3. 规范操作：确保电源电压正确，接线牢固。试验中遇异常立即切断电源。设备应安置在稳固、干燥、无腐蚀性介质的地面上。




4. 样品与电极：样品平整放置，无褶皱。电极保持清洁、光洁，定期检查是否有烧蚀痕迹。




5. 数据解读：锂电池隔膜的击穿强度数据通常呈现一定的分散性。采用50点电极法获得大量数据，利用统计方法（如计算平均值、标准差、绘制Weibull分布图）进行分析，比单点数据更能科学反映材料性能的总体水平和一致性。低击穿电压的“弱点"可能对应隔膜上的瑕疵（如晶点、孔隙不均、杂质），这对电池安全至关重要。




结论

锂电池隔膜50点电极法击穿试验仪BDJC-50KV通过自动化、多点序列测试的创新应用，将传统的绝缘材料击穿测试技术提升至适用于现代薄膜材料大规模、高一致性质量评估的新层次。它不仅是衡量隔膜绝缘性能是否达标的工具，更是研发人员优化隔膜原料配方、改进拉伸工艺、评价涂层均匀性，以及质量部门进行批次抽样检验、供应商评估的强大手段。深入理解其工作原理，严格遵守标准化的样品处理、测试流程与安全规范，是获取可靠、可比、具有统计意义的测试数据的根本。该设备以其高效、准确的测试能力，为提升锂离子电池的安全性与可靠性提供了关键的数据支撑，是锂电池材料研发与质量控制体系中的重要设备。
