起泡点/过完整性滤器测试仪BQS-2600

在药品生产、生物制品、无菌制剂以及高纯水系统等对无菌条件有严格要求的领域中，过滤器的完整性是保障最终产品安全、有效、无污染的关键环节。过滤器完整性测试仪，作为这一环节的核心验证设备，其重要性不言而喻。它通过一系列非破坏性的物理测试方法，在不影响过滤器使用性能的前提下，快速、准确地评估滤芯或过滤系统的完整性，确保其孔径截留能力符合规定标准。

起泡点/过完整性滤器测试仪BQS-2600的测试原理基于多种物理学方法，旨在通过可量化的参数（如压力、流量）来间接评估过滤介质（滤膜）的孔径特性及系统的密封性。其核心在于建立非破坏性测试参数（如泡点压力、扩散流值）与破坏性测试结果（如细菌截留率）之间的有效关联。主要测试方法包括以下几种：

1. 泡点测试

泡点测试是历史最悠久、概念最直观的完整性测试方法。其原理是：当疏水性或亲水性滤膜被适当的液体（如纯水、酒精等润湿液）完全浸湿后，膜孔会被液体充满。此时，在滤膜的上游（高压侧）缓慢施加气体压力（如洁净压缩空气或氮气）。起初，由于液体表面张力和毛细管压力的作用，气体无法穿透膜孔。随着压力持续升高，当施加的气体压力足以克服膜孔内液体在孔道中的毛细管压力时，液体将被气体从孔道中排出，气体以连续气泡的形式在滤膜的下游（低压侧）被观测到。这个临界压力值即为“起泡点压力”。

• 物理意义：起泡点压力与滤膜的孔径直接相关。根据杨-拉普拉斯方程，在特定润湿液和测试温度下，泡点压力与孔径成反比。因此，测得的泡点压力越高，表明滤膜的孔径越小。合格的滤芯，其测试泡点值必须高于其标定的最小泡点值，从而证明其孔径在可接受范围内，具备截留特定尺寸微生物或颗粒的能力。

• 测试变体：除了最基本的起泡点测试，实践中还有“基本泡点测试”和“增强泡点测试”。增强泡点测试通常指在达到初始泡点后，继续升高压力，观察并记录下游出现大量、连续气泡（全泡点或群泡点）时的压力，这有助于评估滤膜的孔径分布情况。

2. 扩散流/前进流测试

• 在实际操作中，当施加的气体压力低于起泡点压力时，气体并不会以气泡形式整体穿透湿润的膜孔，但气体分子会溶解在孔道内的润湿液中，并从高压侧向低压侧扩散。这种现象产生的气体流量称为“扩散流”。

• 物理意义：扩散流量与滤膜的总开孔面积、厚度以及气体的溶解度和扩散系数有关。在低于泡点的压力下，扩散流测试能够更灵敏地反映滤膜的整体完整性，包括是否存在针孔、裂缝，或由于安装不当引起的密封泄漏。由于扩散流值与细菌挑战试验的通过率存在良好的相关性，它常被用作过滤器放行的核心判据。通过监测恒定压力下的气体扩散流量，可以综合判断过滤器的性能。

3. 压力衰减测试

• 压力衰减测试是扩散流测试的另一种表现形式，常用于无菌罐呼吸器等在线测试场景。其原理是：在封闭的过滤器上游体积内加压至一个低于泡点的测试压力，然后关闭进气阀，保持系统密封。在一段设定的保压时间内，由于气体通过湿润膜孔的扩散以及可能存在的系统泄漏，上游压力会逐渐下降。

• 物理意义：通过高精度传感器监测并计算单位时间内的压力衰减值，可以推算出等效的扩散流量。此方法对系统的密封性（如O型圈、连接处）和滤膜本身的完整性都极为敏感。一个超过规定限值的压力衰减率，预示着过滤器可能存在完整性缺陷。

4. 水侵入测试

• 水侵入测试是专门为疏水性气体过滤器（如罐体呼吸器、无菌贮罐通气口过滤器）设计的非破坏性测试方法。传统方法测试疏水膜需要使用醇类等有机溶剂进行预润湿，存在残留风险。WIT则使用高表面张力的纯水作为测试介质。

• 物理意义：测试时，在干燥的疏水膜一侧充满水，另一侧加压气体。在特定压力下，水无法自发侵入疏水膜孔。逐步升高压力，当压力达到某一临界值时，水会开始侵入膜孔。通过监测在恒定高压下水通过膜孔的侵入速率（流量）或压力衰减情况，可以判断疏水性滤膜的完整性。这种方法避免了有机溶剂的使用，测试后无需干燥，可直接进行蒸汽灭菌，简化了流程并提高了安全性。

完整性测试的意义与应用场景总结：

• 这些测试方法共同构成了一个完整的过滤器验证体系。泡点测试用于验证孔径，扩散流/压力衰减测试用于评估整体完整性并与细菌截留关联，水侵入测试则为疏水膜提供了安全的在线测试方案。它们被广泛应用于以下关键环节：

• 过滤器出厂检验：制造商对每支滤芯进行的完整性测试。

• 使用前确认：在过滤系统安装、灭菌后，使用前进行的测试，确保安装正确、无损坏。

• 使用后验证：在完成一批次产品过滤后进行的测试，证明过滤过程是有效的，过滤器在过程中保持完整。

• 周期性再验证：对在线使用的过滤器（如储罐呼吸器）进行定期测试，确保持续有效。

第二部分：BQS-2600过滤器完整性测试仪——专业原理的工业级实现

北京北广精仪仪器有限公司自主研发生产的起泡点/过完整性滤器测试仪BQS-2600，正是上述核心测试原理的集大成者与高效实现平台。该产品融合了的检测技术、智能化的控制方案与严格的法规遵从性设计，旨在为用户提供高精度、高效率、高可靠性的完整性测试解决方案。

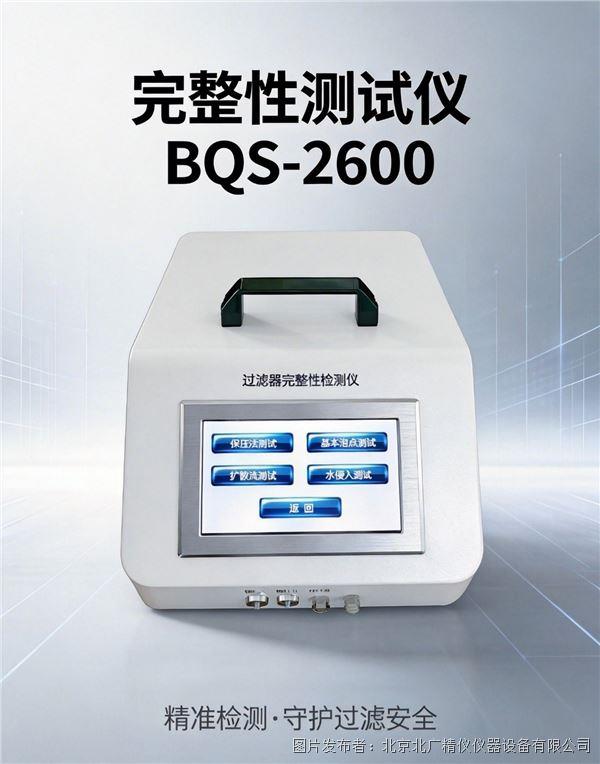

BQS-2600产品概述

BQS-2600是一款功能全面的过滤器完整性测试设备，其设计满足药品生产质量管理规范（GMP）及相关行业标准的要求。该仪器能够支持包括手动泡点、基本泡点、增强泡点、保压测试（压力衰减）、扩散流测试、水侵入测试以及超滤膜包测试在内的所有主流完整性测试方法。其研发严格参照了行业规范，具备完善的仪器权限管理、操作审计追踪和数据电子签名功能，并可搭配专用的数据库专家管理系统，实现对测试数据的全面、规范、安全管理。

BQS-2600仪器核心特点详述

1. 全功能测试平台：BQS-2600集成了当前业界关于过滤器完整性验证的所有标准测试方法，一台仪器即可应对从亲水膜到疏水膜，从囊式过滤器到大型多芯滤筒，从液体除菌过滤到气体过滤的各种测试需求，显著提升了设备的通用性与使用价值。

2. 稳定高效的系统内核：仪器采用自主优化的Linux操作系统。Linux系统以其出色的稳定性、安全性和开源特性著称，为仪器的长期稳定运行和底层算法优化提供了坚实的基础平台，有效避免了通用操作系统可能存在的兼容性及稳定性风险。

3. 智能算法与快速测试：通过对测试流程和压力控制算法的深度优化，BQS-2600在保证测试精度的前提下，显著缩短了从测试开始到生成结果的总耗时。优化的进气控制单元确保了压力施加的平稳与快速，使扩散流-压力曲线的采集更为准确高效。

4. 人性化交互设计：配备10英寸高清晰度真彩色触摸显示屏，图形化操作界面直观友好。结合中英文双语界面，使得不同用户群体的操作人员均能快速上手。测试方案选择、参数设置、结果查看与报告打印等操作流程简洁明了。

5. 完备的合规性设计：权限与电子签名：支持多达1000个用户账号及四级权限管理。系统管理员可为不同角色（如操作员、工程师、QA审核员）分配定制化的操作权限，确保关键操作（如参数修改、结果放行）的受控。所有关键操作支持电子签名，符合GMP与FDA 21 CFR Part 11关于电子记录与电子签名的法规要求。审计追踪：内置详尽的审计追踪功能，自动、不可篡改地记录所有与测试、校准、配置更改相关的关键操作事件（如登录登出、测试开始/结束、参数修改、结果删除等），确保数据的完整性与可追溯性，审计日志可存储超过5年。数据完整性保障：支持通过USB接口导出数据，导出的内容不仅包括最终的测试报告，更包含完整的测试过程源数据（如原始压力-时间曲线、流量数据）以及仪器配置数据。这种“原始数据”级别的导出能力，为数据完整性和可能的审计检查提供了坚实支持。

6. 强大的扩展与连接能力：方案与接口：仪器可预存高达1000组测试方案，轻松管理不同产品、不同规格滤芯的测试参数。提供丰富的标准数据接口（RS232, USB），并可根据客户需求定制扩展多种工业总线接口（如Profibus, Modbus, 以太网等）和模拟量I/O端口，便于无缝集成到工厂的分布式控制系统或制造执行系统中，实现全自动的在线灭菌与完整性测试流程。无线连接：支持无线通讯功能，增加设备部署的灵活性，便于在特定洁净区环境下的移动使用或数据无线传输。

7. 坚固可靠的结构与工艺：环境适应性：仪器结构经过优化设计，正面防护等级达到IP65，能够有效防止粉尘侵入和来自各方向低压水流的喷射，适应药品生产车间等复杂环境。气路连接采用快速接头（如可选Staubli接头），连接可靠，操作便捷，避免管路误接。长距离测试能力：得益于高精度传感器和先进的补偿算法，仪器的测试气路允许延长至100米，而不会对上游体积计算和最终测试结果产生可观察的影响。这使得BQS-2600能够轻松应对大型过滤系统或设备布局复杂的现场测试条件。内置打印：集成热敏打印机，打印过程无粉尘、无油墨污染风险，适用于洁净区域。热敏打印字迹在合适的保存条件下可保持清晰十年以上，满足记录长期保存的要求。

8. 专业的支持与服务：北京北广精仪仪器有限公司拥有自主的研发与技术团队，不仅确保仪器的高质量与稳定供应，更能根据客户的特定应用场景和工艺流程，提供定制化的测试方案设计与技术支持。其丰富的现场经验，能够协助客户解决过滤系统配置、验证方案实施等实际问题。

9. 认证与标准：本仪器已通过欧盟CE认证，标志着其设计符合欧盟相关的安全、健康与环保标准，具备进入国际市场的资质。

第三部分：BQS-2600过滤器完整性测试仪性能参数表

第四部分：实际操作考量与测试优化建议

在实际应用BQS-2600或同类完整性测试仪时，为了获得可靠、可重复的测试结果，操作人员需关注以下几个核心要素：

1. 滤膜的充分润湿

润湿是泡点、扩散流和压力衰减测试成功的基础。必须确保选用的润湿液体（如注射用水、纯水、酒精/水混合液）能够完全、无死角地浸润滤膜的所有孔道。亲水性膜通常用水系液体润湿，疏水性膜则需使用低表面张力的溶液（如60%异丙醇/40%水）。润湿后需有足够的静置时间，并可能需要进行上游加压、下游排液的操作，以排除膜孔内的空气，确保润湿完全。不完全润湿将导致泡点值异常升高或扩散流值异常降低。

2. 上游体积的准确测定与输入

上游体积（即从仪器测试阀出口到滤芯之间的所有管路、腔体的气体容积）是计算扩散流值和进行压力衰减测试的关键参数。BQS-2600支持气路延长至100米，但其算法依赖准确的上游体积值。此值通常需要通过“净体积测试”功能（仪器向已知体积的基准容器内加压并计算）来实际测定，或通过测量管路尺寸进行理论计算后输入仪器。不准确的上游体积会导致扩散流/压力衰减结果的计算错误。

3. 系统泄漏检查

在开始正式的过滤器完整性测试前，必须进行系统泄漏检查。这通常在连接好滤芯、润湿完成后进行。操作是：封闭过滤器下游，对上游施加一个低于泡点的测试压力并保压，观察压力是否稳定。如果压力持续下降，表明测试系统（管路、接头、滤器密封圈等）存在泄漏，需排除泄漏后方可进行测试，否则泄漏会被误判为滤膜的扩散流。

4. 测试参数的合理设置

BQS-2600允许预存大量测试方案。每个方案中，针对不同类型的滤芯，需要准确设置其标称的“最小泡点值”或“扩散流/压力衰减值”作为合格/不合格的判断标准。此外，还需要设置合适的测试压力、稳定时间、测试时间等。这些参数应基于滤芯制造商提供的验证指南或企业内部经过验证的规程来设定。

5. 环境条件的记录

环境温度会影响气体的黏度、溶解度以及液体的表面张力，从而对泡点值和扩散流值产生影响。虽然BQS-2600的算法可能包含一定的温度补偿，但记录测试时的环境温度仍是良好实践的一部分，有助于对历史数据进行对比分析和偏差调查。

6. 定期的仪器校准

为确保测试结果的计量溯源性，BQS-2600所配备的压力传感器、流量传感器等关键计量部件，应依据使用频率和相关质量管理规程，定期（如每年）送至有资质的计量机构进行校准，并保存校准证书。

过滤器完整性测试是药品无菌生产工艺中不可或缺的一道质量关卡。BQS-2600过滤器完整性测试仪，以其全面的测试功能、严谨的合规设计、稳定的系统性能和灵活的扩展能力，为制药、生物技术、食品饮料及科研机构等行业用户提供了一个强大而可靠的工具。它不仅严格遵循了泡点、扩散流、压力衰减、水侵入等经典测试原理，更通过现代化的软硬件设计，将这些原理转化为高效、便捷、可信的自动化测试流程。通过深入理解测试原理，并熟练、规范地操作如BQS-2600这样的专业设备，使用者能够有效地保障过滤工艺的无菌保证水平，最终为产品质量与患者安全筑起坚实屏障。
