GB/T36363电池隔膜50点击穿电压试验仪BDJC-50KV

  在新能源产业特别是锂离子电池的研发与品质控制领域，对关键材料性能的评估是保障电池安全与效能的基础环节。其中，电池隔膜作为隔离正负极防止内部短路，同时允许离子通过的关键部件，其绝缘介电强度（即击穿电压与击穿强度）是衡量其可靠性的核心指标之一。准确评估这一指标，对于预测电池在高电压下的稳定性、防止内部击穿失效具有决定性意义。

一、设备概述

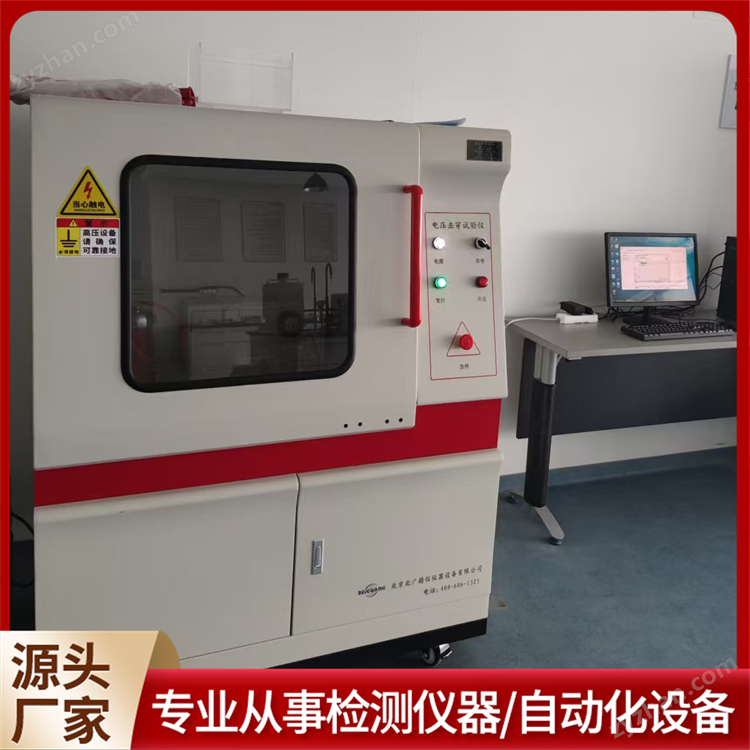

GB/T36363电池隔膜50点击穿电压试验仪BDJC-50KV是一种采用计算机控制的高精度、自动化绝缘材料电气强度测试设备。它通过友好的人机交互界面，实现对电池隔膜等固体绝缘材料在工频电压下的击穿电压测试、耐电压（介电强度）测试。其“50点”指代设备支持在一次连贯的试验流程中，对多个预设点位（默认可达50个，可根据需要设定，如30个）进行自动、连续的测试与数据记录，极大地提升了批量测试的效率与数据一致性。

GB/T36363电池隔膜50点击穿电压试验仪BDJC-50KV的核心功能在于模拟工频高压环境，对试样施加连续均匀升高的电压，直至材料被击穿或达到预设的耐压时间，从而精确测定其击穿电压值，并结合试样厚度计算出击穿强度。它适用于评估各类薄膜、复合制品等固体绝缘材料的介电性能，是电池隔膜、电容器薄膜、特种高分子薄膜等材料研发与来料检验中的工具。

设备集成了高压发生、精密测量、计算机智能控制与安全防护系统，能够对测试过程中的电压、电流等参数进行快速、准确的采集、处理、存储、显示与报表生成，确保测试数据客观可靠。

二、设备主要性能参数

为清晰呈现设备的核心技术能力，以下将设备的关键性能参数单独列出，所有参数均严格源自设备原始技术文档，并按要求进行了规范化呈现：

?输入电压：交流220V

?设备功率：50kv以下3KVA

?输出电压范围：交流0至50千伏

?升压速率范围：提供从0.1千伏每秒、0.2千伏每秒、0.5千伏每秒、1.0千伏每秒、2.0千伏每秒直至3.0千伏每秒、5.0千伏每秒的可选升压速率，以适应不同标准或材料的测试要求。

?测试定义：击穿电压：指在规定的试验条件下，采用连续均匀升压的方式对试样施加工频电压，试样发生击穿瞬间所记录的电压值，通常以千伏为单位表示。击穿强度：指试样的击穿电压值与其在两个电极间的平均厚度之比，用以表征材料单位厚度所能承受的电压，通常以千伏每毫米为单位表示。

?测试通道：标准配置支持多点连续测试，默认为50个点位，用户可根据实际试样数量在软件中设定（例如改为30个点），系统将在完成设定数量的测试后自动结束试验。

三、设备工作原理与整机组成

电池隔膜50点击穿电压试验仪是一个集成了高压电气、自动控制、传感检测与计算机软件的复杂系统。其工作原理可简述为：由计算机软件发送指令，控制步进电机驱动调压器平滑改变输出，从而使得与之连接的高压变压器产生从零开始连续可调的工频高电压。该高电压被施加到置于特定媒质（如空气或绝缘油）中的测试电极上。设备内部的检测电路实时监测高压回路的电压与电流信号，并将其转换为数字信号反馈给计算机。计算机软件根据预设的试验模式（击穿或耐压）和参数（如升压速率、终止电压、判停电流等），分析这些信号，判断试样是否发生击穿，并记录击穿瞬间的电压值或耐压过程的状态，最终自动生成测试报告。

从硬件构成上看，设备主要由以下几大部分组成：

1.高压发生单元：这是设备的核心，主要由调压器和高压变压器构成。调压器负责接收来自控制系统的指令，实现电压从零起始的无级平滑调节；高压变压器则将调节后的低压电升压至所需的工频高电压（如0-50kV）。

2.传动与控制单元：由步进电机及其驱动器组成。步进电机接收计算机的精确脉冲信号，带动调压器碳刷匀速旋转，实现对输出电压的线性控制，从而获得不同的、稳定的升压速率。

3.信号检测与保护单元：由高精度的电压传感器、电流传感器及相应的模拟/数字转换电路构成。该单元实时采集高压侧的电压和泄漏电流信号，并将其转换为计算机可识别的信号。同时，该部分集成了多重安全保护电路，包括过流保护、过压保护、失压保护、短路保护和漏电保护等，确保任何异常情况发生时能立即切断高压输出，保障设备与人员安全。

4.计算机及测控软件单元：这是设备的大脑和交互界面。软件负责所有试验参数的设置、试验过程的自动控制、实时数据的图形化显示、试验结果的自动判断与存储，以及最终报告的导出打印。其智能化的设计使得复杂的击穿与耐压试验变得流程化、简单化。

5.测试电极与试验箱：根据通用的固体绝缘材料电气强度试验方法标准，设备随附标准化的测试电极（文中提及具体规格为Φ25mm的电极系统）。试样置于电极之间。试验在一个封闭的金属箱体中进行，这不仅为在绝缘油中测试提供了容器，更重要的是构成了物理隔离屏障，将高压部分与操作环境隔开，是安全保障的重要一环。

四、核心功能详解：击穿与耐压

该试验仪具备两种基本测试模式，以满足不同的测试需求。

击穿试验模式：这是一种破坏性测试，目的是找到材料在持续上升电压下的绝缘失效临界点。在击穿试验中，软件需要设定两个关键参数：“终止电压”和“判停峰降电压”。终止电压是设备在此次测试中不会超过的电压上限，是一个安全保护值。例如，预估某隔膜的击穿电压在20千伏左右，可将终止电压设为25千伏，则无论材料是否击穿，电压升至25千伏时设备都会自动停止并归零。判停峰降电压，是设备判断材料是否发生击穿的灵敏度阈值。其原理是，当材料被击穿时，高压回路中的电压通常会有一个瞬间跌落。设备将这个跌落值设定为判据，例如设定为0.1千伏，意味着在连续升压过程中，如果监测到电压瞬时下降超过0.1千伏，软件即判定试样已击穿，并立即记录击穿前的电压峰值，同时命令调压器回零。不同材质、厚度的材料，其击穿瞬间的电压跌落特性可能不同，因此此参数可根据经验适当调整。

耐压试验模式：这是一种考核性/非破坏性（在规定条件下）测试，用于验证材料在指定电压下保持一段时间而不被击穿的能力。在做耐压试验时，需要设定的参数包括“初始电压”（即需要达到并保持的测试电压）、“终止电压”（保护电压）、“判停峰降电压”和“耐压时间”。设备将升压至初始电压后停止升压，并在该电压下保持预设的耐压时间。若在整个升压过程或保压过程中，材料被击穿，则试验停止并记录；若保压时间结束材料仍未击穿，则试验正常结束，系统判定该点“通过”耐压测试，并自动进行下一个点位的测试。

设备支持交流（AC）和直流（DC）两种电压输出模式，以满足不同测试标准的要求。其切换通过一个物理操作——“短路杆”的插入与取出——来实现。取出短路杆，高压回路中串入高压硅堆，输出为脉动直流电压；插入短路杆，则短路硅堆，输出为纯正的工频交流电压。在进行直流试验时，软件界面也必须同步选择直流状态，以确保测量与计算（例如，交流有效值与直流平均值的关系）的正确性。

五、详细操作流程指南

为确保测试结果的准确性与重复性，以及操作过程的安全，必须遵循规范的操作流程。以下是基于设备说明的标准化操作步骤：

一步：试验前准备

开机前，确保设备电源连接正确，保护地线可靠连接。打开设备右侧总电源开关，让系统预热约15分钟，使内部电路进入稳定工作状态。随后，在设备的触摸屏或计算机软件上进入运行操作主界面。

二步：安装试样

在运行界面点击“上升”按钮，使上电极台整体上升至方便取放试样的高度。打开试验箱门，取出试样托板。为确保试样下表面与下电极接触良好，通常在托板上平铺一层导电锡箔纸。将待测的电池隔膜试样平整地放置在锡箔纸上。然后将托板小心放回试验箱内的规定位置，关闭箱门。点击运行界面的“下降”按钮，上电极将缓慢、匀速下降，直至电极以标准规定的压力压实试样。均匀的压力是保证电极与试样接触良好、避免局部放电的关键。

三步：环境与温度参数设定

若设备配备温控系统（用于热态试验），需上拨温控仪表的电源开关使其上电。通过温控仪表的设置按键，结合上下箭头按键，设定所需的试验温度。系统将开始加热试验箱内的媒质（如油），直至达到并稳定在设定温度。

四步：核心测试参数设定

这是决定测试性质与结果的关键步骤，需在软件“耐压参数设置”界面中仔细配置：

?极限电压：即终止电压，本次试验允许升到的电压保护值。

?耐压电压：进行耐压试验时需要达到并保持的电压值（即初始电压）。

?耐压时间：进行耐压试验时，在耐压电压下需要保持的时间长度，以秒为单位。

?升压速度：选择从零升至目标电压的速率，需根据材料特性及相关标准选择，如0.1, 0.5, 1.0, 3.0, 5.0千伏每秒等档位。

?判停电流：设定泄漏电流的阈值。当回路泄漏电流超过此设定值（通常设定在3毫安左右），设备亦会判定为击穿并停止。可根据材料特性适当调整。

?判停电压：即“判停峰降电压”，设定击穿判定的电压跌落阈值，如0.1千伏。

?交流/直流校准系数：用于校准系统测量值，通常由计量机构标定后设定，用户一般不随意改动。

?判停方式：选择设备判断击穿的方式，通常是“电压下降（峰降）”与“过流”两者组合判断。

?交直流电压选择：在软件上选择与硬件操作（短路杆位置）一致的电压类型。

?击穿通道设定：设定本次试验需要连续测试的点位总数，如50点或30点。系统将按顺序自动完成所有设定点位的测试。

五步：试样参数登记与试验开始

在“试样参数”设置界面，准确填写试样的信息，其中试样厚度是必须准确测量的关键参数，因为击穿强度（E）的计算公式为 E = 击穿电压 / 试样平均厚度。厚度测量的误差将直接导致击穿强度计算结果出现偏差。其他信息如试样编号、名称等可根据管理需要填写。

所有参数检查无误后，即可点击“开始试验”按钮。设备将自动执行升压、监测、判断、记录、回零、移动到下一点位、再次开始下一轮测试的完整循环。在运行界面上，通常会用可视化方式显示测试进度，例如，50个点初始为绿色，测试中为闪烁，击穿的点位标记为红色，耐压通过的点位标记为黄色，直观清晰。

六步：数据导出与报告生成

全部点位测试完成后，设备停止运行。此时，可以在软件的数据管理模块中查看所有点位的详细测试数据，包括每个点位的击穿电压值、击穿强度、测试时间等。通过点击“数据导出”按钮，可以将数据以常见的格式（如Excel, CSV）导出，用于进一步的分析、存档或生成正式的测试报告。

六、试验准备与环境条件控制

绝缘材料的电气强度性能对环境条件，特别是温度和湿度非常敏感。严格的试验准备与环境控制是获得可比、可靠数据的前提。

试样预处理与条件处理：

测试前，试样表面应用蘸有无腐蚀性溶剂的绸布擦拭干净，去除污染物。预处理是为减少试样因以往存放条件不同带来的差异，使结果具有更好的重复性和可比性。常见的预处理条件包括：在温度为二十正负五摄氏度，相对湿度为六十五正负百分之五的条件下处理不少于二十四小时；或在七十正负二摄氏度、相对湿度低于百分之四十的条件下处理四小时；亦或在一百零五正负二摄氏度、相对湿度低于百分之四十的条件下处理一小时。

条件处理则是为了考核材料性能受特定温度、湿度、液体浸泡等因素影响的程度。处理后再进行测试。条件处理的方式多样，例如：

?高温处理与热态试验环境：将试样置于九十、一百零五、一百二十、一百三十、一百五十五、一百八十、二百、二百二十、二百五十、二百七十五乃至三百二十摄氏度（各有正负二至五摄氏度的容差）的环境中处理特定时间，然后在该高温环境下或取出后快速在特定条件下进行测试。处理时间需根据材料特性确定，放入试样后即开始计时。

?液体浸泡处理：将试样浸入蒸馏水、沸水或其他特定液体中，在二十正负五摄氏度或一百正负五摄氏度的温度下，处理零点五、一、二、四、六、八、十六、二十四、四十八、九十六小时等不同的时间。经沸水等高温液体处理后的试样，取出后应立即浸入同种液体的常温浴中冷却至二十正负五摄氏度左右再进行测试。

?受潮处理与潮湿环境试验：将试样置于温度为二十正负五摄氏度，相对湿度为九十五正负百分之三的恒温恒湿环境中，处理零点五、一、二、三、四、八、十六、二十四、四十八、九十六小时，甚至七天或七天的整数倍时间。处理时间从放入试样时开始计算。

试验媒质：

测试可在不同媒质中进行。气体媒质通常采用空气，若在空气中测试发生沿面闪络，可在电极周围加装柔软的硅橡胶防飞弧圈。液体媒质则根据温度选择：常态试验及九十摄氏度以下的热态试验通常使用清洁的变压器油；九十摄氏度至三百摄氏度的热态试验则需采用清洁的过热气缸油。

标准试验环境：

常态试验的标准环境规定为：温度二十正负五摄氏度，相对湿度六十五正负百分之五。进行热态试验或潮湿环境试验时，条件应按照相关标准或上述条件处理方法的规定执行。

击穿的判断依据：

试样在测试后，若沿施加电压的方向或位置出现贯穿性的小孔、开裂、烧焦、碳化等不可恢复的损伤痕迹，即可判定为击穿。如果痕迹不明显难以肉眼判断，可通过重复施加一次较低的试验电压，观察是否轻易再次击穿来进行辅助判断。

七、设备使用安全与注意事项

由于试验涉及高电压，安全是首要原则，必须严格遵守以下事项：

1.人员要求：试验必须在明确监护的情况下进行，严禁单人操作。操作与监护人员必须经过专门培训，了解高压危险性及应急措施。非相关人员不得操作设备。试验过程中，应确保无关人员不得靠近设备。

2.设备接地：设备外壳必须可靠连接专用的保护地线。这不仅能有效防止在试样击穿时产生的强电磁干扰影响控制计算机，更是保障操作人员人身安全、防止触电的最重要措施。

3.环境与安装：设备应安装在室内坚固、平稳的水泥地面或坚固台面上，避免产生振动。实验室环境应保持整洁、干燥，无腐蚀性气体。设备供电必须符合规定电压（交流220伏特），接线必须正确。避免设备电缆被划伤、压断或过度拉扯，所有电缆布置应规整。

4.操作安全规范：试验箱门设计有安全联锁，箱门打开时高压电源无法加至变压器，高压端无电。但进行直流试验后，高压电容上可能残留电荷。开箱门前，必须按下前面板的“直流”警示按钮（如配备），并使用专用接地放电棒对高压端（如均压球）进行充分放电，接触放电时间建议大于五秒。长时间停用后再次使用设备前，建议先在不接试样的状态下进行一次空载升压，以检查设备高压输出是否正常。试验中如发生任何异常（如异常声响、气味、闪络等），应立即按下急停按钮或切断总电源，待问题查明并解决后方可继续试验。设备使用完毕后，应依次关闭各部分电源，关闭总电源。严禁带电插拔电源线或信号线。设备及其专用计算机不要用于其他无关用途，也不要随意安装或删除软件，以保证系统稳定。设备搬动时，必须先切断电源并拔下插头。搬运过程中应保持设备正直，避免倾斜角度过大。

5.特殊环境提示：当空气相对湿度高于百分之七十时，电极间空气的击穿距离会显著增加，产生外部的空气放电（闪络）的可能性增大，这可能会干扰测试或损坏设备。因此，在高湿度环境下操作时，建议操作人员与设备本体保持一米以上的距离。设备内部的多重保护电路（过流、过压、失压、短路、漏电保护）是安全的后盾，但绝不能替代规范的人工操作。

结语

电池隔膜50点击穿电压试验仪，通过其自动化的多点连续测试能力、精确的电压控制与测量技术、以及完备的安全防护设计，为电池隔膜等薄膜绝缘材料的介电强度性能评估提供了高效、可靠的解决方案。深入理解其工作原理，严格遵守操作流程与安全规定，并依据标准控制试验环境与试样状态，是获得科学、准确、可重复的测试数据，进而推动材料研发进步与产品质量控制水平提升的根本保障。正确、安全地使用和维护该设备，使其在电池技术及相关绝缘材料领域的科学研究与产业化进程中持续发挥关键作用。

50点击穿电压试验仪是一种用于评估绝缘材料介电强度的关键设备，其应用领域十分广泛，核心在于为各类需要高绝缘可靠性的产品与材料提供质量保障与性能数据支持。

1. 新能源与电池制造领域

这是该设备，特别是50点电极法型号，最核心和专业的应用领域。主要用于锂离子电池隔膜的电弱点检测与质量评估。通过多点连续自动测试，可以高效统计隔膜单位面积上的击穿电压分布，确保其满足《GB/T 36363-2018 锂离子电池用聚烯烃隔膜》等标准要求，直接关系到动力电池的安全性与可靠性。

2. 电力设备与输变电行业

在电力系统中，用于测试变压器的绝缘纸、绝缘套管，高压电缆的XLPE（交联聚乙烯）绝缘层，以及开关设备（如断路器、隔离开关）中的绝缘拉杆、绝缘子等部件的工频击穿强度和耐压时间。这是预防变压器爆炸、电缆短路等重大事故的重要检测手段。

3. 电子元器件与通信行业

用于评估电容器（陶瓷、薄膜介质）、电阻器、电感器等电子元件的绝缘介质性能。在通信领域，用于检测光纤涂覆层、光缆绝缘护套的击穿强度，确保其在高压输电线路附近等复杂电磁环境下的信号传输安全与稳定。

4. 汽车与航空航天工业

在汽车领域，尤其针对新能源汽车，除电池隔膜外，也用于测试电机定子绝缘漆、高压线束护套等关键部件的绝缘性能。在航空航天领域，用于验证飞行器电缆、卫星太阳能电池板封装材料等在温度、真空、辐射环境下的极限耐压性能与长期可靠性。

5. 科研机构与新材料研发

在大学、研究所及企业的研发部门，该设备是研究聚合物介电材料、纳米复合绝缘材料等新型材料电气性能的基础工具。它为材料的配方优化、工艺改进及性能评估提供关键的击穿电压、击穿强度等数据。

6. 通用绝缘材料生产与质检

该设备适用于几乎所有固体绝缘材料的出厂检验与型式试验，包括但不限于：塑料薄膜（如聚丙烯、聚酯膜）、绝缘漆与漆膜、层压制品（如PCB基板）、云母制品、陶瓷、玻璃、硫化橡胶以及绝缘纸板等。相关测试遵循GB/T 1408、IEC 60243、ASTM D149等一系列国内外标准。

综上所述，50点击穿电压试验仪是保障电力安全、提升电子产品可靠性、支撑材料研发及确保新能源汽车等战略产业安全发展的关键检测装备，其应用贯穿于绝缘材料从研发、生产到终端产品质量控制的完整链条。
