GB/T5654-2007油介质损耗及电阻率测试仪GDAT-C2

在电力设备维护、绝缘油生产和科研领域中，绝缘油（变压器油、电容器油等）和抗燃油的性能是确保高压电气设备安全稳定运行的关键。绝缘油的老化、污染或受潮会直接导致其电气性能下降，进而威胁整个电力系统的可靠性。为了准确、高效地评估绝缘油的介质损耗因数、相对电容率及直流电阻率等核心电气参数，依据国家标准GB/T5654-2007《液体绝缘材料相对电容率、介质损耗因数和直流电阻率的测量》设计制造的油介质损耗及电阻率测试仪，成为了的专业检测设备。

一、 仪器概述与设计依据

GB/T5654-2007油介质损耗及电阻率测试仪GDAT-C2是一种高度集成化、智能化的精密检测仪器。它内部集成了介损测试油杯、高精度温控系统、温度传感器、介质损耗测试电桥、交流试验电源、标准电容器、高阻计以及直流高压源等多个核心模块。该仪器严格遵循GB/T5654-2007标准，该标准等同于国际电工委员会IEC标准，确保了测试方法的科学性与国际可比性。其主要设计目标是用于绝缘油等液体绝缘介质介质损耗因数和直流电阻率的测量，同时也能够专门用于对抗燃油的体积电阻率进行准确测量。

仪器采用全数字技术与智能化测量理念，通过大尺寸彩色触摸屏提供全中文操作菜单，每一步操作均有明确提示。其工作流程高度自动化，能够自动完成升温、恒温控制、高速数据采集、复杂运算、结果展示、数据存储和报告打印等一系列任务。这种设计使得操作人员无需经过长期专业培训即可上手，显著提升了检测工作的效率和标准化水平。

二、 仪器核心特点与技术优势

1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；

2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；

3、仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

4、设备具有降温功能，可以实现抗燃油20℃测量；

5、采用DSP和FFT技术，确保数据稳定、准确、可靠。

6、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

7、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。

8、具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。

9、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。

10、自动存储测量数据，可存储100组测量数据。

11、 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

12、设备自动化程度高，可自动完成油杯清洗。

13、设备可以测试抗燃油体积电阻率。

三、 仪器主要性能参数

以下列出该测试仪的关键性能参数，这些参数定义了其测量能力与技术水平：

测 量 范 围：电容量 5pF～200pF

       相对电容率   1.000～30.000

       介质损耗因数 0.00001～100

直流电阻率 ：2.5 MΩm～20 TΩm

测 量 精 度： 电容量  ±(1%读数+0.5pF)

      相对电容率   ±1%读数

      介质损耗因数 ±(1%读数+0.0001)

      直流电阻率   ±10%读数

分  辨  率： 电容量  0.01pF

      相对电容率   0.001

      介质损耗因数 0.00001

测  温 范 围： 0～125℃

温度测量误差： ±0.5℃

交流实验电压： 0～2200V  连续可调，频率50Hz

直流试验电压： 0～500V     连续可调

功   耗： ≤350W

外  型 尺 寸：  420mm*380mm*385mm

总  重  量：   21Kg

四、 工作环境与条件要求

为确保仪器正常工作并获得准确的测量数据，其使用需满足一定的环境条件。工作环境温度需保持在零摄氏度至四十摄氏度之间。环境相对湿度不应超过百分之八十。仪器使用交流二百二十伏电源，允许电压波动范围为正常值的正负百分之十之内。电源频率为五十赫兹，允许频率波动范围为正负百分之十。仪器在正常工作状态下的功率消耗低于两百瓦。满足这些条件是仪器可靠运行的基础。

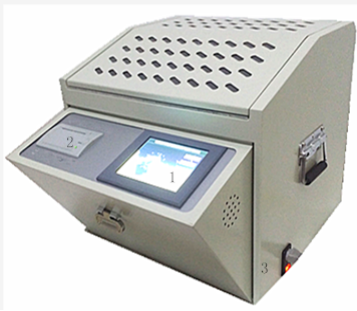

五、 仪器结构面板说明

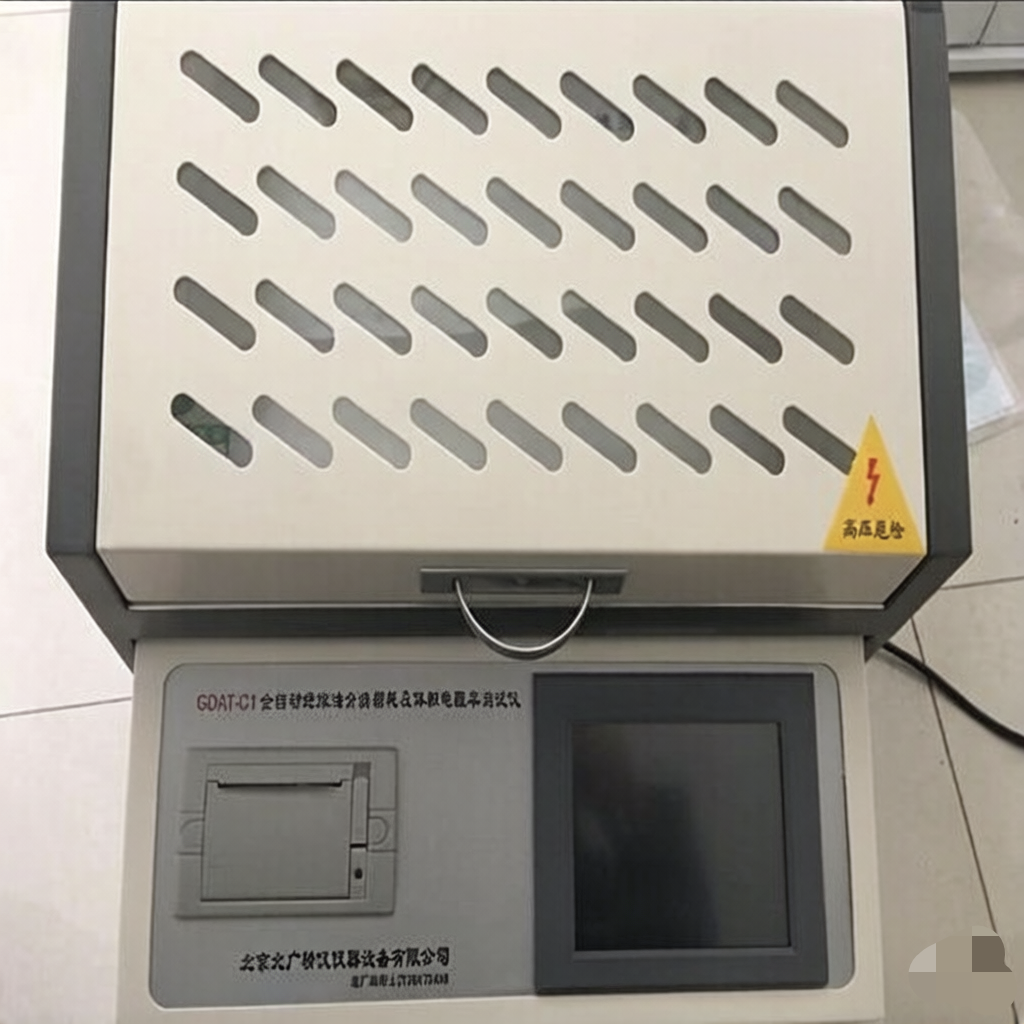

仪器主体结构设计紧凑，面板布局清晰。正面主要配置有大尺寸彩色液晶触摸屏，用于显示所有操作菜单、设置参数、实时状态和最终测试结果。内置的热敏打印机位于屏幕附近，用于输出测试报告。面板一侧设有电源开关及电源输入插座。仪器设计有两个专用的油杯放置槽，分别用于容纳不同容量的测试油杯。一个油杯槽用于放置容量较大的绝缘油测试油杯，另一个则用于放置容量较小的抗燃油测试专用油杯。

仪器连接部分包括重要的接地端子，必须确保与实验室保护地线可靠连接。配备有温度传感器信号线，用于监测油杯内油样温度，该信号线必须在合上仪器上盖前正确放置。另外，有两条测量信号线，一条专门用于抗燃油体积电阻率测试时的信号传输，另一条则用于绝缘油的介质损耗及电阻率测试。油杯作为核心部件，分为两种：一种是用于绝缘油测试的标准三电极油杯，另一种是用于抗燃油电阻率测试的专用油杯。

六、 详细操作步骤指南

一部分：绝缘油介质损耗及电阻率测试

准备工作与开机：首先，将对应的测量信号线和温度传感器信号线按照标识正确连接到主机和油杯上。温度传感器需插入油杯中心的专用插孔。将仪器接地端子可靠接地，连接电源线，打开电源开关。仪器启动后将自动进入主操作界面。

油杯清洗与注油：测试前，需向清洁的测试油杯内注入待测油样。该油杯设有注油口和观察液位的液位管。正式注油测试前，可先利用油样冲洗油杯。在主界面点击打开“漏油开关"，然后将油样缓慢从注油口倒入，油样会从排液管流出，实现对油杯的冲洗。冲洗完毕后，关闭“漏油开关"。开始正式注油，缓慢倒入油样直至注油口和液位管中的液面高度基本持平。注油过程需沿杯壁缓慢进行，避免产生气泡。

试验参数设置：在主界面点击“试验条件"按钮，进入参数设置菜单。在此界面，可以设置测试温度、测试电压、加压时间、打印选项等参数。如需修改，点击对应参数会弹出数字键盘进行输入。其中，“油样设置"选项需选择为“绝缘油"，程序会关联相应的标准测试温度（如九十摄氏度）。设置完成后点击确定返回主界面。

空杯测试（可选但推荐）：为确认油杯洁净度与装配状态，可进行空杯测试。主界面点击“空杯测试"，选择需要测试的项目（如介质损耗因数、相对电容率），然后开始测试。空杯的介质损耗因数应非常小，此步骤有助于确认测试基准的可靠性。

自动测试：空杯测试正常后，取出油杯内电极，将已准备好的油样沿杯壁缓缓倒入油杯至规定液位。然后将内电极缓慢放回，避免带入气泡或使油溢出。重新连接好信号线，合上仪器上盖。在主界面点击“自动测试"，仪器将自动进行升温、恒温，并在达到设定温度后，依次完成介质损耗因数、相对电容率和直流电阻率的测量。测试结果将自动显示在屏幕上并可根据设置进行打印。

第二部分：抗燃油体积电阻率测试

油杯准备与连接：将干净的专用抗燃油测试油杯注入规定量的油样后，放入对应的油杯槽中。将专用的测量信号线连接到主机面板上标记“检测"的插座和油杯的中心电极上。温度传感器可仍与主油杯连接（因其主要监测环境或参考温度）。确保上盖关好，安全开关闭合。

参数设置：开机进入主界面后，点击“试验条件"，在油样设置中选择“抗燃油"。此时，测试温度会自动设置为标准要求的二十摄氏度。可根据需要微调其他参数，确认后返回。

启动测试：在主界面点击“自动测定"，仪器启动测试程序。系统会自动检测环境温度，若室温高于二十摄氏度，则启动制冷功能；若低于二十摄氏度，则启动加热功能，确保油样在二十摄氏度恒温下进行电阻率测量。测量过程自动完成。

第三部分：数据管理

测试完成后，所有数据自动保存。点击主界面的“数据查询"，可进入历史数据浏览界面。在此界面，可以按页翻阅历史测试记录，查看详细的测试数据、日期和时间。可以选择单条数据进行打印，也可以对无需保留的数据进行删除操作。这功能便于数据的追溯、比较和报告整理。

七、 使用注意事项与安全规程

安全：操作本仪器需遵守高压试验设备的基本安全规程。仪器内部在工作时存在高压和交流试验电源，在测试过程中严禁打开仪器上盖。

可靠接地：仪器外壳必须通过专用接地线可靠连接至实验室的保护接地端子上，这是防止触电、保障人身安全的基本措施。

环境与维护：仪器应放置在清洁、干燥、通风良好的环境中使用。保持仪器外观和油杯的清洁，尤其是油杯的电极部分，任何污染都可能影响测试结果甚至引起放电。

油杯规范操作：油杯的清洗、干燥和安装必须严格按照操作手册的规定进行。不规范的清洗可能导致残余杂质，不正确的安装可能导致电极间距变化或密封不严，这些都会引起测量误差或高压放电，导致测试失败或设备报警。

配件规格：如需更换保险管，必须使用与原规格相同的型号，禁止用不同规格的保险管或其他导线替代。

八、 标准配置与售后服务

仪器的标准成套性包括主机、电源线、两种测试油杯、量杯、两条测量信号线、温度传感器、排油管、备用保险管、产品合格证、详细的使用说明书、出厂检验报告以及打印纸卷。这确保了用户在收到设备后即可开展基本的测试工作。

仪器自用户购买之日起，提供一定期限的免费保修服务。在保修期内，属于产品自身质量问题的故障将获得免费维修。制造商承诺提供长期的技术支持与维修服务。当仪器出现异常情况时，用户应及时与制造商或服务商联系，以获得专业的故障诊断和处理方案。

九、 应用价值总结

GB/T5654-2007油介质损耗及电阻率测试仪GDAT-C2是现代电力绝缘油检测的关键工具。其高度自动化与智能化特性，将操作人员从复杂的温度控制、桥路平衡和高压操作中解放出来，降低了人为误差，提高了检测效率。仪器严格遵循国家标准，其测试数据可作为判断绝缘油性能状态、诊断变压器等设备内部潜伏性故障、验收新油和监督运行中油品质量的重要依据。对于抗燃油，其电阻率是衡量其洁净度和水分含量的敏感指标，该仪器的精准测量为调节系统用油的质量控制提供了直接手段。通过定期、规范的测试，能够有效预警绝缘劣化趋势，为电力设备的状态检修和安全经济运行提供可靠的数据支撑，是保障电网安全的技术装备。
