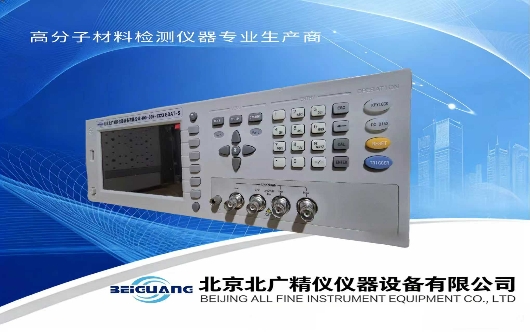

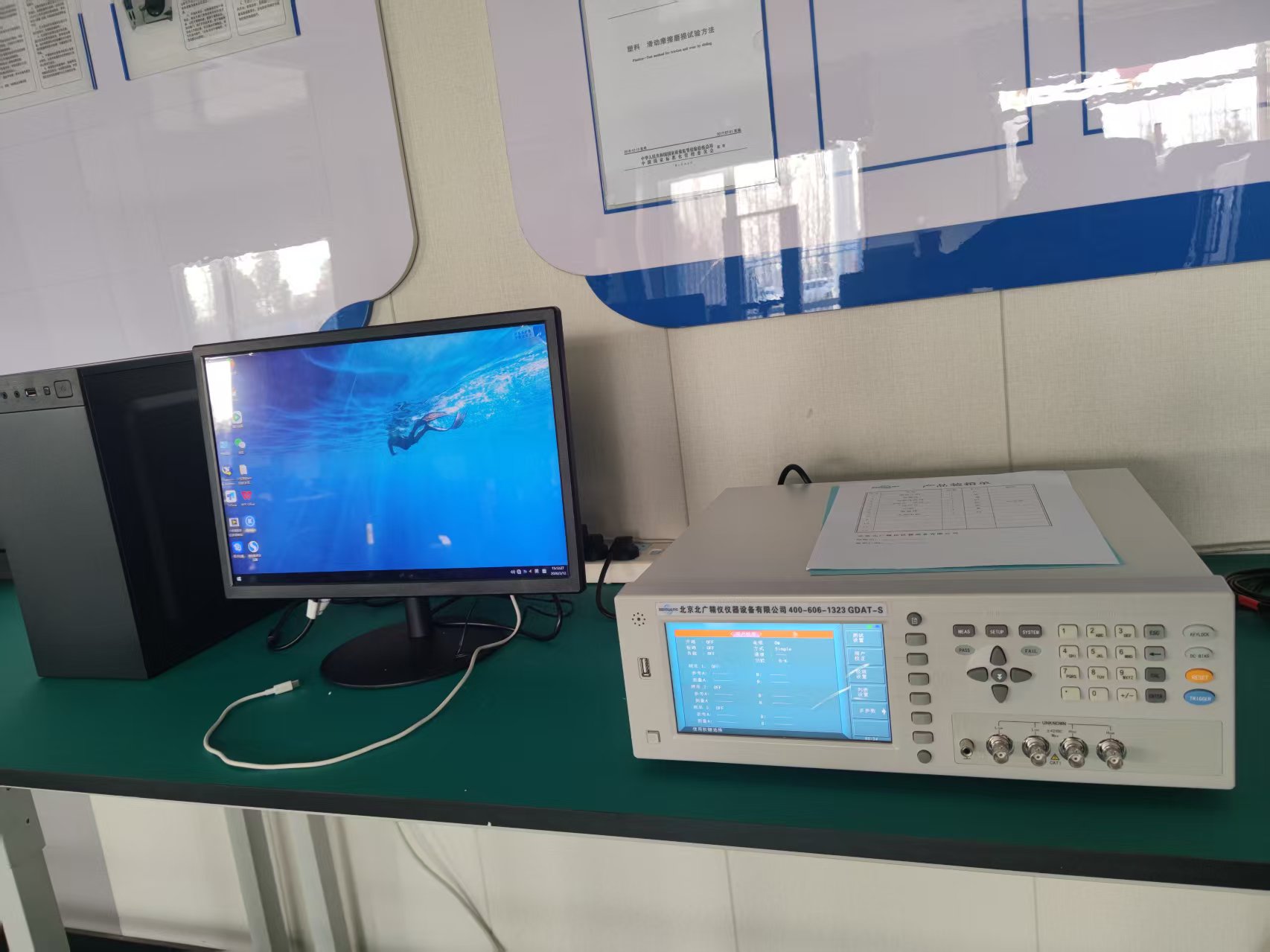

GB/T1409-2006高频阻抗分析仪介电常数测试仪GDAT-S

      在产品开发和材料科学研究中，对材料的电气特性进行准确分析的步骤，尤其是在面对高频应用、电子元件设计以及新型绝缘材料的性能评估时。为了应对这类挑战，我们推出了高性能的GDAT-S系列阻抗分析仪，其不仅是一款通用的阻抗测试设备，更是专为评估材料介电常数和介质损耗角而设计的解决方案，尤其适用于高频环境下的性能分析。

一、 核心定位与技术基础?

GB/T1409-2006高频阻抗分析仪介电常数测试仪GDAT-S是遵循标准设计的新一代高频阻抗分析仪，其设计初衷是满足电子元器件和绝缘材料在宽频段内进行精细化电气性能分析的需求。产品的基础功能是进行广泛的阻抗测试，涵盖了电容（C）、电感（L）、电阻（R）、阻抗（Z）、导纳（Y）、电抗（X）、电纳（B）、电导（G）、损耗因子（D）、品质因数（Q）、相位角（θ）以及直流电阻（DCR）等参数的测量。

仪器的工作原理基于经典的I-V矢量测量法，配合精密的数字信号处理和算法，确保测量的准确度和重复性。在产品构成上，一套完整的测试系统不仅包括主机分析仪，还标配了精密的平板电容器测试装置以及标准介质样品校准件。系统操作时，分析仪通过连接到测试电极（平板电容器），直接驱动和测量信号。用户只需将被测样品夹入电极，系统通过对比有/无样品时的电容（Cp）和损耗因子（D）读数的变化，即可自动计算并直接给出材料的相对介电常数（εr）和介质损耗角正切值（tanδ），这有效简化了测试步骤，避免了繁琐的人工运算。

这种一体化的解决方案，使其不仅符合电子元件设计检验的需求，更严格对应了GB/T 1409-2006、ASTM D150及IEC 60250等国内外关于固体绝缘材料介电性能测试的标准规范。特别是对于需要在高频条件下（如通信、射频电路、微波组件）评估材料绝缘性能的研究人员和工程师，GDAT-S提供了强大而便捷的测试手段。

二、 关键性能参数与功能特性详解?

GDAT-S系列之所以能胜任材料的高频介电性能分析，离不开其一系列精良的底层性能参数和丰富的功能设置。

宽广的频率覆盖与高分辨率?：仪器工作频率范围覆盖20 Hz至5MHz，分辨率为10 mHz。这意味着用户既可以对材料的低频损耗特性进行细致研究，也可以在关键的射频段（例如数百kHz至数MHz）进行全面的介电响应分析。高频性能对于评估材料在高速开关器件、射频滤波器、天线基板等应用中的表现至关重要。

杰出的测量精度与范围?：GDAT-S的基本测量精度为0.1%，提供了可靠的数据基础。其测量范围极宽，例如电容（C）的显示范围为0.0001 pF至9.9999 F，电感（L）为0.0001 uH至9.9999 kH，阻抗（Z）为0.0001 Ω至99.999 MΩ。对于介电参数至关重要的损耗因子D，其显示范围为0.00001至9.99999，实现了六位数显示。相位角θ的测量范围为-179.99°至179.99°。这些指标确保它能够应对从高Q值微波谐振器到高损耗聚合物薄膜等多种应用场景。

灵活的测试信号源?：测试信号电平可以根据电压或电流模式设定。当频率≤1 MHz时，输出电压范围为10 mVrms至5 Vrms；当频率>1 MHz时，范围优化为10 mVrms至1 Vrms。输出阻抗模式提供了10 Ω/CC、30 Ω、50 Ω和100 Ω四种选择。这种灵活性使得GDAT-S能够匹配不同国际标准（如模拟HP 4284A等经典设备）的测试条件，确保不同设备间的测试数据具备可比性。仪器还支持自动电平控制功能，能自动调节内部信号源，确保施加在被测件两端的电压或电流保持恒定，这对于分析材料的非线性介电特性尤其重要。同时，其内部集成了可调直流偏置电压源（范围-5V至+5V），并能通过接口连接更大电流的外部直流偏置源，满足铁电材料、变容二极管等器件的偏压测试需求。

高效的测量与自动化功能?：仪器具备多种触发模式，包括内部连续触发、手动触发、外部（通过HANDLER接口）触发以及总线（如GPIB）触发，适合实验室单点测量或生产线自动测试系统的集成。其测量速度支持慢速、中速和快速三种模式。在快速模式下，测试频率高于30kHz时，速度可达约200次/秒，而频率高于1kHz时，约为100次/秒，有效提升了批量测试或高速筛选的效率。仪器内置了包含开路校正、短路校正和负载校正在内的多种校准功能，既可进行多频点扫频清零，也支持针对特定测试频率的单点清零，以限度地消除测试夹具和线路带来的寄生参数影响。仪器提供了四端对开尔文测试端口，并支持电缆长度系数的设定，以补偿不同电缆长度对高频测量的影响。此外，用户可通过U盘直接将测量结果保存为CSV格式，或将当前测量设置保存为配置文件（*.STA），方便调用和批次测试，同时支持屏幕截图（BMP格式）保存。

丰富的接口与数据输出?：为适应现代测试环境，GDAT-S集成了多种通讯接口，包含RS-232C串口、LAN（支持LXI Class C标准，可通过网络浏览器访问和控制）、两个USB接口（USB DEVICE支持USBTMC和USBCDC虚拟串口协议，USB HOST支持FAT16/FAT32格式的U盘读写）、HANDLER自动分选接口和可选配的GPIB接口。这些接口使其能够轻松融入远程控制和自动化测试流水线，特别是其Handler接口支持10个档位的分选结果输出，便于与自动机械手配合完成元件的分类筛选。

三、 全面的介电常数与介质损耗测量解决方案?

GB/T1409-2006高频阻抗分析仪介电常数测试仪GDAT-S配合专用的介电常数测试系统，其测量能力得以发挥。这套系统能进行20 Hz至5MHz（或2MHz，根据主机型号选择）宽频带内固体绝缘材料介电常数ε和介质损耗角正切tanδ的变化特性测试。

测量原理与计算方式?：在测量模式下，仪器测量含有被测样品的电容器电容值Cp’和损耗因子D’。当移除样品，仅保留电极（电极间为空气或真空，εr≈1）进行开路校准或测量空电极电容值Cp0和D0。根据平板电容器原理，被测试样的相对介电常数εr ≈ Cp‘ / Cp0。其损耗角正切值tanδ可直接从仪器D值的读数变化中获得，通过校准操作可以有效扣除电极和系统的残余损耗。GDAT-S介电常数测试仪的独到之处在于，系统内部已将上述校准和计算流程整合优化，使得用户在完成标准校准程序后，可以直接在测量界面上获取计算好的εr和tanδ值，无需人工进行二次换算，大大简化了操作，降低了人为计算错误的概率，并显著提升了测试效率。

优异的测量能力?：系统支持的介电常数ε测量范围高达1~10^5，能覆盖从空气到高介电常数陶瓷材料。介质损耗角正切值D（即tanδ）的测量范围则从0.00001延伸至0.1以上，精度优异，例如在10kHz参考条件下，ε测量精度可达±2%，D值的测量精度可达±5% ± 0.0001。这为研究和鉴定高介电性能材料提供了有力的数据支持。

高精度测试装置?：配套提供的精密介电常数测试装置是关键附件。该装置提供精密的平板测试电极（包含测量电极和保护电极），样品适用范围广，可测量直径在φ10mm至φ56mm之间、厚度小于10mm的圆片状试样。为了适应不同的材料形态和表面状态，装置的设计支持接触电极法、薄膜电极法（三明治结构，用于软质薄膜）和非接触法（气隙法，用于表面不平行或有缺陷的样品）等多种测试方法，体现了设计的通用性和灵活性。装置采用微分头来调节电极间距，分辨率达到10μm，保证了样品厚度测量的准确性，这对于计算介电常数是必需的。测试装置的工作电压可达±42V峰值，并支持用户根据实际线缆情况设定电缆长度参数，以修正高频测试误差。

四、 阻抗分析仪的优势应用?

GB/T1409-2006高频阻抗分析仪介电常数测试仪，拥有多方面的功能亮点：

专用功能模式?：具备“变压器测试功能”，能够对变压器、电感器等器件的多个独立参数进行成套测量。“平衡测试功能”则针对差分、平衡输入结构的器件设计，提供更加准确的测量支持。

高效的比较与统计功能?：内置高性能比较器，可将被测元件分为多达10个档位（BIN1~BIN9及超差BIN OUT）。用户可以设置主参数9对极限值和副参数1对极限值，并可设定附属分档功能。这种功能与计数功能相结合，是生产线全检和分选系统的核心。系统提供列表扫描测试功能，用户可以设置多10个频率点、电平点或偏置点进行自动序列测试，每个点都可独立设置比较极限，并以SEQ（顺序）或STEP（步进）两种模式运行，非常适合于元件的频响特性分选。

直观的操作与人机界面?：4.3英寸的TFT彩色LCD显示屏提供了清晰的信息显示，用户界面支持中文和英文两种语言切换，操作逻辑清晰。从基本的“元件测量显示”页面到大字号的“档号显示”页面，再到参数详尽的“测量设置”和“用户校正”页面，都能快速引导用户完成操作。系统提供了曲线扫描功能，能以101至801个扫描点对参数（如阻抗-频率）关系进行动态图形绘制，便于用户观察器件在频率、电压等扫描参数下的响应趋势，找出如谐振频率、峰值阻抗等特征点。

五、 系统配置与技术规范摘要?

为了全面理解GDAT-S的规格，以下列出其主要技术规格摘要：

测试参数范围：

电容（C）：0.0001 pF至9.9999 F

电感（L）：0.0001 uH至9.9999 kH

阻抗|Z|、电阻R、电抗X、DCR：0.0001 Ω至99.999 MΩ

导纳|Y|、电导G、电纳B：0.0001 nS至99.999 S

损耗因子（D）：0.00001至9.9999

品质因数（Q）：0.00001至99999

相位角（θ）：-179.99°至179.99°

测试速度：快速约200次/秒，中速约25次/秒，慢速约5次/秒（速度随频率和测量条件变化）。

基本精度：0.1%（在特定频率、量程和电平下）

测试频率范围：20 Hz至5MHz（GDAT-S型号）；20 Hz至2MHz（GDAT-SA型号）

测试信号电平（电压）：10 mVrms至5 Vrms（f ≤ 1 MHz）；10 mVrms至1 Vrms（f > 1 MHz）

等效电路方式：串联或并联等效电路可切换

显示模式：主副参数测量值，亦可切换为偏差值（ΔABS）或相对偏差百分比（Δ%）显示

安全性与电磁兼容：绝缘电阻≥50 MΩ，泄漏电流≤3.5 mA，满足相关行业安全和电磁兼容标准

六、 典型应用领域及对用户的价值?

具有性能和灵活性，GDAT-S系列介电常数测试仪可服务于众多行业和科研领域：

新型材料研发?：高校及研究所可广泛用于评估铁电、压电、介电陶瓷、高分子复合材料、液晶材料、功能薄膜等新型材料的介电频谱、电导率、驰豫过程等基础电学性质。

电子元器件产业?：对电容器、电感器、压电晶体、滤波器、谐振器、变压器、声表面波器件等进行设计验证、来料检验和质量分选，特别是测试其在高频下的参数。

质检与认证?：为绝缘材料、覆铜板、印制电路板基材的生产商或第三方检测机构提供符合国家或国际标准的绝缘性能和介电性能测试能力。

自动化生产线?：其高测试速度、内建比较器和分档功能，丰富的通讯接口（RS-232、GPIB、LAN、Handler），使其非常适合集成到自动测试系统中，用于元件在线的快速测试与分拣。

介电常数测试仪GDAT-S系列以其专业化的设计、性能参数、直观易用的操作流程以及强大的自动化扩展能力，成功构建了一套从宽频阻抗测量到介电特性分析的解决方案。它立足于的测量核心，并延伸到数据处理、自动分拣和系统集成的每一个环节，为用户带来高效、准确、可靠的测试体验。不论是基础材料研究的探索，元器件的性能验证，还是大规模工业生产的品质把控，GDAT-S系统都能扮演重要角色，助力用户洞察材料与器件的电气本质，提升产品的开发效率与质量控制水平。
