便携滤芯完整性测试仪BQS-2600

在制药、生物工程、食品饮料及微电子等对工艺流程洁净度与安全性要求高的行业中，过滤器是保证流体无菌、无颗粒的关键屏障。为了验证滤芯在安装后、使用前及定期维护中的性能完整性， 便携式滤芯完整性测试仪 应运而生，成为现场快速、可靠检测的工具。该类仪器集成了核心的完整性测试功能，并强调移动便利性与现场适用性。以下内容将综合介绍此类设备的工作原理、技术特性、操作流程及应用价值。

一、产品概述与行业重要性

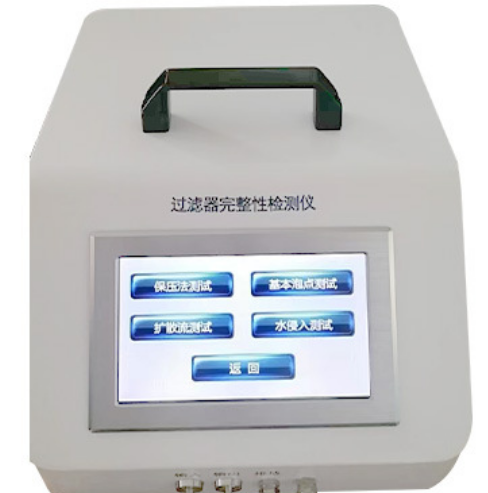

便携滤芯完整性测试仪BQS-2600是一种专为现场测试设计的紧凑型、集成化检测设备。它采用了自动化检测与控制技术，核心目标是高效、准确地执行对各类过滤器（包括滤芯、滤筒、膜包等）的非破坏性完整性测试，确保其截留性能符合预定标准。该设备的设计严格遵循行业规范，其开发与应用满足包括《中华人民共和国药典》在内的法规要求，并借鉴了国际通行的数据完整性标准（如FDA 21 CFR Part 11），实现仪器权限分级管理、操作审计追踪与电子签名功能。

其便携性的优势在于，无需将被测过滤器拆卸并送至实验室，即可在生产车间、洁净区旁或任何安装点直接进行测试。这大大节省了时间，减少了因拆卸和重新安装引入污染的风险，特别适用于多批次生产间歇的快速验证、安装后的即时确认以及故障排查。

二、仪器核心测试方法与原理

便携式测试仪虽然体积紧凑，但同样集成了多种成熟的物理测试方法，其基本原理与台式机型一致，主要基于以下四种核心方法来判断过滤器的完整性：

泡点测试 ：这是最直观的方法。当滤膜被适当的液体润湿后，在膜的一侧施加逐渐增高的气体压力。当压力足以克服膜孔内液体因表面张力形成的毛细管压力时，气体将把液体推出孔道，在膜的另一侧观察到一个连续气泡流出的压力即为“泡点压力”。该压力值与膜的大孔径直接相关。泡点测试可分为手动寻找泡点的 手动泡点测试 ，以及仪器自动判定泡点压力的 基本泡点测试 和 增强泡点测试 （提供更 的判定）。

扩散流/前进流测试 ：在施加的气体压力 低于 泡点压力时，气体分子会溶解并通过润湿膜孔中的液体，扩散到低压侧。这种扩散的流量被称为扩散流。扩散流量与滤膜的总润湿面积（即所有开放孔道的总面积）成正比，能更灵敏地反映膜的完整性和孔径分布情况。该方法与微生物挑战试验有良好的相关性，是评价过滤器除菌能力的关键非破坏性指标。

保压测试（压力衰减测试） ：在封闭的上游体积内施加一个恒定的测试压力并保持一段时间，监测该时间段内的压力下降值。压力下降可能是由于系统泄漏、气体通过膜的扩散或液体被压缩造成的。通过测量和计算压力衰减速率，可以评估过滤器的完整性和系统的密封性。此方法特别适用于疏水性滤芯或不便进行泡点/扩散流测试的场合。

水侵入法测试 ：专为疏水性气体过滤器设计。向干燥的疏水性滤芯上游注入水并施加压力，水在压力下会试图侵入疏水膜的微孔。通过测量在特定压力下单位时间内水侵入滤膜的流量，可以判断滤芯的完整性。此法无需使用醇类等润湿剂，避免了残留溶剂对工艺气路的污染。

这些测试方法均属 非破坏性测试 ，能在不损坏滤芯的前提下，快速评估其性能是否完好，是否符合使用要求。便携式仪器通过精密的压力传感器、流量传感器和优化的控制算法，自动化执行上述测试流程，并给出明确的“通过/失败”判定。

三、便携式测试仪的核心技术优势与功能特点

便携式设计并不意味着功能简化，现代的便携滤芯完整性测试仪同样具备强大而全面的功能，以满足现场复杂的测试需求。

全面的测试功能覆盖 ：一台设备即整合了上述所有主流测试方法（手动/基本/增强泡点测试、扩散流测试、保压测试、水侵入测试），并可适配超滤膜包等特殊滤器的测试需求，实现一机多用。

智能化与易用性设计 ：

预存测试方案 ：仪器可内部存储高达1000组预置测试方案。用户可根据不同品牌、型号、规格的滤芯及工艺条件，预先设置好所有参数（如测试压力、时间、合格标准等）。现场测试时，仅需调取对应方案，即可一键启动，极大简化操作，避免人为设置错误，确保测试条件的一致性。

友好的人机界面 ：通常配备7英寸或10英寸高分辨率彩色触摸屏，采用图形化结合文字的中英文双语操作界面，逻辑清晰，引导直观，即使非专业人员也能快速掌握。

自动自检与故障诊断 ：开机或测试前，仪器可自动对关键传感器、气路、电路进行自检，及时发现并上报潜在故障，保障测试结果的可靠性。

强大的数据完整性与合规支持 ：

多级权限管理 ：支持创建多达1000个用户账号，并设置四级或更细致的权限管理（如操作员、技术员、管理员、审核员）。不同权限的用户可执行的操作范围不同，符合GMP对权限分离的要求。

完整的审计追踪 ：仪器自动、不可绕过地记录所有关键操作事件日志，包括用户登录登出、参数修改、测试执行、数据删除等。这些日志可查询、可导出（通常不可修改），存储年限不少于5年，满足FDA 21 CFR Part 11等法规对数据可靠性的核心要求。

电子签名 ：支持在关键操作步骤（如确认测试参数、审核测试报告）时进行电子签名，确保操作行为的可追溯性与法律效力。

数据导出与追溯 ：支持通过USB接口将测试原始数据、源数据、配置数据以及测试曲线完整导出，便于离线分析、长期归档或上传至实验室信息管理系统（LIMS）。

硬件与适应性设计 ：

高精度与长气路能力 ：采用高精度压力与流量传感器，结合算法进行温压补偿和计算优化。其优秀的设计允许测试气路延长至相当长的距离（例如可达数十米），而不显著影响上游体积计算的准确性和最终测试结果。这使得仪器可以放置在控制室或更合适的位置，远程测试位于车间或洁净区内的过滤器，适应性更强。

坚固便携与连接便捷 ：结构紧凑、重量较轻，便于携带移动。外壳防护等级通常达到IP54或更高（正面可能达IP65），防尘防溅，能适应工业环境。采用快速接头（如Staubli接头），管路连接快速、可靠且防误插。

灵活的打印与输出 ：内置热敏打印机，可在现场直接打印测试报告，打印过程无粉尘和油墨污染，符合洁净区要求，且字迹持久。同时支持连接外部电脑打印。

丰富的通讯接口 ：标配RS232、USB接口，并支持无线通讯（如Wi-Fi）。还可根据客户需求选配多种工业总线（如Profibus, Modbus）和模拟控制端口（4-20mA, RS485），便于未来集成到全厂自动化控制系统中。

高效的测试能力 ：优化后的测试算法能有效缩短测试时间，提高检测效率。尤其对于多芯滤筒（例如支持多达12芯20英寸滤筒的测试），能显著提升批次测试的工作效率。

四、主要性能参数

以下列出便携式滤芯完整性测试仪（基于BQS系列核心平台）的关键性能指标，这些参数共同定义了设备的测试能力与适用范围：

电源要求/功率 ：100–240 VAC， 50HZ， 120W；备用电池（选配）

操作压力 ：100-10000 mbar (150psi)

压力单位 ：Mbar， kpa, psi, kgf/cm2

操作条件 ：环境温度：+5℃ ~ +40℃；相对湿度：10-80%

外型尺寸（宽x深x高） ：240mm x 320mm x 400mm

测试功能 ：手动泡点测试；基本泡点测试；增强泡点测试；保压测试；扩散流测试；水浸入测试；超滤膜包测试

测试精度 ：净体积测试：± 4%；气泡点：± 50mbar；扩散流：± 4%；水浸入法：± 0.02ml

测试范围 ：泡点：100-8000mbar；扩散流速：1-1000ml/min；水浸入：0.01-100ml/min

适用范围 ：对称及非对称膜测试、针式过滤器、囊式过滤器、平板过滤器、筒式过滤器（12芯20英寸以内）、超滤膜包、超滤柱、各种不规则过滤器

审计追踪 ：多项事件日志、可导出不可修改；存储≥5年

权限管理 ：用户名密码登录，4级权限，满足FDA 21CFR PART 11要求

预存方案/用户数量 ：1000组

操作系统 ：Linux 系统

操作界面 ：采用中英文双语操作界面

防尘防溅级别 ：正面IP65

打印功能 ：自带内置微型打印机，联机PC

历史记录/备份 ：储存30万条记录；支持U盘导出数据（包括测试曲线）

显示屏 ：高清晰度10英寸彩色触摸屏

串口连接方式 ：RS232串口，USB接口；支持无线连接

使用方式 ：在线/离线

适用环境 ：D级以上

重量 ：10KG

信号输出 ：（4-20）mA、RS485、12V报警输出（选配）

五、典型应用场景与操作流程

应用场景 ：

制药与生物技术 ：无菌制剂除菌过滤前的完整性测试、工艺气体过滤器（进气/排气）的定期验证、注射用水（WFI）系统终端过滤器的检查。

食品饮料 ：产品终端除菌过滤器的验证、工艺用水过滤器的完整性确认。

微电子与化工 ：高纯化学试剂过滤器的检测、光刻胶过滤系统的验证。

现场服务与验证 ：设备厂商或第三方服务人员对客户现场的过滤系统进行安装确认（IQ）、操作确认（OQ）和性能确认（PQ）。

故障排查 ：当过滤后产品出现微生物或颗粒污染风险时，快速在现场对相关过滤器进行测试，以确定或排除滤芯本身损坏的可能性。

标准操作流程简述 ：

准备工作 ：确认测试环境符合要求（温度、湿度、洁净度）。将便携测试仪移至测试点附近，连接电源（或使用备用电池）。使用合适的润湿液（亲水膜用水或醇水混合液，疏水膜用水侵入法或特定醇类）充分润湿待测滤芯。

系统连接 ：使用洁净的测试管路和快速接头，将仪器上游端口与待测过滤器的上游侧可靠连接。确保下游侧敞开或通向一个适当的收集装置（对于泡点测试）。

仪器开机与自检 ：开启仪器电源，系统启动并进行自检。操作员使用个人账号和密码登录。

选择测试方案 ：从仪器预存的1000组方案中，选择与当前待测滤芯型号、规格及润湿条件匹配的测试方案。

参数确认与测试启动 ：检查自动调出的测试参数（如测试压力、时间、上限/下限标准等），确认无误后，可进行电子签名确认。启动测试。

自动化测试 ：仪器按照预定程序自动进行加压、保压、测量、计算等步骤。屏幕上实时显示测试进度、压力曲线、扩散流量曲线等。

结果判定与输出 ：测试完成后，仪器自动根据预设的合格标准判定“通过”或“失败”，并显示、存储结果。可立即通过内置热敏打印机打印测试报告，或通过USB导出电子报告。

拆卸与清理 ：测试完成后，泄压，断开连接。对测试管路和接头进行适当的清洁与保管。

六、总结

便携滤芯完整性测试仪BQS-2600是现代流程工业中保障过滤系统安全、可靠运行的关键质量控制工具。它将实验室级别的测试精度与现场应用的便捷性、高效性结合。通过执行标准化的泡点、扩散流、保压或水侵入测试，能够快速、非破坏性地验证过滤器的完整性，有效防止因滤芯破损或安装不当导致的产品污染风险。

其内置的强大数据管理功能（权限、审计追踪、电子签名）确保了测试过程与数据的合规性，满足国内外严格的药品生产质量管理规范（GMP）和法规要求。丰富的通讯接口和可扩展性也为未来工厂的智能化、集成化留下了空间。对于任何依赖无菌过滤或精密过滤的行业而言，投资一台性能可靠、操作简便、符合法规的便携式滤芯完整性测试仪，是对产品质量、生产效率和法规符合性的一项重要保障。
