双极板材料四探针电阻率测试仪BEST-300C

    在燃料电池与液流电池等高效能量转换技术的快速发展浪潮中，双极板作为电池堆的“骨架”与“血管”网络，承载着传导电流、分隔氧化剂与还原剂、均匀分配反应气体、支撑膜电极组件（MEA）以及管理电池堆水热平衡等诸多关键功能。其材料性能，特别是关键的?导电性能?，是决定电池输出功率密度、能量转换效率和使用寿命的核心因素之一。

   双极板材料四探针电阻率测试仪BEST-300C，正是为此而生的专业化检测工具。它基于经典的?直流四探针?与?开尔文四端子?测试原理，传统两点法的局限，为双极板材料的研发、生产质量监控以及性能评价，提供了精准、可靠且高效的电阻、电阻率、方块电阻以及电导率测量方案。通过直接对双极板进行块体电阻与表面接触电阻（方阻）的测量，研究人员和工程师能够深入理解材料的导电均一性、评价涂层或复合材料的导电效能，从而为材料改性、工艺优化提供定量数据支持，确保最终产品满足严苛的电池应用标准。

   仪器将测试主机、专业探针夹具与智能控制软件集于一身，不仅能满足实验室科研的高精度要求，也匹配生产线上大规模、快速、稳定的分选需求。其人性化的?中文/英文界面?和丰富的通讯接口配置，使得设备能轻松集成至各类复杂的自动化产线中。

一、 技术原理与系统架构：隔离与精确的艺术?

1.1 核心测量原理：四探针法的优势?

仪器的测试核心围绕着“隔离”电流激励与电压测量的理念展开，这是消除测量系统本身引线电阻和接触电阻误差的关键。

直流四探针原理?：当评估块体双极板材料或具有较大厚度的样品时，采用直排或矩形四探针配置。测试时，恒流源通过外侧的?驱动线（Drive）? 向材料注入一个已知的、精确稳定的直流电流?I?。该电流在材料内部建立一个稳定的电场。同时，处于?开尔文高阻抗输入状态?的内侧两根?感应线（Sense）? 测量该电流流经样品内部产生的电位差?V?。由于电压测量回路几乎不汲取电流，因此探针与样品表面的接触电阻，以及测试线自身的电阻对测量的影响可被抑制。

基于材料模型与探针间距S，样品的体积电阻率ρ和方块电阻Rs可通过特定公式计算得出。对于具有特定尺寸的双极板样品，仪器的算法将自动进行必要的几何修正，从而得到更接近真实情况的值。

开尔文四端子原理?：在评估如连接电阻、母线电阻或要求更高精度的导体直流电阻时，可直接使用开尔文测试夹。这种夹具的两对夹头独立工作：一对作为驱动力输送?I?，另一对作为感应端测量?V?，该技术与四探针测量法内核一致，都旨在实现?高精度低阻测量?。该功能扩展了仪器的应用场景，使其不仅能测量双极板基材电导率，还能评估其组件间的界面电阻和组装质量。

1.2 核心技术特点：确保测量的稳定与可信?

为了从原理走向高可靠性的产品，四探针测试仪集成了一系列增强稳定性和提升精度的核心技术。

双电测与热电势补偿技术?：这是提高测量稳定性的重要一环。系统通过软件控制，在每个测量周期内，自动进行一次正向（+I）和一次反向（-I）的电流激励，并获得对应的两个测量值，通过取平均值来有效消除电路中存在的?直流热电势?和可能的微小温飘误差。此过程能自动剔除探针与不同材料（如石墨双极板与金属涂层的涂层）之间因材料接触产生的热电势，该功能对于微欧姆级别的精确测量而言尤为重要，是消除系统误差的重要设计。

高速采样与自动运算能力?：仪器内部采用高速模数转换器、高性能单片机和数字信号处理技术，实现极短的测量周期。同时，?自动量程转换?功能能够根据被测物阻值大小，无缝隙地切换到最合适的电流与测量档位。系统自动进行电阻、电阻率、方块电阻和电导率等参数的单位换算，无需人工参与，数据一目了然。

智能化厚度修正与探针补偿?：对于薄膜或特定厚度的双极板涂层进行方阻测试时，仅需事先设置样品厚度，仪器内置的算法即可根据特定模型进行计算补偿，直接显示修正后的结果，无需用户进行复杂的换算或查表，这尤其适用于复合涂层或梯度材料电导率的评估。

强大的分选能力?：面向工业化生产与批量检验，内置的?合格判定器（比较器）? 与十档分选功能使系统具有高效的品控能力。用户可设定多种检测模式与合格判定参数：

模式?：设置电阻或方阻的合格上限和下限阈值。

百分比模式?：以一个标准值为中心，设定上下限相对偏差百分比（D%），例如测量值与设定值的相对偏差超出某个设定值即判定为不合格。

系统面板配备指示灯直观展示?HI?、?IN?、?LO? 等结果，并能驱动后面板的EXT I/O端口输出判定信号，便于连接外部自动化生产线进行自动分流。

1.3 仪器构成与交互界面?

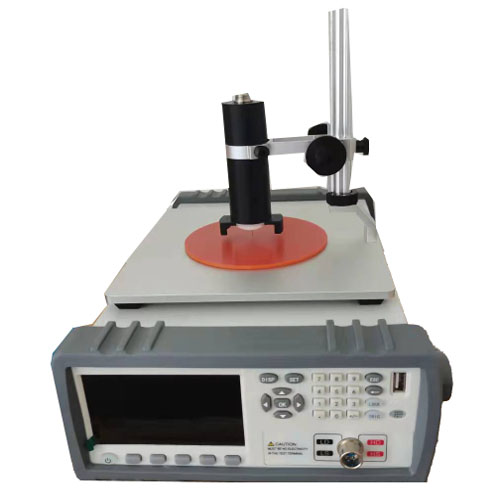

从实物构成上看，整套四探针测试仪系统包含了主机、信号输入输出接口、外部控制和多类探头等几个主要部分。

主机本体?：

前面板?包含高清晰度的 3.5 英寸或 4.3 英寸高分辨率彩色 TFT 显示屏（不同配置），电阻值（R）、方阻（Rsq）、电阻率（RY）、电导率（CY）、环境温度等多类参数实现同步显示。用户可以通过操作区域内的功能键轻松完成所有操作。

后面板?区域装备了主电源开关以及丰富的I/O通信接口：?RS-232/485 串行接口?和?以太网LAN口?可用于与上位计算机（PC）进行稳定传输，实现远程控制和数据采集；?EXT I/O 外部控制?25针D型接口支持?PNP?与?NPN?信号电平切换，能够与自动化设备的可编程逻辑控制器（PLC）或机器人进行直接通信，满足产线上联动设备的需要；设有专用?温度传感器接口TC?供选配的温度探头接入。

侧面和底部?留有USB-A接口，用于程序更新或扩展存储功能。

测试与通信附件?：

主配线缆采用标准的?L9344型四线制测试线?。

测试探头?包含?L9348型测温探头?（选件），可接入后部TC端口，进行温度补偿或监控环境温度，这对于理解材料电导率随温度变化关系至关重要。

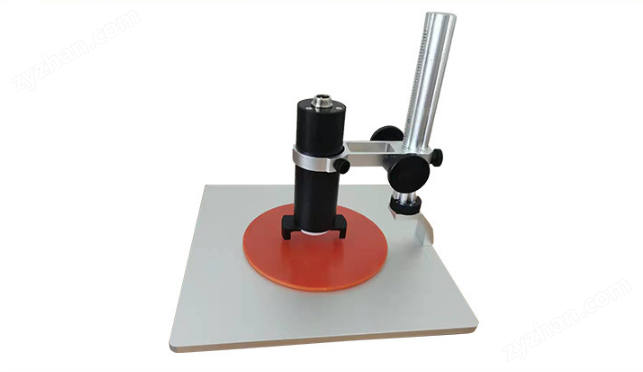

提供多种?四探针治具组件?以供选择。例如，?PB36型直排四探针?或矩形阵列的四探针等。

操控性?：仪器支持单机操作，也允许连接运行于电脑端的操作与控制软件进行更高级的编程、数据管理，以及统计分析，例如生成测试报表、数据趋势图。

二、 功能详述与规格指标?

为了满足不同应用场景下的需求，BEST-300C系列仪器搭载了一系列强大且灵活可设置的功能模块，充分体现了现代测量仪器的智能化特性。

2.1 主要功能列表与参数设置选项?

测试参数多样显示?：除了电阻和方阻测量，还可同时计算出?电阻率RY?、?电导率CY?等重要参数。

测试范围广阔?：

电阻：20 m?至10 M?

方阻：20 m?/□ 至10 M?/□

这些量程内包含十个用户手动可选量程档位，也允许用户使用自动量程模式，由仪器自主选择测试档位。

恒流源可调?：驱动电流从高电流到低电流模式自由选择，高电流可适应高阻或普通低阻样品，保障测量灵敏性，而低电流模式专门适用于那些对电流过载敏感、可能会发热或劣化的低阻微欧姆级别材料。直流测量电流范围典型地在1 μA至1 A之间。

测量速度可调?：

快速? (典型测量周期仅需约2.2 ms)：适合大批量快速筛选。

中速?（根据电源频率在 21 ms 或 18 ms）：速度适中，兼顾精度。

慢速1?（例如 102 ms）与?慢速2?（例如 202 ms）：增加积分时间抑制干扰，提升信噪比实现测量精度。

OVC（热电势补偿）?：能够对测量电路中可能引起的残余直流偏置进行自动补偿，降低误差成分。

自检自校?：用户可按建议的周期在固定稳定条件下执行内部的自校准过程，确保仪器长期处在预定的测量精度内。

可编程面板预设?：用户可以将复杂的测试参数保存成一个个性化的“面板设置”文件，并且文件能够存入本地U盘中或者主机存储空间，这极大地简化了复检过程及多类型产品检测时参数切换的过程。

外部触发接口（Handler）与多档判读功能?：允许外部设备通过指定引脚发送信号以触发一次测量流程。测量完成之后，BEST-300C即回送判定结果、具体的测量值和其它有关信息到控制系统，这个过程使仪器嵌入生产线作业，实现全自动测试。

用户可调节比较器功能?：设有 HI/IN/LO/Off 四个比较档位和10组BIN（分档区），用户可根据特定质量需求，依据电阻或偏差百分比等设计规则完成品质自动化分级筛选。

温度补偿与换算?：

利用外挂的K型（或同类型）温度传感器，进行实测的温度补偿，用户需要设置?基准温度?、以及对应材料的?标准电阻率温度系数 α? 数据。仪器按照公式自动进行修正，得到归一化于某个标准温度下的基准电阻值。

同样也可利用材料的温度特性反向推算温度。例如测量电机铜线圈电阻值，在通电前后比较阻值的改变量，能够依据已知金属材料的电阻温度系数近似估算出该线圈内的平均温升，为研究热力学性质提供了一个实用工具。

2.2 仪器型号具体参数对比与技术指标详列?

为了保证描述客观准确，以下是基于输入文档整理得到的两种测试仪的型号与性能规格，供您审阅参考。产品参数呈现如下（所有参数指标与原资料一致）：

电阻精确度?：显示精度可达±0.01%，最小分辨率可达到0.1微欧水平。

方阻精确度?：通常在±1%的范围，同样分辨率高。

关键性能特征?：具有双电测原理电路构造，采用直流四探针法结合开尔文测试法的优势，提高数据精确度与长期稳定性。

整体工作误差与不确定度?：仪器整体的测量大相对误差在优化型号上可以控制在非常窄的范围内，标准不确定度也随之维持在很低水平。

高对比显示和测量能力区别?：

优化型号BEST-300C具有较宽广的手动量程调节设置（共十挡），自动测试时具有高（HIGH）、合格（IN）、低（LOW）分选结果判别的能力；方阻测量范围上限超过标准电阻可达较高数值，对电阻率和方块电阻有较好的测试支持，同时内部有语言切换（中/英）以方便国内和国际用户。

基础型号如BEST-300则通常缺少自动测试分选功能，自动量程未开启或量程的覆盖范围较窄，主要显示英文界面，也没有某些高级功能如厚度修正等，其测量误差及不确定度范围会比进阶型号略大。

常规设计标准?：

整机尺寸约为长度为325毫米、宽度为215毫米、高度为96毫米，整机自重约接近2公斤，操作环境适宜温度为0至40摄氏度，湿度应低于80%。

电源要求通常为通用宽电压设计，兼容AC 100 到240 V，50 Hz/60Hz电源输入；额定功率在数十瓦特水平，内置有效的温度控制与散热机构以确保长期稳定工作。

为清晰对比两种机型在一些测量范围、精确度及特色功能上存在差异性，现将主要差异用文字形式归纳如下：

测量精确度：电阻基本精度对比?，可实现 ±0.01% 精度级别的基础电阻量测，且最小分辨率较高（可达0.0001 μΩ量程），并覆盖十级以上的测量档位，能够非常微小地变动并调整仪器对电阻读数的解析能力。

显示精度与读数模式?：高配型仪器通常使用六位或七位半显示，以精确表示较大范围（从千兆欧至纳欧范围）数字，同时分辨率可达到每位数一至两微米Ω的范围，因此可以轻松测量如镀膜层厚度电阻或者金属焊接头的界面电阻。

通讯接口及配套软件选配?：标配通讯方式通常覆盖传统串行通讯接口RS232和工业现场总线级以太网等控制接口，并且允许根据应用选配特定型号的软件（通常需要单独订购）用于远程数据录入、分析处理以及历史趋势统计。

三、 操作流程详解与实用技巧?

掌握仪器的规范操作是获取可靠数据的关键。以下是基于标准流程的详细操作指南及提升测试效率与准确性的实用技巧。

3.1 开机预热与环境确认?

将仪器平稳放置于无强电磁干扰、温湿度适宜的环境中。

连接主机电源线、四探针信号线（L9344型四线制测试线），若需温度补偿则连接测温探头（L9348型，选配）至后面板TC接口。

开启主机后部主电源开关，此时前面板电源指示灯（通常为红色）亮起，表示仪器已通电但未启动。

按下前面板电源键开机，系统执行自检程序，显示屏依次点亮、显示型号信息，最终进入主测量界面。?重要提示?：仪器开机后需预热一段时间（建议15-30分钟），待内部电路稳定后方可进行高精度测量。预热期间可进行参数设置。

3.2 核心参数设置?

通过前面板功能键进入设置菜单进行关键配置：

测量模式选择?：

在测量主界面，使用功能键选择 电阻测量 (R) 或 方阻测量 (Rsq)。

选择 方阻测量 后，需进一步设置：

探针类型?：根据实际使用的探头，选择 直排四探针 或 矩形四探针。

探针间距?：准确输入所用探针相邻针尖的标准间距数值。

样品厚度?：对于薄膜或涂层样品，必须输入样品的精确物理厚度值。仪器将据此自动进行厚度修正计算。

量程模式?：

自动量程 (Auto Range)?：推荐模式。仪器根据被测物阻值自动选择测量档位，简化操作。

手动量程?：在已知大致阻值范围或需固定特定档位（如十档中的某一档）时使用。通过上下键选择所需量程档位。

测量速度 (积分时间)?：

快速 (Fast)?：测量周期短（约2.2 ms），适用于大批量快速筛选、阻值稳定且环境干扰小的场合。

中速 (Medium)?：平衡速度与抗干扰能力（约18-21 ms），通用性较好。

慢速1 (Slow1)? / ?慢速2 (Slow2)?：积分时间长（如102 ms / 202 ms），显著抑制工频噪声等干扰，提供信噪比和测量精度，适用于高精度实验室测量、低阻（微欧级）或高阻样品、环境干扰大的情况。

OVC 热电势补偿?：

强烈建议开启?，尤其在测量低阻值（< 100 mΩ）或使用不同金属探针接触样品时。

在设置菜单中找到OVC选项，设置为 ON。仪器将自动执行正反向电流测量并取平均，消除热电势影响。

温度补偿设置 (如适用)?：

若连接了温度探头且需将电阻/方阻值修正到标准温度：

设置 温度补偿 为 ON。

输入 参考温度（如20或25）。

输入被测材料的 电阻温度系数 α（单位通常为 ppm/°C 或 %/°C）。

比较器 (分选器) 设置?：

进入比较器设置菜单，选择比较模式：

模式?：直接设定被测参数（如Rsq）的 上限值 和 下限值。

百分比模式?：设定一个 标准值，然后设定允许的 正偏差百分比 和 负偏差百分比（D%）。测量值将计算与标准值的偏差百分比进行判定。

设置各档位（如 HI/IN/LO）的阈值范围。

选择结果输出方式（面板指示灯、蜂鸣器、EXT I/O 信号）。

触发模式?：

内部触发?：仪器自动按设定速度连续测量更新。

外部触发?：通过后面板 EXT I/O 接口接收外部设备（如PLC）的触发信号（如HANDLER 引脚）启动单次测量。适用于自动化产线集成。

3.3 样品准备与测量执行?

样品处理?：

确保被测双极板样品表面平整、清洁、无油污、氧化层或明显划痕。必要时使用适当溶剂清洁并干燥。

对于涂层或复合材料的方阻测试，确保测试区域具有代表性且表面均匀。

探头安装与定位?：

将选定的四探针探头牢固安装到探头支架上。

将样品平稳放置在绝缘样品台上。

使用支架上的三维微调装置，小心谨慎地将探针垂直、均匀地接触样品表面预定测试点。施加适当且一致的压力，确保所有探针与样品形成良好、稳定的欧姆接触，避免压力过大损伤样品或探针。?技巧?：可在显微镜或放大镜下观察接触情况。

执行测量?：

确认参数设置正确后，若为 内部触发 模式，仪器将自动开始测量并刷新显示结果。

若为 外部触发 模式，需由外部设备发送触发信号启动测量。

观察显示屏：主显示区实时显示当前测量值（R、Rsq、RY、CY等），状态区显示量程、速度、OVC状态、比较结果（HI/IN/LO）等信息。

当测量值稳定（或达到自动保持条件）时，记录数据。?技巧?：对于波动较大的测量，可启用 平均值 功能（在设置中设定平均次数，如5次或10次）。

数据记录与输出?：

手动记录：直接从显示屏读取并记录数据。

自动记录：

将U盘插入前面板USB接口，仪器可将测量数据（含时间戳、测量值、比较结果等）自动保存为.csv或.txt文件。

通过RS232、LAN接口连接上位机，运行配套软件（需选配）实现数据的实时采集、存储、分析、报表生成及打印。

3.4 测试结束?

测量完成后，先移除探针与样品的接触。

如需连续测试不同样品，重复上述定位和测量步骤。

所有测试结束后，退出测量状态。

关闭前面板电源键。

关闭主机后部主电源开关。

妥善收纳探头、测试线等附件。

四、 维护、保养与校准?

为确保仪器长期稳定运行和测量精度，定期的维护、保养与校准至关重要。

4.1 日常维护与保养?

环境要求?：仪器应始终在规定的温湿度（0℃～40℃，<80%RH无凝结）、清洁、无腐蚀性气体、无强烈振动和电磁干扰的环境中使用和存放。

清洁?：

使用干燥、柔软的无尘布清洁主机外壳和显示屏。避免使用有机溶剂。

探针是精密部件，保持清洁至关重要。测试后用无尘布蘸取少量无水乙醇轻轻擦拭探针，去除污渍或氧化层，待干燥后再存放。避免触碰导致变形或污染。

定期清洁样品台表面，确保绝缘性和平整度。

机械部件?：

操作探头支架的微调旋钮时，动作务必平稳、轻柔，避免急速旋转或施加侧向力，防止精密螺杆和导轨损坏。

不使用时，可将探针支架调至松弛状态，减少内部弹簧长期受压。

存放?：长期不使用时，断开所有连接线缆，将主机和附件放入原包装箱或专用防尘罩内存放于干燥环境。

4.2 定期检查与校准?

机械精度检查 (关键！)?：

平板电容器极片平行度?（若适用）：使用高精度塞尺或光学方法（如光干涉仪）检查两极片不同位置间隙，要求大最小间隙差符合指标（如 ≤ 0.02 mm）。若超差需联系专业维修。

圆筒微调电容线性度与同心度?：

在恒温恒湿环境下，使用精度远高于仪器指标（如分辨率±0.01pF）的标准电容测量仪。

沿微调电容全行程（如0-20mm）等间距选取多个点（如10个点）。

测量并记录各点对应的实际电容值。

检查“电容-位移”关系是否符合线性指标（如0.33pF/mm ±0.05pF）且线性度良好（各点偏离理论直线在公差内）。

检查调节轴的径向跳动（同心度误差），应≤0.1mm。

测微螺杆行程精度与分辨率?：验证其最小刻度（如0.01mm）是否准确，全行程是否顺畅无卡滞。

电气性能检查?：

零点检查?：在开路状态下（不连接任何探头或夹具），测量电阻值应显示为超量程（OL）或接近无穷大。

短路检查?：使用低阻值、低热电势的短路片（如铜片）可靠短接仪器的Sense+和Sense-端子（或开尔文夹的电压端），测量电阻值应接近0，并在小电流模式下稳定显示。?注意?：避免长时间大电流短路。

标准电阻样片测试?：使用仪器配套的或经计量认证的标准电阻/方块电阻样片进行定期测试。将测量结果与样片标称值及不确定度范围对比，验证仪器当前精度是否在可接受范围内。

定期校准?：

内部校准?：按照操作手册说明，在固定条件下（如特定温度、预热后）执行仪器的内部自校准程序（如调零、增益校准等）。这有助于维持短期稳定性。

外部校准/检定?：为保证测量结果的溯源性，仪器应定期（通常每年一次）送至具备资质的计量机构或厂家服务中心，依据相关检定规程（如JJG 724-1991《直流数字式欧姆表检定规程》或厂家规范）使用更高等级的标准电阻器进行全面的检定和校准，获取校准证书。这是保证长期测量准确性的根本措施。

4.3 注意事项?

严禁自行拆解?：非专业人员严禁打开主机外壳或尝试调整内部电路及精密机械结构。擅自拆解可能导致校准数据丢失、精密部件损坏、性能劣化甚至安全事故。

防静电?：操作时注意防静电，尤其在干燥环境或接触敏感电子元件时。

过载保护?：虽然仪器有过载保护设计，但仍需避免施加超过量程的电压或电流（如错误接线导致高压接入）。

故障处理?：若仪器出现异常（如显示异常、无法测量、误差显著增大等），应首先检查接线、设置、环境及样品。若问题持续，记录现象并联系厂家或专业维修人员，切勿自行处理。

五、 典型应用场景与客户价值?

双极板材料四探针电阻率测试仪BEST-300C凭借其高精度、多功能和易用性，已成为多个关键领域中的检测工具，为材料研发、工艺优化和质量控制提供核心数据支撑。

5.1 核心应用领域?

燃料电池与液流电池行业?：

双极板基材导电性评估?：精确测量石墨板、金属板（不锈钢、钛合金等）、复合板等基材的体积电阻率，评价其导电性能是否满足设计要求。

双极板涂层性能评价?：测量导电耐腐蚀涂层（如金、银、碳基涂层、导电聚合物涂层）的方块电阻（Rsq），量化其导电性、均匀性及与基体的结合质量。这是评估涂层有效性和耐久性的关键指标。

接触电阻测量?：评估双极板与气体扩散层（GDL）或双极板之间的界面接触电阻，对优化电池堆装配压力和提升整体效率至关重要。

新能源材料与器件?：

锂电池集流体?：评估铜箔、铝箔的导电性及涂碳层的方块电阻。

导电涂层与薄膜?：如ITO（氧化铟锡）玻璃、FTO（氟掺杂氧化锡）玻璃、透明导电聚合物薄膜、金属网格薄膜等的方块电阻和均匀性测试。

光伏材料?：硅片、薄膜太阳能电池导电层（如ZnO:Al）的电阻特性测量。

半导体与电子材料?：

硅片、晶圆?：扩散层、外延层、离子注入层的薄层电阻（方阻）测量（需注意修正因子）。

导电胶、银浆、焊膏?：固化后的体电阻率或特定厚度下的方阻评估。

压敏电阻、热敏电阻材料?：电阻率测量及温度特性研究（结合温补功能）。

金属材料与加工?：

金属箔材、薄板、线材的电阻率测量。

电镀层、溅射膜、CVD/PVD涂层的导电性评估。

焊接点、连接器的接触电阻测量（使用开尔文测试夹）。

科研与教育?：

高等院校材料科学、物理、化学、电子工程等专业实验室，用于导电材料、功能薄膜、纳米材料等的基础研究与学生实验教学。

科研院所进行新型导电材料（如石墨烯、碳纳米管复合材料、MXene等）的导电性能表征与机理研究。

5.2 客户价值体现?

提升研发效率?：快速、准确地获取材料的本征导电参数，加速新材料配方筛选、工艺优化和性能验证周期。

保障产品质量?：在生产线上对双极板等关键部件进行在线或离线导电性能快速分选（利用比较器功能），严格把控质量关口，防止不良品流入下道工序或交付客户，降低质量风险与成本。

优化生产工艺?：通过对涂层厚度、均匀性、烧结/固化工艺等与导电性能关系的监控，指导生产工艺参数的调整与优化，提升产品一致性和良品率。

满足标准要求?：为产品符合国内外相关行业标准（如燃料电池双极板相关标准GB/T 20042.x等）的导电性能测试要求提供可靠依据。

数据追溯与分析?：通过数据记录和软件分析功能，实现测试数据的长期保存、追溯和统计分析（如CPK分析、趋势图），为持续改进提供数据支持。
