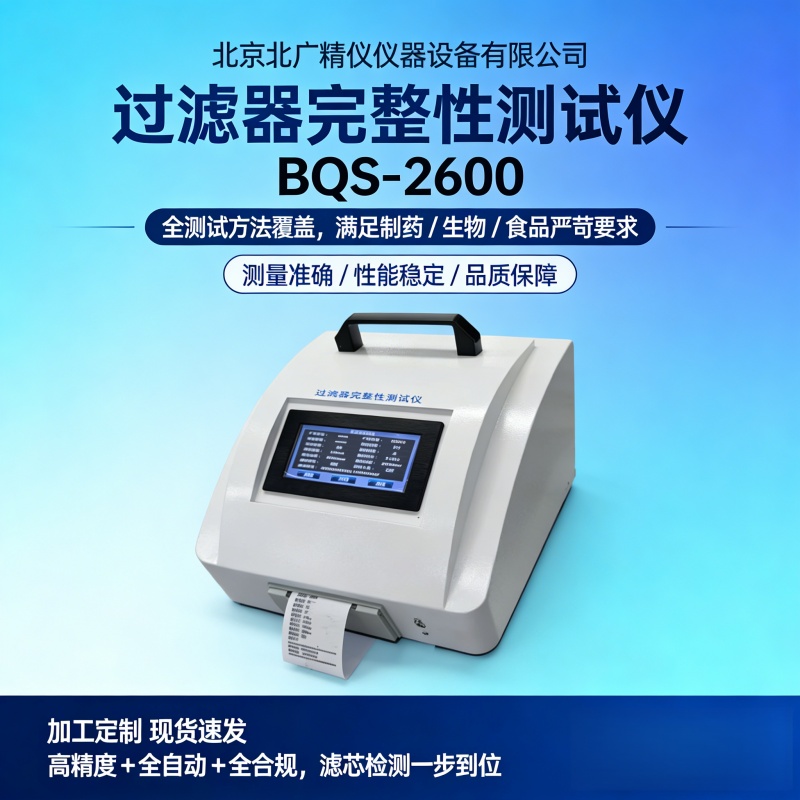

无菌空气过滤器完整性检测仪BQS-2600

一、产品概述

无菌空气过滤器完整性检测仪BQS-2600是一款由本公司自主研发与制造的关键设备，主要用于对漆膜滤芯等多种过滤元件进行完整性检测。该仪器采用成熟的检测技术与稳定的控制方案，在确保数据可靠性的基础上，显著提高了操作的便捷性与自动化水平。它不仅能够满足各类用户对于过滤器质量控制与验证的基本需求，其诸多设计更是在数据安全、操作流程标准化方面进行深度考量，符合现代工业生产质量管理规范。

作为一款多用途检测工具，BQS-2600旨在协助医药、生物制品、食品饮料等高度要求无菌环境的行业，对生产线上安装前的过滤器，以及周期性维护、使用后的过滤器进行非破坏性的完整性评估。通过这一评估，可以有效预测过滤器的截留效能是否达标，为最终产品的无菌安全提供强有力的技术保障。

其核心价值在于，将复杂的物理检测过程与数据管理需求融合在一台紧凑、坚固的设备中，使得原本需要大量人工操作和判断的测试，可以基于预设方案由仪器自动完成，并生成完整的测试记录与合规报告。这不仅保证了测试结果的客观性和可重复性，也极大地提升了实验室及生产现场的工作效率与质量管理水平。

二、设备核心技术功能详述

无菌空气过滤器完整性检测仪BQS-2600的功能强大而全面，几乎涵盖了当前业内主流的过滤器完整性测试方法，能够应对各种材料与构型的过滤元件。这确保了用户在面对不同的过滤器时，总能在设备中找到合适的测试方案，无需配备多种测试仪器。

1. 支持的主要测试方法包括：

泡点测试： 仪器能够进行手动、基本及增强等多种模式的泡点测试，通过精确测定液体从过滤器大孔径中穿透所需的压力，来验证过滤器小截留能力。

扩散流测试：通过测量在低于泡点压力的条件下，气体在潮湿的膜孔内扩散的流量，来综合评价过滤器的整体孔径分布和完整性。这对于确保过滤器的均一性非常关键。

保压测试（或称为压力保持/压力衰减测试）：在封闭的上游加压后，监测系统压力随时间的下降速率。这种方法不仅检测过滤器的完整性，也能检测整个测试系统（包括夹具和管路）的密封性，灵敏度高。

水浸入测试（又称水侵入测试）： 这是专为疏水性空气过滤器设计的测试方法。无需使用酒精等润湿剂，避免了污染风险，通过测定水强制穿透干燥疏水膜所需的压力和流量，来评估其完整性。这种方法特别适合在线或对成品（如已灭菌的灌装用无菌空气滤芯）进行测试。

专用测试：除了以上标准方法外，设备还支持针对超滤膜包这类特殊过滤元件的完整性测试，展现了其出色的适应性。

2. 先进的系统与核心设计特点：

智能的操作系统：设备采用自主优化和剪裁的Linux系统。该操作系统相比通用操作系统，具备更好的稳定性、安全性与实时性，能够为仪器测试时序的控制、数据采集与信号处理提供坚实的底层支持，确保测试过程的精确与可靠。

友好的交互界面： 装配一块10英寸高清晰度的真彩色触摸显示屏。整个操作界面设计友好，逻辑清晰。它采用中文、英文双语界面，并支持多种压力单位（mbar、kPa、psi、kgf/cm2）的自由切换，大大降低了操作门槛，使用户都能快速上手。

高效的方案管理与批量处理：

BQS-2600可预存高达1000组测试方案。用户可根据自己的过滤器规格、测试方法与合格标准，预先设定好完整的测试程序。在实际测试时，仅需一键选择对应的方案，即可开始自动化检测，避免了重复输入参数，使操作流程高度标准化与简化。

具备批量测试能力，支持同时对12支标准的20英寸筒式过滤器进行并联测试。该功能在处理大批量过滤器的例行验证时，能极大提升工作效率，并确保测试条件的一致性。

卓越的数据完整性与安全性保障：

内置完善的权限管理体系和四级用户权限划分。用户必须通过用户名与密码登录，不同权限的用户拥有不同的操作范围（如仅查看、执行测试、修改参数、管理用户等），有效地实现了访问控制。该设计与相关法规（如GMP及FDA CFR 21 part 11）的精神相符，旨在确保数据安全、防止无意的修改或篡改。

具备强大的审计追踪功能。仪器将自动、不可逆地记录所有关键操作，如用户登录登出、测试的开始与结束、参数的修改、数据删除等事件日志，生成完整的操作足迹。结合对测试结果文件的电子签名支持，共同构建了坚实的数据可靠性证据链。

测试数据和审计日志在设备内部安全存储（可达30万条记录），并可轻松导出和备份。设备支持通过USB接口导出详尽的测试报告，不仅包括最终结果，甚至可包含测试过程数据、压力/流量曲线以及完整的审计追踪日志文件，完全满足数据完整性审查的需求。

高度集成与易用性设计：

仪器设有开机自检功能，自动检测各核心模块状态，确保仪器处于正常工作条件后才投入测试，有效避免因设备自身异常导致的不准确结果。

内置热敏打印机，可快速现场打印清晰的测试报告。该设计避免了外接激光或喷墨打印机可能带来的颗粒或墨粉污染风险，且打印件在合适的环境下，文字能持久保存超过10年。

正面控制面板具备良好的防护性能，符合防护等级正面IP65的标准，能够有效防止粉尘进入与水的喷射，适合在实验室或车间现场环境中稳定工作。连接部分可采用Staubli品牌等快速接头，使得管路的连接更便捷，并能避免连接错误。

配备了丰富的数据通讯接口作为标准配置，包括RS232串口和USB接口，并支持无线连接。此外，还提供诸如（4-20）mA模拟量输出、RS485通讯接口、12V报警输出等选配接口，方便未来与更高级的生产过程控制系统（如自动化灭菌控制系统）集成，为设备信息化与智能化升级铺平了道路。

测试性能的精细优化：

BQS-2600升级了进气控制单元，显著提高了测试过程中气流的进气速度与压力建立的稳定性，使得测试启动更快，结果也更平稳。

数据可视化更直观：在屏幕上与报告中，可以清晰地显示扩散流测试过程中的“扩散流-压力”曲线，并且支持包括该曲线在内的“三曲线”同时显示与打印功能，为用户分析过滤器性能提供了更多维的视角。

适应复杂现场：得益于精度高的传感器与优化后的内部算法，仪器对测试气路的延长适应能力得到加强，最长支持延伸至100米左右的气路连接。这使其上游体积的测算更准确，测试结果受延长管路的影响较小，从而更适合大型设备的远程安装等复杂现场条件。

三、设备的性能参数规格

BQS-2600的性能参数经过精心设计，旨在覆盖广泛的应用需求，同时保持结果的可靠性和测试的效率。

物理规格：设备外型尺寸紧凑，约为宽240毫米，深320毫米，高400毫米。整机重量约10千克，便于搬运与安置。

工作条件： 可在环境温度介于+5℃至+40℃之间，相对湿度在10%到80%的条件下正常运行。

电源要求：兼容世界主流的电源输入，电压在100–240 VAC，频率50赫兹，典型功耗约为120瓦。根据用户需求，可以选配备用电池模块，以应对临时无外接电源的场景。

核心性能参数：

操作压力范围：100至10000 mbar（约合150 psi）。

测试精度：

净体积测试误差在± 4%以内。

气泡点（泡点）压力测试的精度控制在± 50 mbar。

扩散流测试的测量精度在± 4%。

水浸入法（水侵入法）测试精度在± 0.02 ml。

测试范围：

适用于泡点检测的范围为100至8000 mbar。

适用于扩散流测试的流速测量范围从每分钟1到1000毫升。

适用于水浸入测试的流量测量范围从每分钟0.01到100毫升。

适用范围：? 该设备具备极宽的测试适配性，支持对?对称膜与非对称膜结构?的过滤器、?针式过滤器、囊式过滤器、平板过滤器、筒式过滤器（单次可同时测试12支标准20英寸规格）?、以及?超滤膜包、超滤柱和各种形状不规则的过滤器?进行完整性评估。

数据管理能力：

可建立?1000个?独立的用户账号，并分配四级不同的管理权限。

可储存?1000组?预定义的测试方案。

内部历史记录存储容量高达?30万条?完整测试数据，且数据可查询和通过USB/U盘等方式导出。

四、制造厂商服务与资质

BQS-2600的生产与制造是由?北广精仪公司?主导。北广精仪是一家持续聚焦于检测仪器与自动化设备研发与生产的专业机构。公司坚持将产品的工艺外观、功能内在与最终的服务质量作为一个有机整体来对待。

在产品开发中，北广精仪拥有自主的研发队伍，能够深入理解不同行业用户的实际痛点与特殊需求，并提供定制化的解决方案和现场技术支持。这种研发实力结合其多年来在应用现场积累的经验与专业的服务网络，不仅确保客户能够顺畅地部署和使用BQS-2600设备，也使得公司有足够的能力为客户的过滤器系统配置、完整性验证方案制定等提供技术咨询与协助。

在产品合规性方面，BQS-2600的设计考虑了多方面的管理要求。它满足了新版2020年中国药典中对干相关仪器数据处理方面的要求。同时，为了保障产品质量，帮助客户的产品顺利进入国际市场，该仪器整体已经通过了欧盟CE认证，表明其在电气安全与电磁兼容性等方面符合欧盟的相关指令要求，这在一定程度上也是产品设计与制造水准的有力证明。

结论

完整性检测仪BQS-2600，是一台集高精度测量、强大数据处理、人性化操作界面与严格的数据安全保障于一体的工业级检测设备。它通过囊括所有主流完整性测试方法、提供稳定可靠的数据结果、确保所有记录符合数据可靠性法规精神，为用户在生产、研发与质量控制中提供了一个可靠的综合平台。

无论是离线验证独立的滤芯，还是在线检测已安装于工艺管线上的过滤器，该设备都能胜任。它不仅仅是提供一份“合格”或“不合格”的判定结果，更是通过提供可追溯的、详尽的检测数据曲线与操作记录，帮助用户洞察过滤器的性能状态，预测潜在风险，从而最终守护其无菌工艺的核心屏障。

过滤器完整性测试仪的应用场景及检测意义探析

在制药、生物工程、食品饮料等对无菌性、洁净度有严苛要求的行业中，过滤器作为流体净化、无菌保障的核心屏障，其性能稳定性直接决定产品质量与生产安全。过滤器完整性测试仪作为验证过滤器截留能力、排查潜在缺陷的专用高精度设备，凭借其智能化检测、精准数据输出的优势，已成为行业合规生产、质量管控的工具。本文结合北广2600过滤器完整性测试仪的技术特性，系统探析其应用场景与检测工作的核心意义，为行业从业者提供技术参考，助力行业高质量发展。

一、过滤器完整性测试仪核心技术基础

过滤器完整性测试的核心逻辑的是通过非破坏性物理检测，验证过滤器滤膜、滤芯是否存在贯穿性缺陷、过大孔径或密封泄漏，进而间接评估其对细菌、微粒等污染物的截留能力，其检测原理主要依托泡点测试、扩散流测试、水侵入测试等经典方法，与破坏性细菌挑战试验形成互补验证，既满足合规要求，又避免过滤器损耗。

以北广2600过滤器完整性测试仪为例，该设备采用ARM11控制器与Windows CE 6.0系统，集成高灵敏度压力与流量传感器，测试精度可达灵敏度±1.0 mbar、气泡点±50 mbar、扩散流±4%，可实现测试流程全自动控制，无需人工干预，同时支持中文/英文双语操作、数据实时打印与海量存储，满足2020年颁布的《药典》要求及GMP规范，具备权限管理、审计追踪和电子签名功能，可选配研发的数据库专家管理系统，为多场景检测提供技术支撑。

二、过滤器完整性测试仪的主要应用场景

过滤器完整性测试仪的应用场景围绕“过滤器全生命周期验证"展开，覆盖生产前、生产中、生产后全流程，适配不同行业、不同类型过滤器的检测需求，结合北广2600设备的测试范围（Φ25mm至Φ300mm圆片滤膜、2.5″至40″标准折叠式滤芯等），具体可分为以下四大核心场景。

（一）制药行业：无菌生产的核心合规保障场景

制药行业是过滤器完整性测试仪应用需求最严苛的领域，无论是无菌制剂生产、原料药提纯，还是制药用水处理，均需通过完整性测试确保生产合规与产品安全，这也是《药品生产质量管理规范（2010年修订）》明确要求的强制性环节。

在无菌制剂生产中，注射液、冻干粉针、生物制剂等产品的除菌过滤环节，需使用除菌级过滤器截留缺陷假单胞菌等微生物，北广2600过滤器完整性测试仪可在过滤器安装前检测滤芯完好性，避免破损滤芯投入使用；在过滤操作后立即检测，排查过滤过程中因压力波动、物料冲击导致的滤膜破损，确保滤液无菌性。在制药用水处理中，纯化水、注射用水储罐的通气口需安装疏水性除菌滤器，设备可通过水侵入测试验证滤器完整性，防止微生物污染水体，符合《药典》对制药用水的质量标准要求。此外，在原料药生产的溶剂过滤、杂质去除环节，设备可通过扩散流测试评估滤膜孔隙率与截留效果，保障原料药纯度。

（二）生物工程领域：实验室与生产的双重验证场景

生物工程领域中，细胞培养、蛋白纯化、疫苗研发等环节对环境洁净度和流体纯度要求过滤器完整性测试是保障实验结果准确性与生产稳定性的关键手段。在实验室场景中，科研人员使用圆片滤膜进行样品过滤、除菌时，可通过北广2600设备快速检测滤膜完整性，避免因滤膜缺陷导致样品污染，影响实验数据；在疫苗、生物制剂规模化生产中，设备可对囊式滤芯、小型滤芯进行批量检测，适配1芯至9芯多芯滤器的测试需求，确保过滤系统稳定运行，同时其便携设计便于在实验室与生产车间之间灵活移动，提升检测效率。

（三）食品饮料行业：食品安全的前置防控场景

食品饮料行业中，果汁、乳制品、瓶装水、酒类等产品的生产过程，需通过过滤去除杂质、微生物，防止产品变质、延长保质期，过滤器完整性测试是食品安全防控的前置环节。例如，瓶装水生产中，原水过滤、终端除菌环节使用的过滤器，需通过北广2600设备检测完整性，确保滤膜无破损，避免细菌、藻类等污染物进入成品；乳制品生产中，鲜奶过滤环节的过滤器需定期检测，防止滤膜破损导致脂肪、蛋白质流失，同时避免杂菌污染，保障产品品质。此外，该设备的快速检测功能（基本泡点测试仅需2±2min）可适配食品饮料行业规模化生产的高效检测需求，实现批量过滤器的快速筛查。

（四）其他工业领域：洁净控制的辅助验证场景

除上述核心行业外，过滤器完整性测试仪还广泛应用于电子半导体、环保、医疗器械等领域。在电子半导体行业，芯片生产过程中需使用高洁净度气体和液体，空气过滤器、液体过滤器的完整性直接影响芯片质量，北广2600设备可检测2.5″至40″空气过滤器的完整性，确保生产环境洁净；在环保领域，工业废水处理、废气净化环节使用的过滤器，可通过设备检测完整性，排查滤膜破损导致的处理效果下降，助力环保达标；在医疗器械领域，一次性无菌器械的包装过滤、消毒环节，过滤器完整性测试可确保器械无菌，保障使用安全。

三、过滤器完整性检测的核心意义

过滤器完整性检测并非简单的“设备校验"，而是贯穿生产全流程的质量管控手段，其意义不仅在于满足行业法规要求，更在于保障产品安全、降低生产风险、提升生产效率，具体可从合规、安全、经济三个维度展开。

（一）合规意义：满足行业标准，规避监管风险

当前，国内外监管机构对过滤器完整性测试的要求日益明确，中国GMP、欧盟GMP、美国FDA均明确规定，除菌级过滤器必须在使用前、使用后进行完整性测试，测试结果需留存归档，作为合规生产的重要依据。北广2600过滤器完整性测试仪具备的审计追踪、电子签名、数据存储（32G存储空间，可保存100万条数据）等功能，可实现检测数据的可追溯、不可篡改，契合ALCOA+数据可靠性原则，帮助企业满足《药典》及GMP规范要求，规避因检测不合规导致的生产暂停、产品召回等监管风险。此外，设备支持中文打印，可直接输出测试条件、测试结果、测试曲线，为企业合规验收、监管检查提供直观依据。

（二）安全意义：保障产品质量，守护终端安全

过滤器的完整性直接决定过滤效果，若滤膜存在破损、密封泄漏等问题，会导致污染物穿透过滤器，污染成品，进而引发安全事故。在制药行业，滤芯破损可能导致注射液、疫苗被微生物污染，引发患者感染；在食品饮料行业，滤膜缺陷可能导致产品变质，危害消费者健康；在电子行业，过滤器失效可能导致芯片污染，影响产品性能。完整性检测通过提前排查过滤器缺陷，从源头杜绝污染物穿透风险，保障产品质量稳定，守护终端用户安全。值得注意的是，单纯的泡点测试无法确保滤膜的滤菌截留能力，北广2600设备集成的扩散流测试功能，可与细菌挑战试验结果形成良好关联，进一步提升检测的可靠性，保障产品安全。

（三）经济意义：降低生产损耗，提升生产效率

过滤器完整性检测可有效降低企业生产损耗，减少经济损失。一方面，通过提前检测排查破损过滤器，可避免因过滤器失效导致的成品污染、批量报废，降低生产成本；另一方面，定期检测可及时发现过滤器的老化、破损趋势，指导企业合理更换过滤器，避免过度更换造成的资源浪费，同时减少因过滤器失效导致的生产中断，提升生产连续性。以北广2600设备为例，其全自动测试功能可减少人工干预，降低人工操作误差，同时快速检测模式可缩短检测耗时，适配规模化生产需求，进一步提升生产效率。此外，设备的便携设计、多功能化测试能力，可适配多种类型过滤器的检测需求，无需配备多台专用设备，降低企业设备投入成本。

四、行业应用趋势与设备选型建议

随着行业合规要求的不断提高，以及生产智能化水平的提升，过滤器完整性测试正朝着“在线化、智能化、一体化"方向发展，越来越多的企业开始采用具备在线检测、数据联网、自动分析功能的测试仪，实现过滤系统的实时监控与全流程追溯。在设备选型方面，企业应结合自身行业特性、测试需求，优先选择精度高、操作便捷、符合行业标准的设备。

北广2600过滤器完整性测试仪作为国产高精尖检测设备的代表，凭借其高智能化、高可靠性、高集成化的特点，可适配多行业、多场景检测需求，其研发团队以高校教授为核心，具备雄厚的技术实力，可根据企业需求提供定制化服务，同时设备满足《药典》及GMP规范要求，数据可追溯、操作便捷，能够有效助力企业实现合规生产、质量管控。

五、结语

过滤器完整性测试仪作为过滤系统质量验证的核心设备，其应用场景覆盖制药、生物工程、食品饮料等多个关键行业，检测工作不仅是满足行业合规的硬性要求，更是保障产品安全、降低生产风险、提升生产效率的重要手段。随着行业技术的不断进步，过滤器完整性测试将更加精准、高效、智能，为各行业高质量发展提供更有力的支撑。北广精仪作为专业的仪器研发制造企业，通过十余年匠心沉淀，打造的北广2600过滤器完整性测试仪，凭借技术、可靠的性能，为行业提供了优质的检测解决方案，助力企业筑牢质量防线，推动行业合规升级。
