Thorlabs 电脉冲延迟发生器 型号EPG1
特性
电脉冲延迟发生器,带四个输出通道
脉冲重频范围宽:从0.1 Hz到200 MHz
脉宽与延迟的典型调节步长:40 ps
触发输入与输出,用于同步
10 MHz参考时钟输入与输出
通过使用Thorlabs EPG软件或SCPI接口的PC控制
EPG1电脉冲延迟发生器可提供四路精que配置的低抖动脉冲输出,输出振幅与重复频率均可调。无论是用于脉冲激光器同步、数据采集设备,还是其他实验室仪器,EPG1脉冲延迟发生器均能提供高性能的触发解决方案。直观易用的EPG软件图形用户界面(GUI)易于实现脉冲参数的配置与可视化,此外,这款设备还可以通过USB接口使用SCPI指令实现自动化控制。
EPG1脉冲发生器的*短脉宽(半高全宽或FWHM)为1 ns,*高重复频率快达200 MHz,支持高速应用;不过,也可以在*长10 s的脉宽和*低0.1 Hz的重频范围内根据各种实验室场景按需配置。对于脉宽在5 ns及以上的脉冲,可按40 ps的典型步长调节脉宽与延迟;对于脉宽在5 ns以下的脉冲,典型调节步长为40 ps到80 ps。重复频率在1 Hz到200 MHz时,调节步长为1 Hz;重复频率在0.1 Hz到1 Hz,调节步长为0.1 Hz。EPG1脉冲发生器的延shi差(skew)已在出厂时完成校准,可确保任意输出端口与触发输出之间的边沿时间差<200 ps。
EPG1脉冲延迟发生器既可由内置时钟触发,也可配置为外部触发,即通过触发输入端口的边沿信号触发。各路输出均配备触发分频器,可在内部触发或外部触发模式下,生成主频的分频信号。此外,门控内部模式可用内置时钟产生脉冲,但只有在触发端口电平超过设定阈值时,才开始输出脉冲。
使用脉冲串模式(burst mode)可以输出指定数量的脉冲,即按下运行键(Run)后即产生设定数量的脉冲。脉冲振幅可调:针对高阻抗负载,调节范围在2.5 V到5.0 V;针对50 Ω负载,调节范围在1.0 V到2.5 V。如需查看 EPG1脉冲发生器在连续模式与脉冲串模式下的输出示例图,请看曲线图。

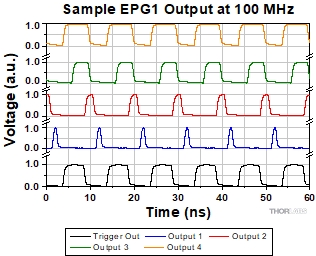

图1.2 采用示波器在50 Ω负载下测得的100 MHz EPG1脉冲发生器输出数据示例(曲线垂直偏移以便清晰观察)。
Thorlabs 电脉冲延迟发生器 型号EPG1
同步
EPG1脉冲发生器配备触发输入、触发输出以及10 MHz时钟信号,易于同步多台设备,成为多种应用场景下的中心时序控制设备。 当应用对精度的要求超出出厂时2 ppm的内部时基精度时,可通过参考时钟输入接口,将设备锁定至高精度10 MHz时钟源。时钟输出端口可提供10 MHz参考输出,用于将其他设备与EPG1脉冲延迟发生器同步。
触发输入端口支持阈值可调与端接可调。此端口上的边沿信号可用于触发四路输出开始产生脉冲。触发输出端口可输出与脉冲输出端口精确同步的边沿信号,用于触发数据采集仪器或其他设备。
当延迟设置为0 s时,触发输出到脉冲输出的时序抖动为20 ps;当延迟设置为非0时,需额外增加设定延迟的5 ppm抖动。当延迟设置为0 s时,触发输入到脉冲输出的时序抖动基准值较高,为2.5 ns;当延迟设置为非0时,同样需额外增加设定延迟的5 ppm抖动。脉宽与延迟精度均为±250 ps,另需加上时基精度与设定延迟的乘积值。请在规格标签查看完整规格。
远程控制
EPG1脉冲发生器由随附的DS5电源与线缆通过USB Type?C接口供电,另配备一个USB 2.0 Type?C接口,用于与PC数据通信。Thorlabs的EPG软件可以全面控制输出脉冲设置、时钟设置和触发设置,并能在主GUI窗口以图形化的方式直观显示四路脉冲信号。
此外,可以不使用GUI软件,而是通过USB端口发送SCPI串行指令来控制EPG1脉冲发生器,即可集成至自制测量软件或实现脚本化控制。EPG1脉冲发生器被配置为虚拟串口设备,便于与自定义应用程序集成。有关EPG软件及SCPI指令的详细信息,请看软件标签。

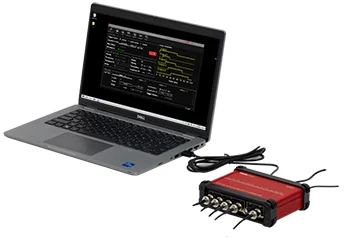

图1.3 EPG1脉冲发生器通过USB连接运行电脉冲发生器软件(EPG)的计算机控制。
Thorlabs 电脉冲延迟发生器 型号EPG1
规格
| Item #a | EPG1 | |
|---|---|---|
| Pulse Outputs | ||
| Number of Outputs | 4 | |
| Output Load Impedanceb | Hi-Z or 50 Ω | |
| Output Voltage (Into Hi-Z Load) | 2.5 V - 5.0 Vb | |
| Output Voltage (Into 50 Ω Load) | 1.0 V - 2.5 Vb | |
| Minimum Pulse Widthc | 1 ns | |
| Maximum Pulse Widthc | 10 s | |
| Pulse Width Adjustment Step Size | 40 ps (Typ.)d | |
| Minimum Delaye | 0 ns | |
| Maximum Delaye | 10 s | |
| Delay Adjustment Step Size | 40 ps (Typ.) | |
| Internal Rate Generator | ||
| Maximum Repetition Rate | 200 MHz | |
| Minimum Repetition Rate | 0.1 Hz | |
| Repetition Rate Adjustment Step Size | 0.1 Hz (0.1 Hz - 1 Hz) 1 Hz (1 Hz - 200 MHz) | |
| Reference Clock In/Out | ||
| Input Frequency | 10 MHz, Sine or Square Wave | |
| Input Voltage | 0.2 Vpp - 5.0 Vpp f | |
| Output Frequency | 10 MHz, Square Wave | |
| Output Voltage | 1.5 Vpp g | |
| External Trigger | ||
| Input Termination | Hi-Z or 50 Ω, DC-Coupled | |
| Maximum Voltage | 5.5 V | |
| Threshold | Adjustable, 0.2 V - 3.3 V | |
| Maximum Frequency | 100 MHz | |
| Minimum Width | 5 ns | |
| Timing | ||
| Skew, Trigger Out to Pulse Outputh | <200 ps | |
| Jitter, Timebase | <5 ps RMS | |
| Timebase Accuracy | 2 ppm + 1 ppm/yeari | |
| Jitter, Trigger Out to Pulse Output | 20 ps RMS + (5 ppm × Programmed Delay) | |
| Jitter, Trigger Input to Pulse Output | 2.5 ns Peak-to-Peak + (5 ppm × Programmed Delay) | |
| Width / Delay Accuracy | ±250 ps + (Timebase Accuracy × Programmed Delay) | |
所有规格是在22 °C下的典型值,除非另有说明。
有关配置输出振幅的详情,请看EPG1手册。
半高全宽(FWHM)。
对于5 ns以下的脉冲,典型调节步长为40 - 80 ps。
触发输出到脉冲输出。
50 Ω, AC耦合。
50 Ω, DC耦合。
延shi差(Skew)是指两路输出的有xiao边沿之间的时间差。
25 °C ± 2 °C时。可以连接外部参考钟,以提供更高精度的时钟源。
