TD3000三维变形监测渗压水位阵列式位移计

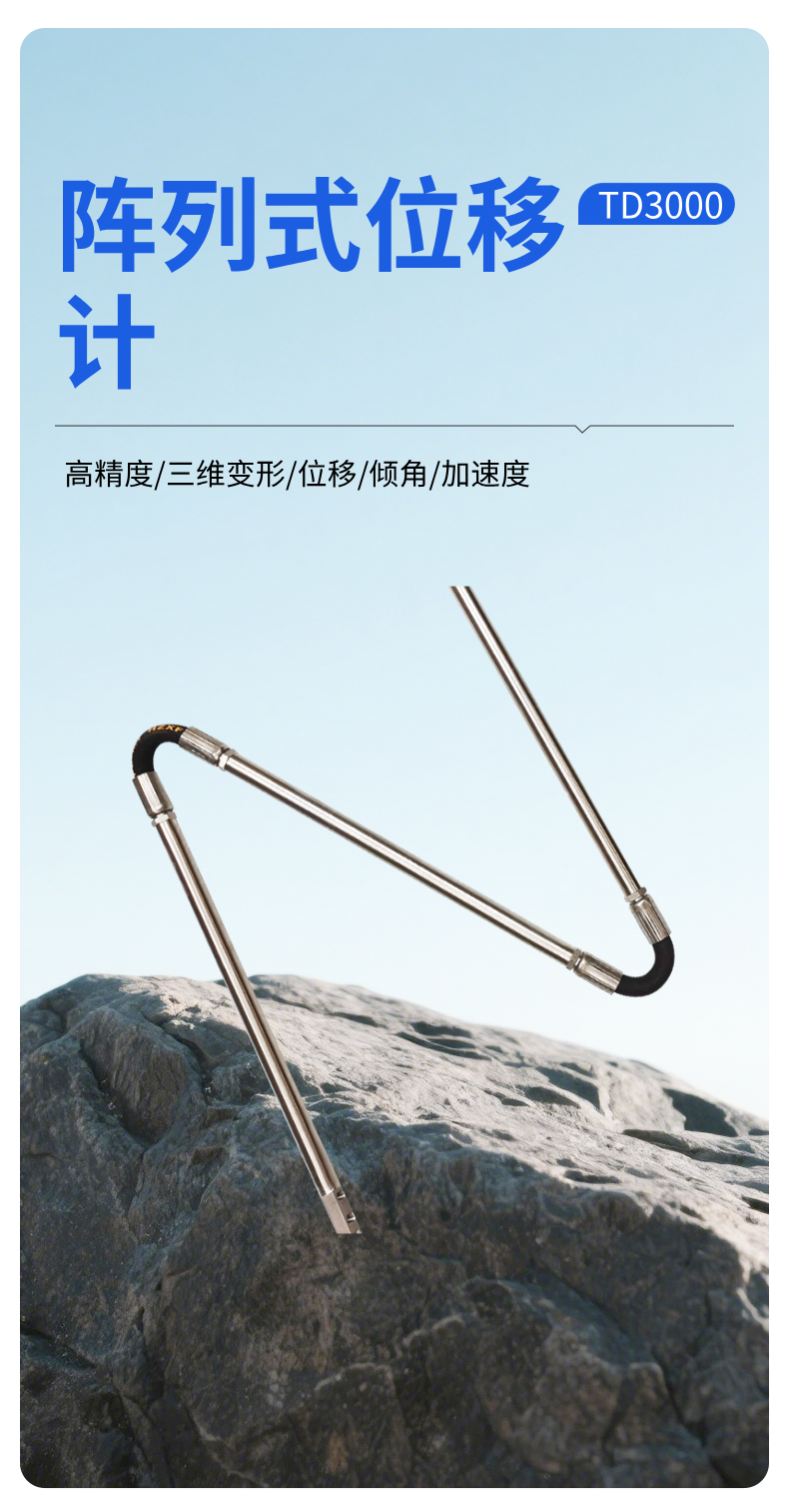

TD3000三维变形监测渗压水位阵列式位移计产品介绍

阵列式位移计工作原理基于高精度的MEMS加速度计阵列，是一种用于三维变形监测的传感器，主要用于测量三维空间内的位移（变形）、倾角、加速度等参数。? 应用于水电、铁路、隧道、边坡、尾矿、基坑等多个监测领域，能够提供高精度的测量数据，适用于各种复杂工况和环境。

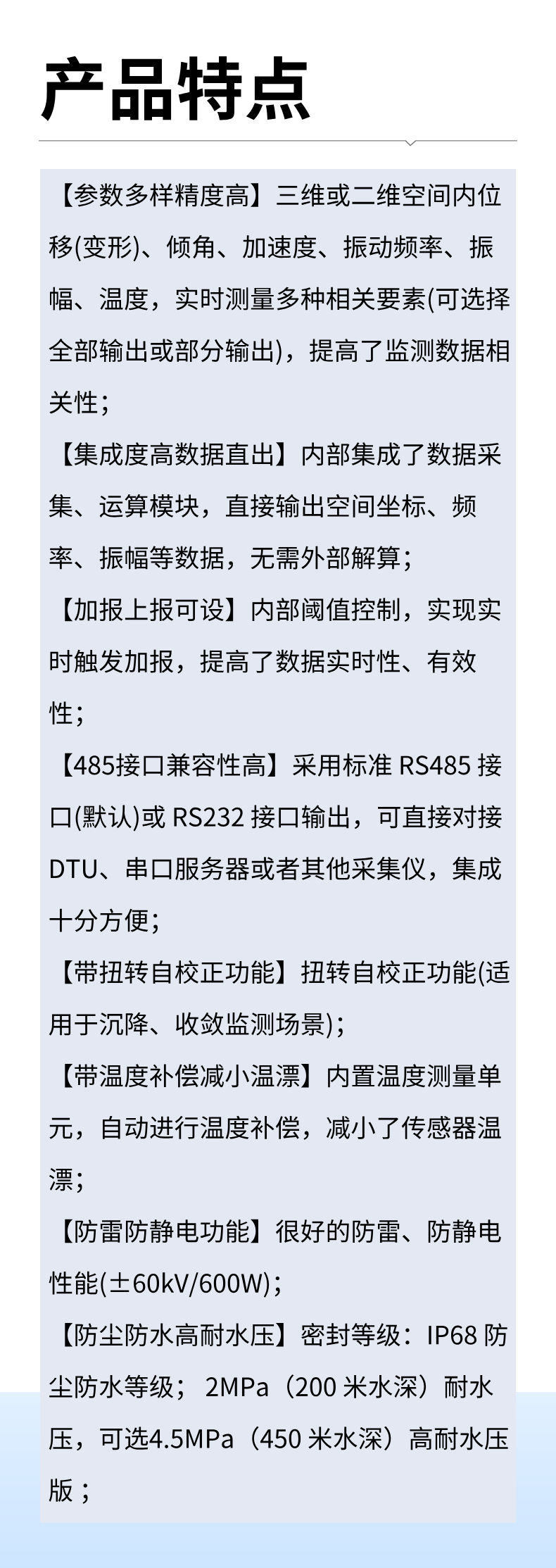

TD3000三维变形监测渗压水位阵列式位移计产品特点

【参数多样精度高】三维或二维空间内位移(变形)、倾角、加速度、振动频率、振幅、温度，实时测量多种相关要素(可选择全部输出或部分输出)，提高了监测数据相关性；

【集成度高数据直出】内部集成了数据采集、运算模块，直接输出空间坐标、频率、振幅等数据，不用外部解算；

【加报上报可设】内部阈值控制，实现实时触发加报，提高了数据实时性、有效性；

【485接口兼容性高】采用标准 RS485 接口(默认)或 RS232 接口输出，可直接对接 DTU、串口服务器或者其他采集仪，集成十分方便；

【带扭转自校正功能】扭转自校正功能(适用于沉降、收敛监测场景)；

【带温度补偿减小温漂】内置温度测量单元，自动进行温度补偿，减小了传感器温漂；

【防雷防静电功能】很好的防雷、防静电性能(±60kV/600W)；

【防尘防水高耐水压】密封等级：IP68防尘防水等级；2MPa（200米水深）耐水压，可选4.5MPa（450米水深）高耐水压版 ；

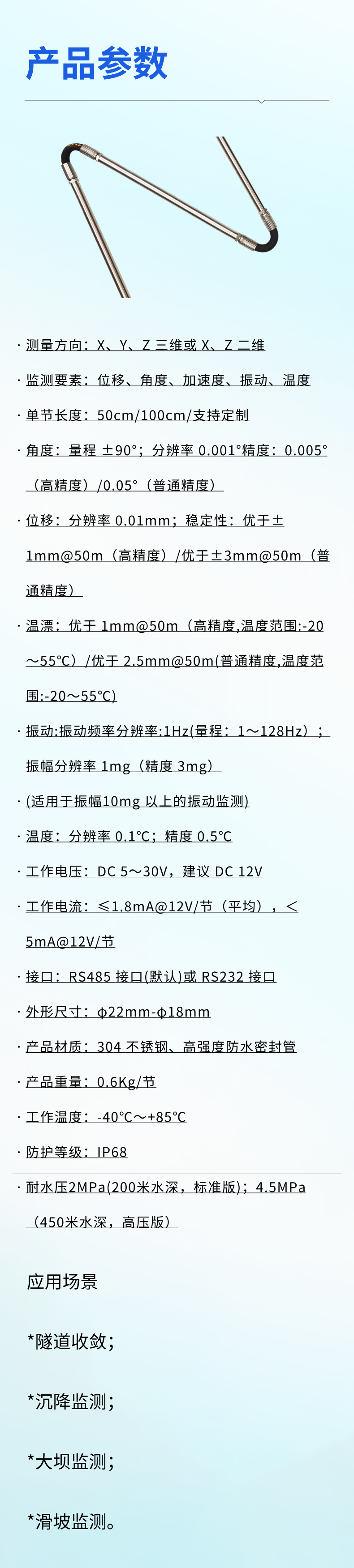

TD3000三维变形监测渗压水位阵列式位移计技术参数

测量方向：X、Y、Z 三维或 X、Z 二维

监测要素：位移、角度、加速度、振动、温度

单节长度：50cm/100cm/支持定制

角度：量程 ±90°；分辨率0.001°精度：0.005°（高精度）/0.05°（普通精度）

位移：分辨率 0.01mm；稳定性：优于±1mm@50m（高精度）/优于±3mm@50m（普通精度）

温漂：优于1mm@50m（高精度,温度范围:-20～55℃）/优于2.5mm@50m(普通精度,温度范围:-20～55℃)

振动:振动频率分辨率:1Hz(量程：1～128Hz）；振幅分辨率1mg（精度3mg）

(适用于振幅10mg以上的振动监测)

温度：分辨率0.1℃；精度0.5℃

工作电压：DC 5～30V，建议DC12V

工作电流：≤1.8mA@12V/节（平均），＜5mA@12V/节

接口：RS485接口(默认)或RS232接口

外形尺寸：φ22mm-φ18mm

产品材质：304不锈钢、高强度防水密封管

产品重量：0.6Kg/节

工作温度：-40℃～+85℃

防护等级：IP68

耐水压2MPa(200米水深，标准版)；4.5MPa（450米水深，高压版）

应用场景

*隧道收敛；

*沉降监测；

*大坝监测；

  *滑坡监测。
