WS-5937-4810中高频传感器标定系统

1.系统介绍与应用

在设计传感器或使用传感器时，传感器的频响特性和灵敏度是相当重要的技术指标。WS-5937中高频传感器标定系统是专为标定速度、加速度传感器的频响特性曲线和灵敏度而设计的，用该系统能对“传感器频响特性曲线标定”实现计算机自动闭环控制，测量标准传感器和被标定传感器的频率幅值，计算被标定传感器的频率响应和灵敏度，根据用户要求完成频响特性曲线的标定。

该系统可应用于计量研究院所、振动科研实验室、传感器研究和生产单位等。

应用专有技术，该系统亦可标定速度传感器（检波器）的灵敏度和频响曲线，这种速度传感器应用于石油物探、厂矿机械振动监测等领域。

2.系统组成

2.1 WS-5937标定控制仪1台；

2.2 WS-PA-10功率放大器1台；

2.3 中高频激振器BK-4810；

2.4 传感器标定软件Vib’SIN 1套；

2.5 标准传感器1只；

2.6 计算机1台（可自备）；

3.软件界面

4.系统组成逻辑框图

5.功能

5.1 按用户自定义扫频点和幅值扫频；

5.2 软件自动生成扫描曲线，等频率间隔、等幅值扫描；

5.3 幅值误差自动控制；

5.4 自动生成频响特性曲线数据(伏频、相频)；

5.5 频响特性曲线绘图（线性、对数）；

5.6 程控信号发生器，波形选择：正弦波，单频信号输出，信号扫频，频率驻留；

5.7 在线帮助；

6.技术指标

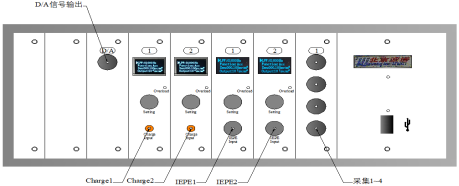

6.1 WS-5937标定控制仪

6.1.1数据采集和控制信号：

1）计算机USB接口控制、采集；

2）数据采集频率500kHz；

3）16位4路数据采集，输入范围±10V；

4）1路16位D/A数模转换信号输出通道；

5）控制信号输出幅值±10V，幅值分辨率16位，幅值控制精度0.1％FS；

6）控制扫频频率范围10Hz~50kHz，频率分辨率28位，频率控制精度0. 1Hz；

7）供电电压：100V~240V(AC)；

8）尺寸：宽365×高70×深365mm；

6.1.2电荷放大器：

1) OLED显示参数；

2) 一个编码器键设置所有电荷放大器参数；

3) 通道数：2通道；

4) 输入范围：±100000pC；

5) 增益：5档；

6) 归一化：0.1~999；

7) 精度：加速度: ≤±0.5％；

速度: ≤±0.5％；

位移: ≤±2.0％；

8) 频率范围：加速度: 0.3Hz~50kHz；

速度: 1.0Hz~10kHz；

位移: 1.0Hz~1kHz；

9) 低通滤波器：① 滤波方式：程控8阶连续滤波；

② 程控低通滤波频率：1Hz~50kHz（任意设定）

③ 滤波器阻带衰减：-80dB/Oct；

10) 输出电压：±10V

11) 过载指示：输入电压超过±9.8V时LED指示灯亮；

12) 输出噪声：≤5×10-3pC(增益折合到输入端)

13) 输入阻抗：1012Ω

14) 输出电阻：<1Ω

15) 输出电流：15mA

16) 工作温度、湿度：-10~50℃、<85％RH（无凝）

6.1.3 IEPE适配器

1 ) OLED显示参数；

2 ) 一个编码器键设置所有IEPE放大器参数；

3 ) 通道数：2通道；

4）电压输入范围：±5V；

5）增益：5档；

6）精度：加速度: ≤±0.5%，

速度: ≤±0.5%，

位移: ≤±2；

7）频率范围：加速度: 0.1Hz~50kHz，

速度：1Hz~10kHz，

位移: 1Hz~1kHz；

8）低通滤波器：滤波方式：程控8阶连续滤波，

程控低通滤波频率：1Hz~50kHz（任意设定），

滤波器阻带衰减：-80dB/Oct；

9）过载指示：输入电压超过±9.8V时LED指示灯亮；

10）信噪比：＞50dB；

11）噪声≤5mVrms；

12）非线性误差：＜0.5%；

13）输出电阻：＜1Ω；

14）输出电流：15mA；

15）工作温度：-10~50℃；

6.2 WS-PA-10功率放大器

1) 输出功率：10W；

 2) 输出电流：2A；

3) 输出电压：±10V；

4) 频率范围：DC~20kHz；

5) 输出阻抗：1Ω；

6) 失真度：<2％；

7) 噪声：<5mV；

6.3中高频激振器 BK-4810

制 造 商：丹麦B&K；

1)工作频率：30~18KHz；

2)加速度：65g；

3)限 电 流：1.8A；

4)载荷：56g；

6.4标准加速度传感器指标（选配）

型号：BK-4374（选配）

制 造 商：丹麦B&K；

符合标准：ISO 5347；

灵 敏 度：1.28pC/g；

工作频率：1~26000Hz；

谐振频率：67kHz；

测量：5000g；

重量：0.75g；

工作温度：-74℃~250℃；

应用：用于标定传感器的灵敏度标定；

说明：由于BK-4374价格比较高，可以选购其它品牌或国产价格适当加速度传感器，然后定期到计量检测单位标定后用于传感器标定亦可。

7.定货型号

8.振动台BK-4810自身频响曲线

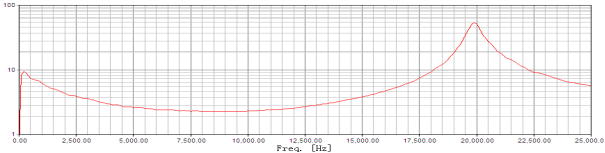

振动台BK-4810频响曲线（30~25000Hz）, 载荷5.3g

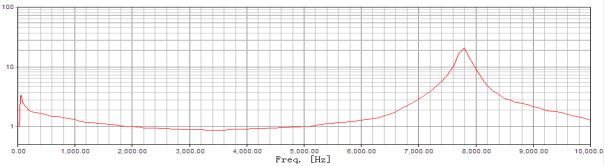

振动台BK-4810频响曲线（30~15000Hz）, 载荷21g

                               振动台BK-4810频响曲线（30~10000Hz）, 载荷56g

9.传感器频响特性曲线示例

  9.1 示例1：某加速度传感器频响和相位曲线

                                        加速度传感器频响和相位曲线30-5000Hz

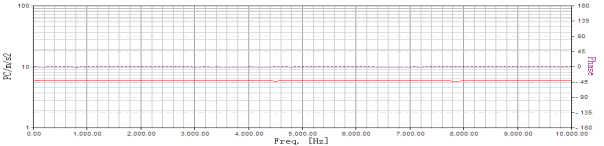

9.2 示例2：某加速度传感器频响和相位曲线

                                        加速度传感器频响和相位曲线30-10000Hz

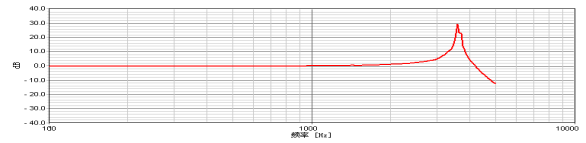

10.中频标定传感器频响特性曲线示例

  加速度传感器频响标定曲线(标定频响100~5000Hz)，测出其共振峰在3.5kHz

11.标定问题：该系统是否准确呢？

不论标定系统采用的功率放大器和激振器是国产或进口仪器设备，系统始终存在着非线性，但传感器标定采用的是比对法（通常称为“背靠背法”），标定以标准传感器为基准来标定其它传感器，本系统推荐使用丹麦B&K公司的2只标准传感器，B&K-4374S主要用于标定传感器的频响曲线，而B&K-8305主要用于标定传感器的灵敏度和低频传感器的频响曲线，目前国内计量部门基本采用丹麦B&K-8305来做为标准传感器，丹麦B&K-8305传感器采用激光法校准，满足国际标准ISO 16063-11 (以前的ISO 5347) 的要求。

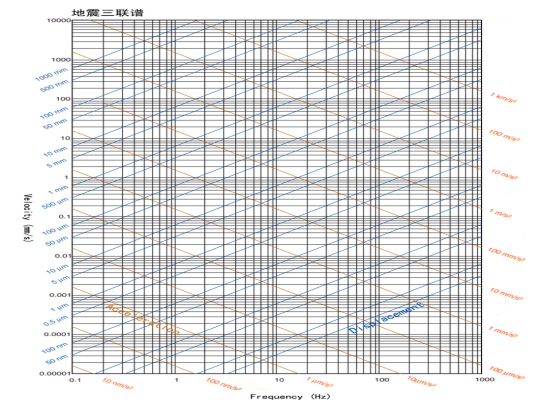

12.加速度、速度、位移三联谱

从加速度、速度、位移三联谱可查出他们3个量值在某频率（Hz）下的对应关系。从图中能看出，在低频时，位移量比较大；在高频时，位移很小。

图中单位、颜色：桔色加速度Acceleration（m/s2），黑色速度Velocity（mm/s），蓝色位移Displacement（mm），黑色频率Frequency（Hz）。
