一、结构与特长

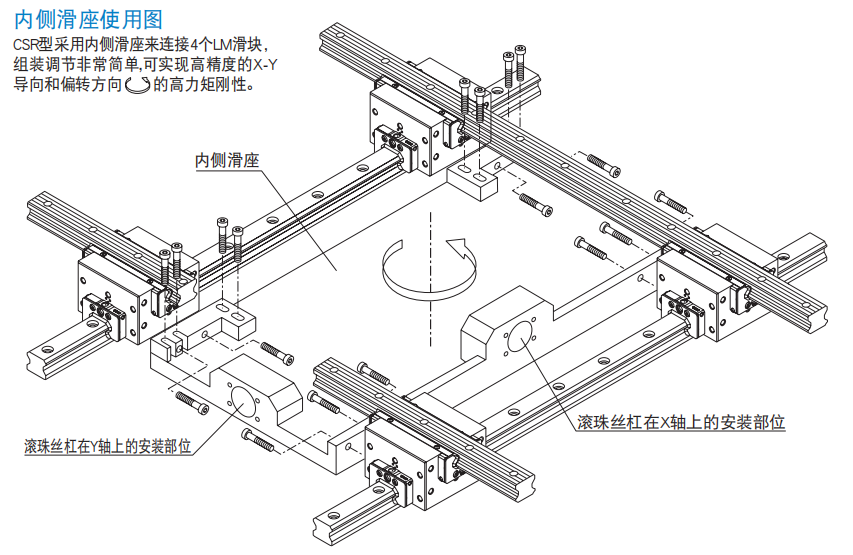

钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在LM滑块上的端盖板, 使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此即使抽出LM滑块,钢球也不会脱落。 本LM滚动导轨与拥有实际成绩、广获好评的HSR型具有相同的内部结构，2根LM轨道背面结合直交，形成一体。由于进行了极高精度加工，滑块六面体的垂直度误差在每100mm为2mm之内，LM轨道之间的垂直度也为高精度加工，因此能得到非常高的正交精度。由于只需CSR型便可构成直交的直线运动系统，因此不需要传统的滑动座架，X-Y运动的结构得到简化，使小型化成为可能。

二、4方向等负荷

为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45°配置，因此无论何种姿势都可以使用。

三、高刚性

因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得顺畅的直线运动。与背面结合并用螺栓固定的HSR型LM滑块相比,这种LM滑块的刚性要高出50%。所以适合于用来构建要求高刚性的X-Y工作台。

微型十字导轨

MX5M  MX7WM

重型静音十字导轨

SCR15S  SCR20S  SCR20  SCR25  SCR30  SCR35

重型普通十字导轨

CSR15S  CSR20S  CSR20  CSR25  CSR30 CSR35
