BC-50A半导体行业总有机碳分析仪

一、BC-50A半导体行业总有机碳分析仪产品特点

1.仪器采用便携设计，使用轻便，方便移动至取样点。

2.采用嵌入式系统，触摸屏设计，纯中文操作方便简易。

3.针对制药用水（TOC含量在1000ppb以下）总有机碳含量的检测设计，进行检测。

4.配备大量的储存空间，能够存储大量的测试数据。

5.中文打印，输出测试参数、测试结果。

6.在使用、贮存和更换过程中不需要气体或试剂，无移动部件，减少维修和维护成本。

7.当测试样品浓度超过规定限度，仪器能够自动报警，并输出控制信号。

8.符合《中国药典》规定的测试方案，可以提供 IQ/OQ/PQ 服务。

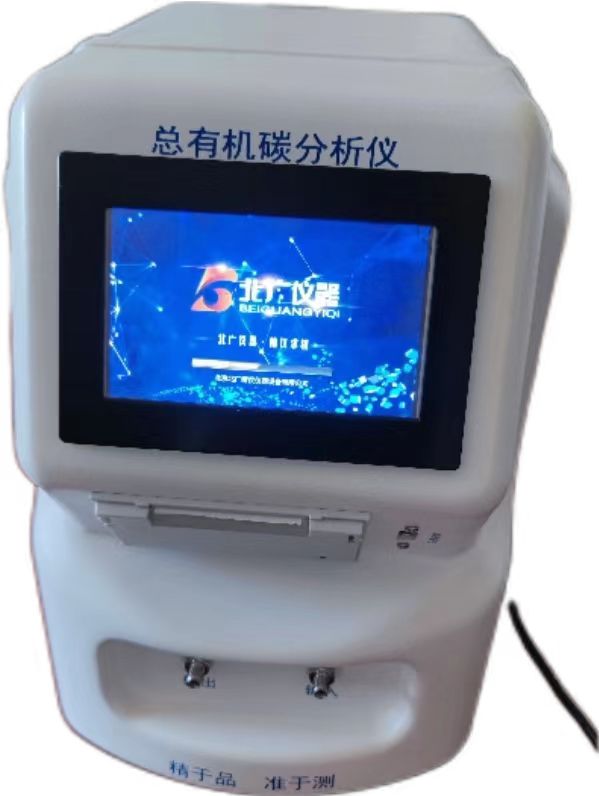

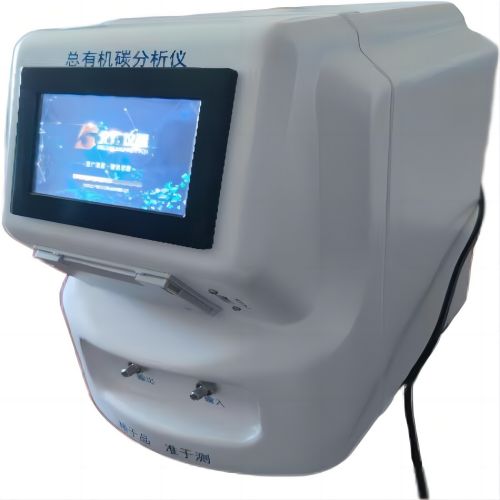

二、产品图片

三、BC-50A半导体行业总有机碳分析仪简介

半导体行业总有机碳分析仪可以检测TOC浓度从0.001mg/L到1.000mg/L的水样。本产品操作简单， 维护费用低，无添加化学试剂，操作人员无特殊培训或专业化学知识。

半导体行业总有机碳分析仪是北京北广精仪公司自主研发的高精度总有机碳分析仪器。产品使用电导率差值检测技术，检测精度高，响应时间短。产品符合法规和标准，可满足制药用水、注射用水、超纯水和去离子水的在线及离线的检测要求。

四、BC-50A半导体行业总有机碳分析仪工作原理

本仪器采用紫外氧化的原理，将样品中的有机物氧化为二氧化碳，二氧化碳的测试采用的是直接电导率法，通过测试经过氧化反应的样品的总碳含量和未经过氧化反应的样品总无机碳的含量差值来测定总有机碳含量，即：总有机碳（TOC）=总碳（TC）-总无机碳（TIC）。
五、BC-50A半导体行业总有机碳分析仪主要特征:

1、高精度、高灵敏度，操作简单。

2、人性化操作界面，有一键运行功能，自动管路清洗功能。

3、高性能CPU，触摸屏设计，大640*480点阵真彩显示器。

4、不用拆开机箱更换UV灯和泵管。

5、检测上限可设定，自动上限报警功能。

6、具有RS232数据接口，历史数据可存储6个月。

7、离线检测和在线检测可选配。

8、具有打印功能
六、结构特征与工作原理

1  — 镀有二氧化钛的螺旋石英玻璃管                     2  — 紫外灯

3  — 电导率传感器         4  — 延迟线圈          5  — 蠕动泵

                                                                                          工作原理示意图

水样通过进样口进入仪器后由分流器分成相等的两份，其中一份通过延迟线圈 4, 进入二氧化碳传感器 3 检测 TIC ，另一份通过镀有二氧化钛的螺旋石英玻璃管 1 ，并在 紫外灯 2 的照射下将水中有机物催化分解为二氧化碳，进入电导率传感器 3 检测 TC。

总有机碳可通过这个差值计算得到： TOC = TC–TIC，废液通过蠕动泵 5，从排液管 流出。

七、BC-50A半导体行业总有机碳分析仪性能规格:

测量范围：0.001mg/L～1.0mg/L（传感器可定制，浓度可调节达到1000mg/L，根据式样要求传感器定制调节到某一段浓度范围）

精 度：±4% 测试范围

分 辨 率：0.001mg /L

分析时间：连续分析

响应时间：4分钟之内

检测极限：0.001mg /L

样品温度：1- 70℃

重复性误差：≤ 3%

电源要求/功能：220V

显 示 屏：彩色触摸

八、BC-50A半导体行业总有机碳分析仪应用领域：

  制药用水（纯化水、注射用水）的在线监测和实验室测试，以及清洁验证；环保测试、电子行业、食品行业等。

产品说明:

BC-50A信号输出在线总有机碳分析仪采用世界先进的双波长红外外氧化技术，精度高、灵敏度高。高性能CPU，触摸屏智能化控制，具有离线分析和在线分析选配功能，配制外置式打印机，人性化的设计理念，更换UV灯和泵管不用拆开机箱，操作简单、方便，实现了分析仪器国产化。符合《中国药典》2020版附录 VIII R制药用水中总有机碳测定法，满足药典对仪器的要求：①TOC=TC-TIC，②系统适用性试验，③检测灵敏度（等于或小于0.001mg/L）。

九、主要配置

主机        一台

触摸屏  （镶嵌到仪器中）

微型打印机    一台

进样管      一条

电源线      一套

产品说明书    一份

产品合格证    一份

产品装箱单    一份

十、注意事项：

1.  更换紫外灯或蠕动泵管时，必须在打开仪器后盖板前切断电源，以避免发生电击危险。

2.  非本公司维修人员或授权专业人员不得随意拆卸机箱内部的零部件 及线路板，否则造成仪器损坏后果自负。

3.  更换保险丝请使用相同的规格，以免发生短路或者损坏仪器。

4.  本产品需一级安全防护，电源必须可靠接地,否则可能导致触电事故或损坏仪器。

5.  仪器使用时，若水样中含有可见的不溶性微粒，必须在进样管前安装 微粒过滤器，以免仪器内部管路发生堵塞。若在线检测的水样中固体悬浮 物含量较高，须定期更换过滤器。

6.  若先前检测的水样中有机碳浓度超出了仪器的检测范围，在检测其它 有机碳浓度相对较低的水样之前，先用高纯水或有机碳浓度较低的去离子水冲洗管路，冲洗时间参考说明书。

7.   若仪器作在线检测使用，需在离线状态下冲洗管路和校准完毕后再 连接在线检测装置。
