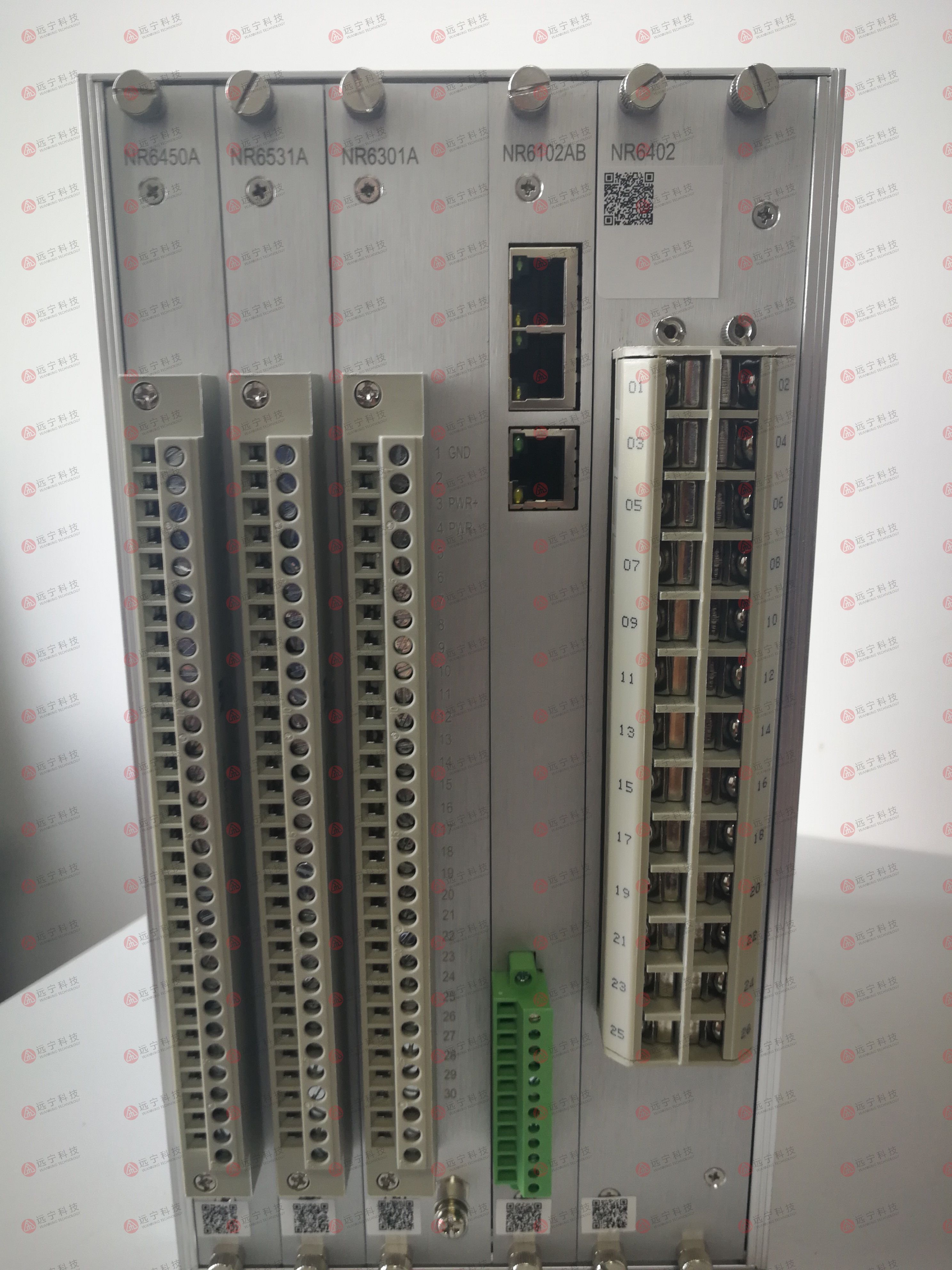

PCS-9611C线路保护装置

PCS-9611C线路保护装置

PCS-9611C线路保护装置

1.1 应用范围

PCS-9611C 线路保护装置适用于 110kV 以下电压等级的非直接接地系统或小电阻接地系统中 的线路保护及测控。装置通过常规电磁式互感器采集模拟量，支持 IEC61850 规约。

1.2 功能配置

保护

1 复压闭锁过流保护 3 段 Ⅰ、Ⅱ、Ⅲ段复压、方向可投退，方向固定指向线 路

2 零序过流保护 2 段

3 过流加速保护 1 段 后加速

4 零序加速保护 1 段 后加速

5 PT 断线相过流保护 1 段

6 重合闸 本装置为一次重合闸

7 低频减载

8 低压减载

9 过负荷告警

10 小电流接地选线

测 控

11 遥信

20 路 自定义遥信开入，事件顺序记录（SOE）

12 遥测 13 个

13 遥控 3 组 断路器、刀闸及地刀遥控分合或手车遥控进出

14 遥脉 4 个 正、反向有功电度，正、反向无功电度

保护信息

15 在线监测信息 保护遥测、定值区号、装置参数、保护定值、遥测

16 状态变位信息 保护遥信、保护压板、保护功能状态、装置运行状 态、远方操作保护功能投退

17 告警信息 故障信息、告警信息、通信工况、保护功能闭锁

18 保护动作信息 保护事件、保护录波

19 就地及远方操作 装置参数、保护区号、保护定值、软压板等就地和 远方修改操作，支持远方操作双确认

PCS-9611C线路保护装置

1.3 性能特征

1. 高性能的通用型硬件，实时计算：采用 32 位高性能的双核处理器，核 1 完成保护运算与 出口逻辑，核 2 实现事件记录、故障录波、人机接口、后台通信及打印等功能。高性能的 硬件了装置在每一个采样间隔对所有继电器进行实时计算。

2. 双重化采样：采用双重化采样及互校技术，一路用于保护元件动作行为计算，一路用于开 放出口正电源，确保保护采样的可靠性和保护行为的正确性。

3. 软件模块化设计：装置提供完备的保护功能，各保护元件按模块化设计，相互独，可灵 活配置。

4. 通信功能齐全：具有灵活的通讯方式，可配 3 个 100Mbps 以太网接口，2 个 RS-485 串口， 1 个 RS-232 打印串口。支持电力行业通讯标准 DL/T667-1999（IEC60870-5-103）和 DL/T860（IEC61850）。支持 100Mbps、超五类线或光纤通讯接口。

5. 调试维护方便：具有友好的人机接口和丰富的 PC 机辅助软件，方便装置设置和调试。
