小落锤冲击试验机厂家供应XJL-120

小落锤冲击试验机厂家供应XJL-120主要技术参数

1.  使用温度：20℃±5℃；

2.  附近无大的振动源，无强的电磁场；

3.  环境中无腐蚀性介质，并注意做到电控箱通风良好；

4.  电源：交流220V±10％ 5A  50Hz；

5.  锤体质量：1KG、2KG、3KG、1.3608KG。

6.  工件平台高：40㎜；圆弧台高：54mm;

7.  冲击高度：1000～1500㎜；

8.  高度定位误差：±5㎜；

9.  外形尺寸：主机（长×宽×高）

500㎜×400㎜× 2000㎜

10.整机重量：约80㎏。

小落锤冲击试验机厂家供应XJL-120主要的构造及原理

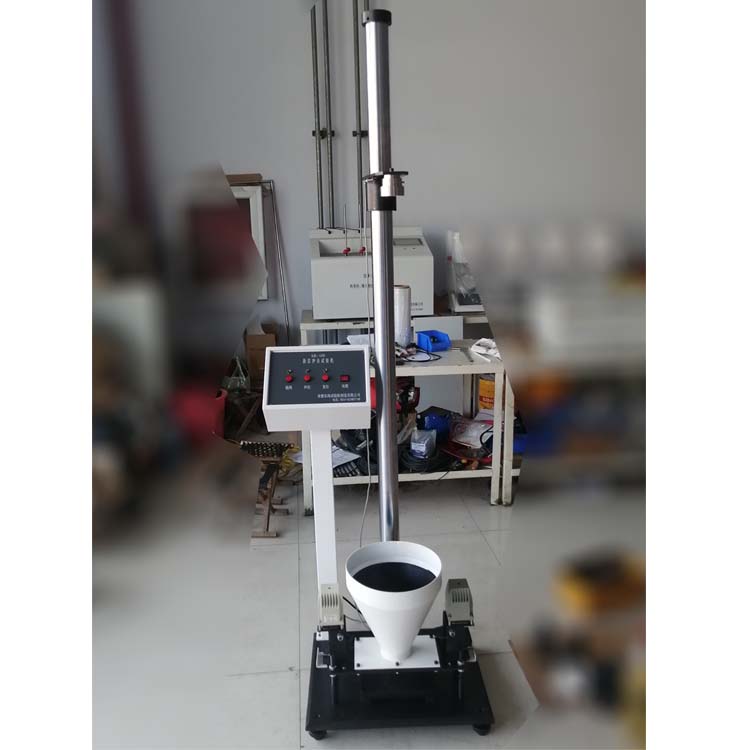

1)  试验机主要由工作台、防止二次冲击机构、立柱管、锤体、锤体吸盘及自动落锤机构、电控箱、机座等组成。

2)  试验机工作原理：

在试验机立柱的吸锤机构上，装有一个电磁铁用以控制落锤，冲击试样达到测试目的。当锤体冲击试样后，试样没破碎使锤体产生反弹时，光电信号控制抱锤机构迅速将反弹锤体接住，达到防止二次冲击的目的。

小落锤冲击试验机厂家供应XJL-120试验机的安装

试验机拆箱后，置于注好地脚螺钉的基础上，调整机座底面使导向管的铅锤度达到1/1000，紧固地脚螺钉，连接好控制箱与主机之间的电缆，接好电源。

使用方法

1)         开启机器电源，

2)  根据被测管材直径选择平台：

放置好试样，手动调节升降杆螺母，观察试样上表面刚好接触电眼时停止；使监测冲击电眼不被遮挡，零点指示灯熄灭。选择锤体，根据锤体长度调整吸锤板下沿与标尺刻度，吸盘至下沿高50mm,标尺零点为底板平面。

计算落锤高度如下例：2KG锤长135mm,平台高40mm,试样厚10mm,那么，吸锤板下沿调到刻度为1235mm时,落锤冲击高度为1200mm。（落锤冲击高度=锤长-50mm-平台高-试样厚度高点+1200mm）。

3)  按下“抱闸”钮，按下“冲击”钮，指示灯亮，取锤体放入吸盘内，再次确认试样放置完好，按动“冲击”钮，锤体落下，击中试样后弹起，二次冲击装置动作，接锤板闭合，快速取出锤体，否则，3秒后打开。试验完成。
