ckd电磁阀FAB21-6-1-12CAB-1

福州协盛机械设备有限公司是日本CKD一级代理，主要销售电磁阀、方向控制阀、气缸、过滤器、调压阀、油雾器、流体控制阀、气管、接头、压力开关、真空元件等气动元件，质量和期货都很有优势！

日本喜开理公司CKD Corporation是世界三大气动公司之一，是日本CKD株式会社投资的企业，主要制造气源处理三大件、气缸、电磁阀等自动化产品。

在世界的每个角落，CKD都以它 的质量和优质的服务倍受广大用户的青睐！

张180-5901-0003

0591-2660-0555

企Q:28533-87804

微号：19906-018235"

通用规格

项目  GFAB

使用流体：压缩空气

动作压力范围：0～1.4(因型号不同，请参照各机种规格的动作压力差)

耐压（采用水压）Mpa：2.1(但是，仅对于GFAB11?GFAB21耐压是1.5)

流体温度℃：AC：－10～60、DC：－10～40(不得冻结)

环境温度℃;AC：－20～40、DC：－20～40

耐热等级;B

环境条件:不适用于腐蚀性气体和易爆性气体

阀构造:直动型截止构造

阀座泄漏cm 3 /min:0.2以下

安装方式：任意

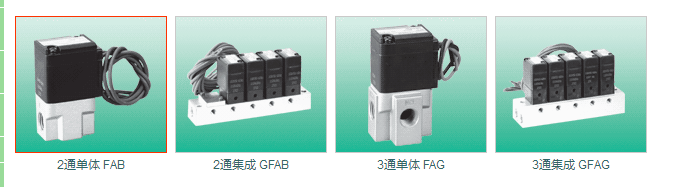

FAB21-6-1-12CAB-1

FAG11-M5-Y-12CAB-1

GFAB31-2-7-12CN-1

GFAG21-Z-5-12CN-1

〈型号表示例〉

GFAB31-2-7-12CN-1

机种名：GFAB

系列尺寸 ：28 mm

回路构造　：通电时通· 集中给气型

通孔 　　：φ2

集成连数 ：7连

阀体·密封件材质组合： 阀体-PPS、密封件-丁腈橡胶

线圈选择项 ：直接导线

手动装置　：手动非锁定式

电压　： AC100V 50/60Hz,AC110V 60Hz

　　：无遮蔽板

ckd电磁阀FAB21-6-1-12CAB-1

※1：对于集成连数，请选用2连～10连的任意连数。

※2：2. 带遮蔽板时，请选用 d 项中的X、 i 项中的电磁阀数、 j 项中的遮蔽板数。

※3：GFAB11 15的 f 项2G时为小型端子箱（G1/4）。

※4：GFAB21 25的 f 项2G?2HS时为小型端子箱（ Pg9 ）。

※5：有关浪涌吸收器，f 项2CS时为线圈内置式、2HS 3RS时为端子箱内置式。

※6：对于电压有特殊需求时，请咨询本公司。

※7：面对底板配管的A（个别）气口，从右侧起排列电磁阀。

※8：对于遮蔽板和底板配管的订单，请咨询本公司

张180-5901-0003

0591-2660-0555

企Q:28533-87804

微号：19906-018235"

〈型号表示例〉

FAB21-6-1-12CAB-1

机种名：FAB

系列尺寸：22 mm

动作区别：通电时通型

接管口径：Rc 1 / 8

通孔 ：φ1.5

阀体·密封件材质组合： 阀体-铝 密封件-丁腈橡胶

线圈选择项 ：直接导线

手动装置　：手动锁定式

其他选择项 ：带安装板

电压　　　： AC100V50/60Hz、AC110V60Hz

ckd电磁阀FAB21-6-1-12CAB-1

〈型号表示例〉

FAG11-M5-Y-12CAB-1

机种名：FAG

系列尺寸　：18 mm

动作区别　：通用型

接管口径　：M5

通孔 　　：φ0.8

阀体·密封件材质组合： 阀体-铝、密封件-丁腈橡胶

线圈选择项 ：直接导线

手动装置　：手动锁定式

其他选择项 ：带安装板

电压　　　　：AC 100V 50/60Hz,AC110V 60Hz

3QRA110-M5-C2-3?

1126-16C-W-FM/Z

AX4300TH-DM04-EB-P3-U0/Z

4F310E-08-TP-DC24V

C4020-15-W-F

C3020-10-W-F-UK

C8000-25-W-F

4F620-20-AC220V

4F520-15-AC220V

SCS2-LB-160B-850

LML-SHS25C

PPX-R10PC-6M

W3000-10-W-NT8-B3W

SAB1W-10A-0

SAB1W-15A-0

2QV-06-06

SC3P-8-6

SC3P-M5-6

CHV2-10

〈型号表示例〉

GFAG21-Z-5-12CN-1

机种名：GFAG

系列尺寸　：22 mm

回路构造　：集中给气·集中排气型

通孔　　　：φ1

集成连数 ：5连

阀体·密封件材质组合： 阀体-PPS、密封件-丁腈橡胶

线圈选择项 ：直接导线

手动装置　：手动非锁定

电压　　　： AC100V 50/60Hz ?AC110V60Hz

　：无遮蔽板

ckd电磁阀FAB21-6-1-12CAB-1
