微机控制波纹管力学性能试验机（WXBHG-20B）

WXBHG-20B微机控制波纹管力学性能试验机

一、产品简介

该试验机采用日本松下进口的交流伺服电动机作为动力源；采用芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了双显控制和显示的全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，满足交通部《JT/T529-2016预应力混凝土桥梁用塑料波纹管》的要求，可完成塑料波纹管的环刚度试验、局部横向荷载试验、纵向荷载试验、塑料拉伸强度试验，是交通部综合甲级和桥隧专项检测资质必备设备。满足《JG 225-2007预应力混凝土金属波纹管》的要求，可完成金属波纹管的径向刚度（集中荷载和均布荷载作用下）试验,可扩充交通工程材料力学性能检测功能。

二、主要技术指标

1、 最大试验力：20kN。

2、 试验力分档：全量程不分档。

3、 试验力准确测量范围：0.2kN～20 kN。

4、 试验力测量准确度：±1%。

5、 位移分辨率：0.01mm。

6、 位移速度控制范围：0.01mm/min ～ 500mm/min无级调速。

7、 控制方式：位移、力、变形三闭环控制，具有恒力稳压功能。

8、 波纹管内径测量范围：Φ50mm～Φ160mm。

9、 波纹管内径测量分辨率：0.01mm。

10、拉伸试验空间：0～1500mm。

11、压缩试验空间：0～1500mm。

12、试验空间宽度：0～400mm。

13、环刚度试件长度：300mm±10mm。

14、局部横向荷载试件长度：1100mm。

15、局部横向荷载试验压头半径：6mm。

16、集中荷载压头直径：10mm。

17、均布荷载试验试样规格：圆管：Φ40～Φ132mm共19种，扁管：52～90mm共6种。

18、采用微机全自动控制。

19、供电电源功率：0.5kW，220V，50Hz。

20、工作环境： 室温10～35℃，湿度20%～80%。

三、配置清单

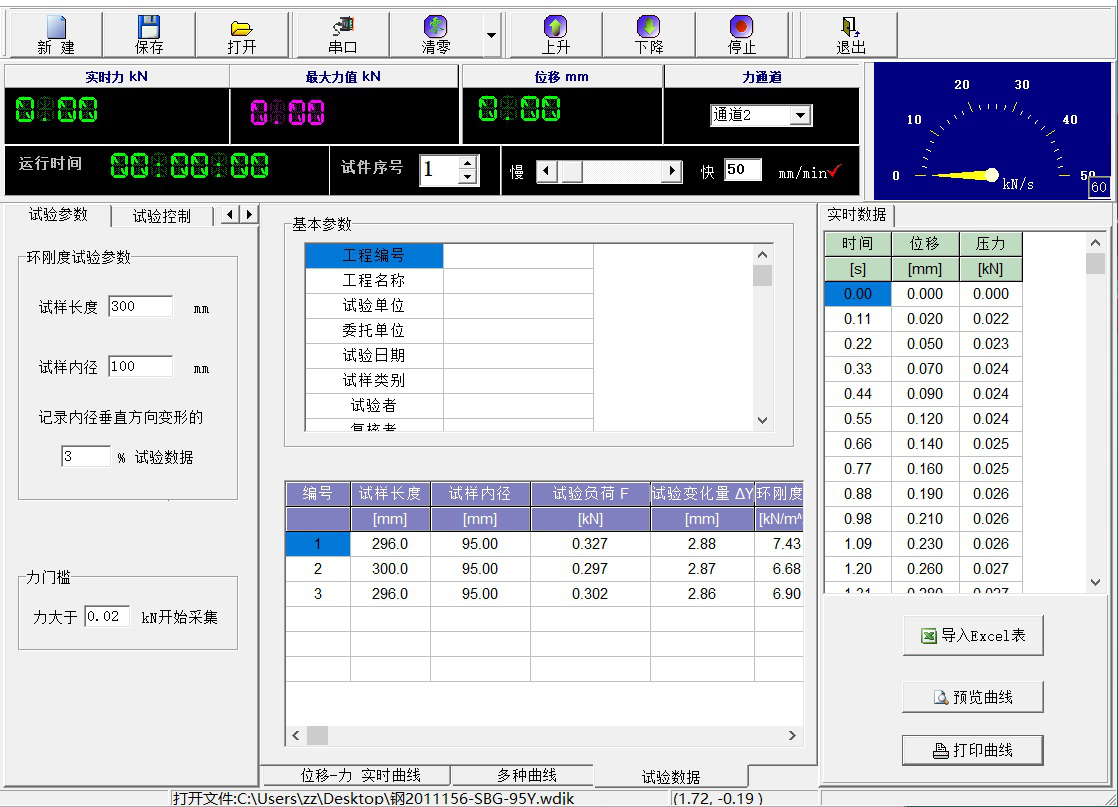

                                                                    控制界面

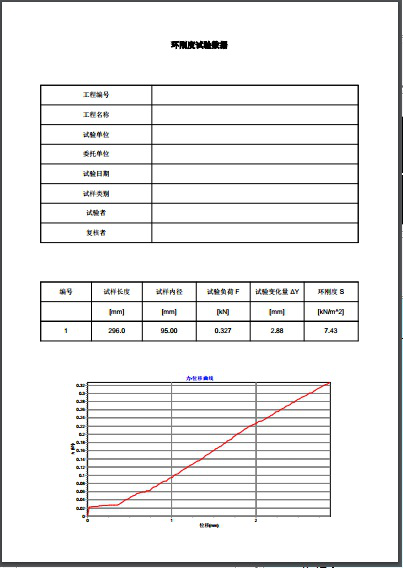

                                            报表界面
