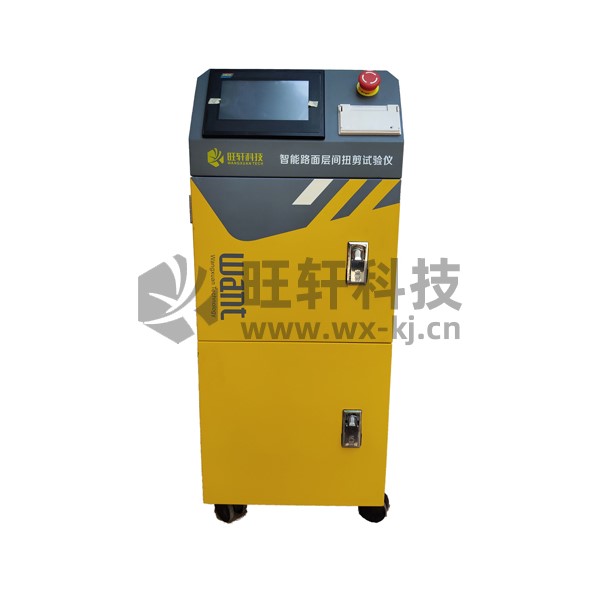

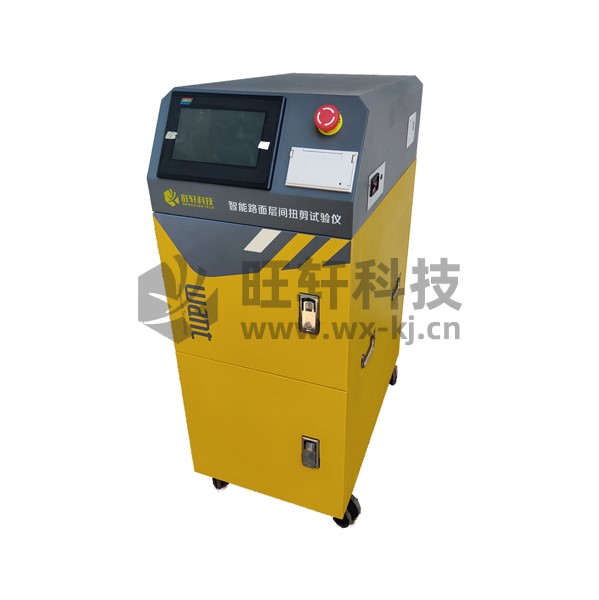

WXNJ-10智能路面层间扭剪试验仪
（专利号：ZL 201810497664.1、ZL 201820767182.9、ZL 201830228380.3 软件著作：2020SR0046967）
一、产品简介
智能路面层间扭剪试验仪是湖南旺轩科技有限公司根据交通运输部相应规范，与相关科研单位联合开发的一款用沥青路面层间力学性能的检测设备，主要用于沥青路面与水稳层间扭剪力学性能检测。本仪器可用于室内试验和现场路面检测。本仪器采用电机伺服伺服控制技术、传感器技术、计算机数据采集与处理技术以及全数字闭环测控系统开发的。满足JTG 3450-2019《公路路基路面现场测试规程》标准要求。
二、技术参数
1、最大垂直荷载：10KN。
2、垂直荷载分辨率：1N。
3、垂直荷载测量精度：优于±1%。
4、试验加载法向压强：0~700kPa任意设置。
5、最大扭转荷载：400N.m。
6、扭转分辨率：0.1N.m。
7、扭转测量精度：优于±1%。
8、扭转加载速率：0.1-5r/min可调，软件任意设置。
9、扭转角度测量范围：0-180°。
10、扭转角度测量分辨率：0.1°。
11、温度测量范围：-50℃~100℃。
12、温度测量精度：±0.5℃。
13、垂直加载采用日本松下伺服系统加载恒载。
14、扭转加载采用日本松下伺服电机驱动加载。
15、测试试样直径：100mm。
16、7寸触摸电脑自动控制，可绘制实时曲线。
17、微型打印机现场打印测试结果。
18、配有windows系统操作应用软件，可通过USB通讯线将仪器中的数据导出到计算机中进行分析处理。
19、仪器具有超载、电子限位等多重保护功能。
20、仪器安装有万向轮，可自由推动行走，减轻操作者搬运负担。
21、室内供电电压：AC220V，50HZ；现场供电：车载12V逆变电源。
22、总功率：1.5kw。
23、外形尺寸：350*500*920mm。
24、总重量：110kg。
三、装箱清单
序号 | 名称 | 数量 | 备注 |
1 | 扭剪主机 | 1台 | 含松下伺服电机 |
2 | 伺服控制采集仪 | 1台 | 7寸触摸电脑（已安装在主机上） |
3 | 测力传感器 | 1只 | 10KN（已安装在主机上） |
4 | 扭矩传感器 | 1只 | 400N.m（已安装在主机上） |
5 | 微型打印机 | 1台 | 已安装在主机上 |

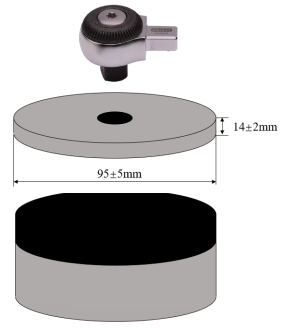

6 | 扭剪夹具 | 1套 | |
7 | 定位底座 | 1个 | |
8 | 扭剪盘 | 3个 | |
9 | 电源线 | 1根 | |
10 | USB通讯线 | 1根 | |
11 | 数据处理分析软件 | 1份 | |
12 | 说明书 | 1份 | |
13 | 合格证 | 1份 | |
14 | 保修卡 | 1份 |

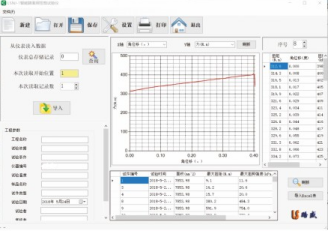

控制界面
报表界面
四、产品证书
