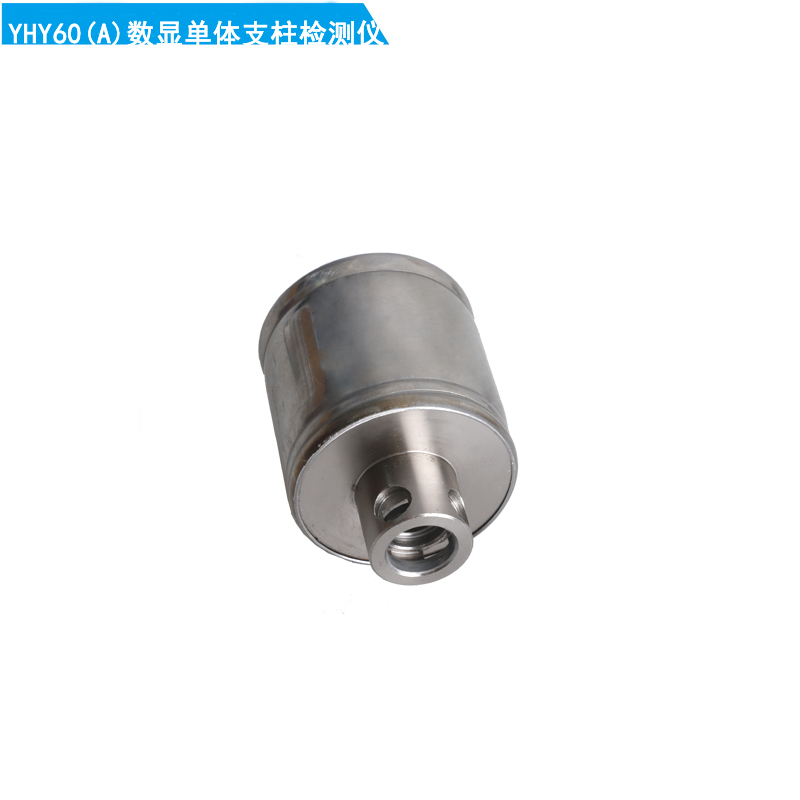

数显单体支柱测压仪YHY60（A）

数显单体支柱测压仪YHY60（A）特点：

a、可拆装外壳，其他公司都是一次滚压成型，没法换电池。

b、具备报bao jing 和光控功能，电子自动校零，免拆校零。

c、电路板、传感器、外壳整机具备特殊防水工艺，更加防潮和稳定。

d、强度you ji 玻璃显示窗口。

e、数字显示直观、准确。

数显单体支柱测压仪YHY60（A）技术参数：

1、量程：0--60Mpa

2、显示方式：三位数码管

3、精度：百分之2.5

4、电源：3.6V

5、重量：1.6Kg

6、通用接口：KJ10

7、工作电流：7mA

数显单体支柱测压仪YHY60（A）安装方式：

 综采支架监测： 将测压表吊挂或固定安装在支架下面（根据不同的支架形式选择合适的位置），传感器通过Ф10mm 高压油管与立柱测压孔连接。

单体液压支柱监测：单通道矿用数字压力计配固定式转接阀，转接阀与单体支柱三用阀连接即可。

 用矿灯照射指示窗口一次或按下 启动键，两种方法均可使显示窗显示压力（单位：MPa ），5 秒后自动关断电源。数字压力计显示不稳，且显示很暗时，为电池电压不足，应更换电池。

单体液压支柱的工作阻力与初撑力的区别

初撑力是支架给与顶板的力叫初撑力。工作阻力是顶板作用在支架上的力叫工作阻力。

  升柱后，高压液体进入液压支架各立柱的活塞腔，立柱逐渐升起直至顶梁与顶板紧密接触为止；与此同时，在立柱活塞腔内的高压液体的压力迅速到液压泵的工作压力。当高压液体充满活塞腔时，液控单向阀关闭，将高压液体锁在活塞腔内。此时，工作在泵的工作压力下的高压液体压力称初撑压力，支架（所有立柱）对顶板的支撑力称初撑力。

 支架达到初撑力后，顶板不断下沉，活塞腔的体积不断变小，活塞腔内高压液体的压力不断加大。为保护液压支架的立柱不被高压液体损坏，在活塞腔的液压回路中设阀（又称屈服阀）。当顶板下内沉，活塞下缩到6－10mm时，若顶板再继续下沉，阀容（屈服阀）动作，从活塞腔内放出一点高压液体，使活塞腔内高压液体的压力保持在阀调定的压力下。此时，工作在阀调定压力下的高压液体压力称阀工作压力（屈服压力），支架（所有立柱）对顶板的支撑力称工作阻力（即屈服载荷）。

  单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤层回采工作面，所适应的煤层顶底板条件是：顶板落后不影响支柱的回收，底板不宜过软，支柱压入底板不恶化底板的完整性，否则应加大底座。在煤质较松软的炮采工作面内使用时，对活柱体镀层表面采取保护措施，以防崩坏。支柱与木顶梁配合或做点柱使用时，应将顶盖换成柱帽，以免损坏木梁。
