铜冶炼高温工况雷达液位计测量案例

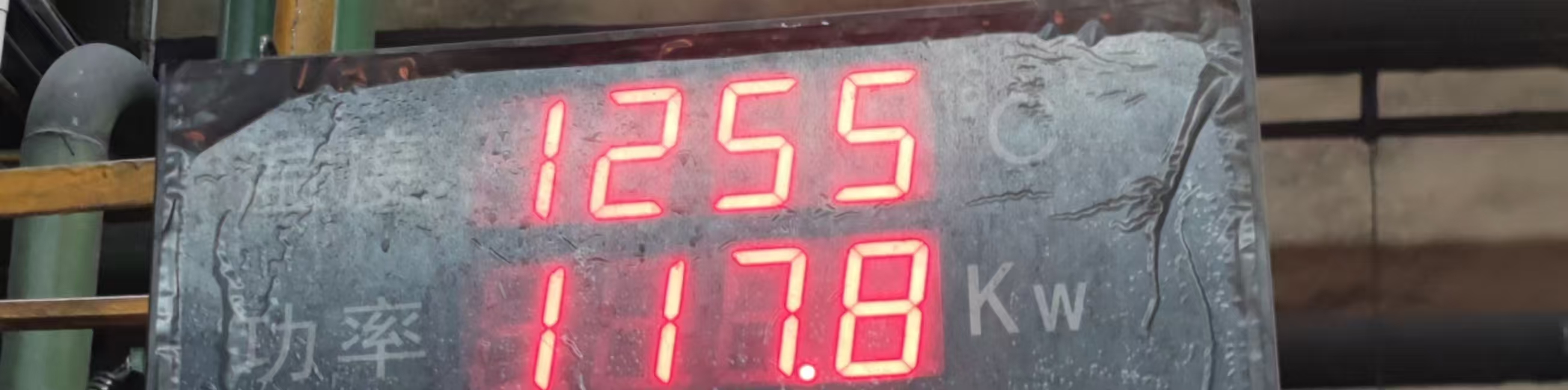

针对高温介质（通常指过程温度超过200℃，甚至高达800℃以上）的雷达液位计测量，是工业自动化中的一个技术难点。雷达电子部件对温度敏感，而高温介质（如熔盐、沥青、高温焦炭、熔融金属）会对仪表造成热辐射和热传导损伤。

以下是针对高温介质的雷达液位计选型与安装的专项解决方案：

一、 核心技术选型：高温专用雷达

并非所有雷达都能用于高温环境，必须根据具体温度区间和工况选择合适的天线类型。

1. 透镜天线雷达（带有高温隔离窗）

原理： 天线被一个耐高温的密封透镜（通常为PTFE或陶瓷）完全隔离，电子部件与过程介质之间无直接连通。

优势： 密封性极佳，透镜材料可以阻挡热蒸汽进入天线腔体。

适用温度： 带PTFE透镜最高可达 +200°C；带陶瓷透镜最高可达 +400°C。

适用场景： 高温蒸汽、轻微腐蚀性介质。

2. 喇叭口天线 + 气体吹扫

原理： 使用金属喇叭口天线，通过向天线内部持续通入冷却气体或吹扫气体。

冷却作用： 气体流经天线内部，带走传导上来的热量。

清洁作用： 防止介质凝结或粉尘附着在天线口。

适用温度： 过程温度可达 600°C - 1000°C（取决于吹扫气体的流量和冷却效果）。

适用场景： 高温焦炭塔、水泥窑预热器、高温烟气管道。

3. 杆式/缆式导波雷达 + 高温延长单元

原理： 在电子单元和过程法兰之间安装一个散热延长段（隔离短节）。

机制： 利用空气或散热片将法兰传导的热量在到达电子腔室前散发掉。

适用温度： 过程温度可达 400°C - 600°C。

适用场景： 高温导热油罐、沥青储罐、熔盐储罐。

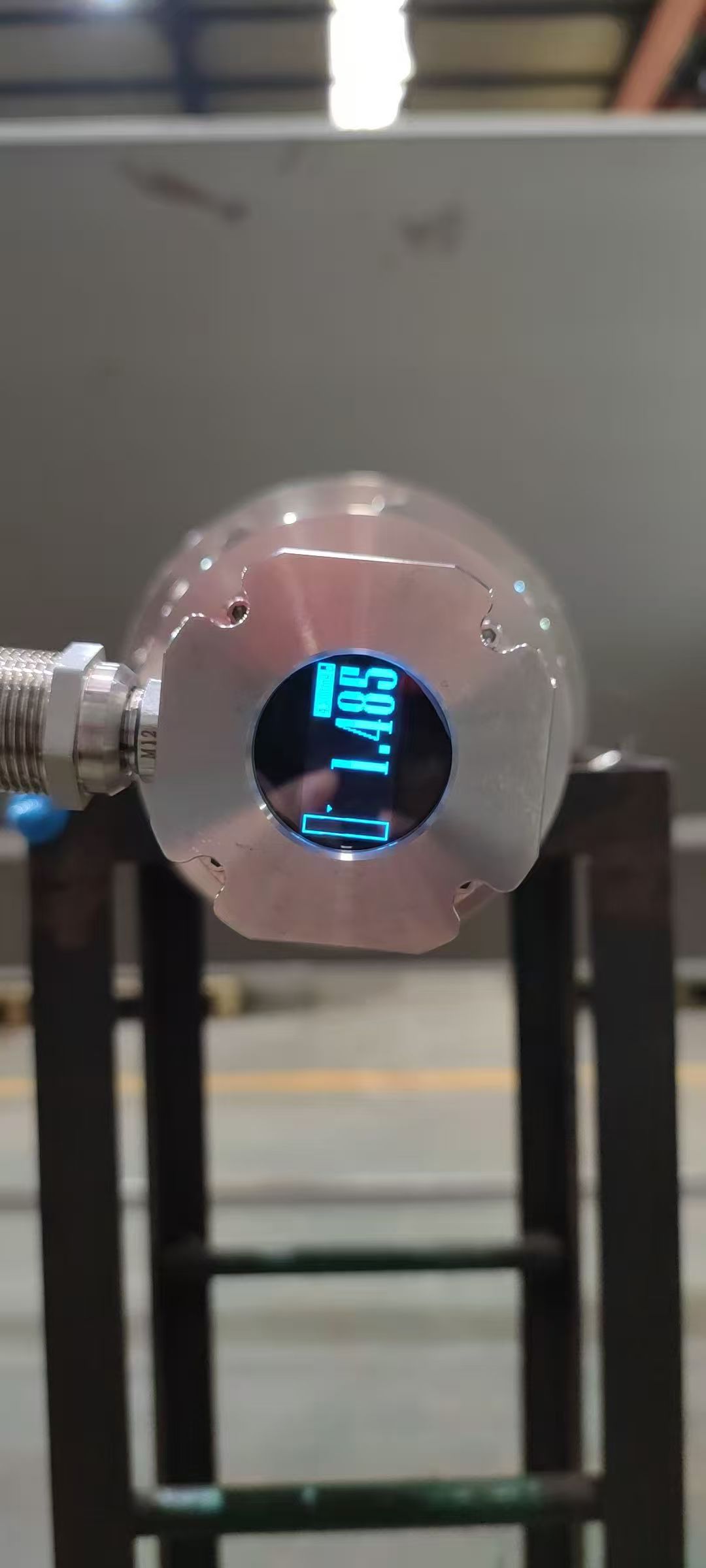

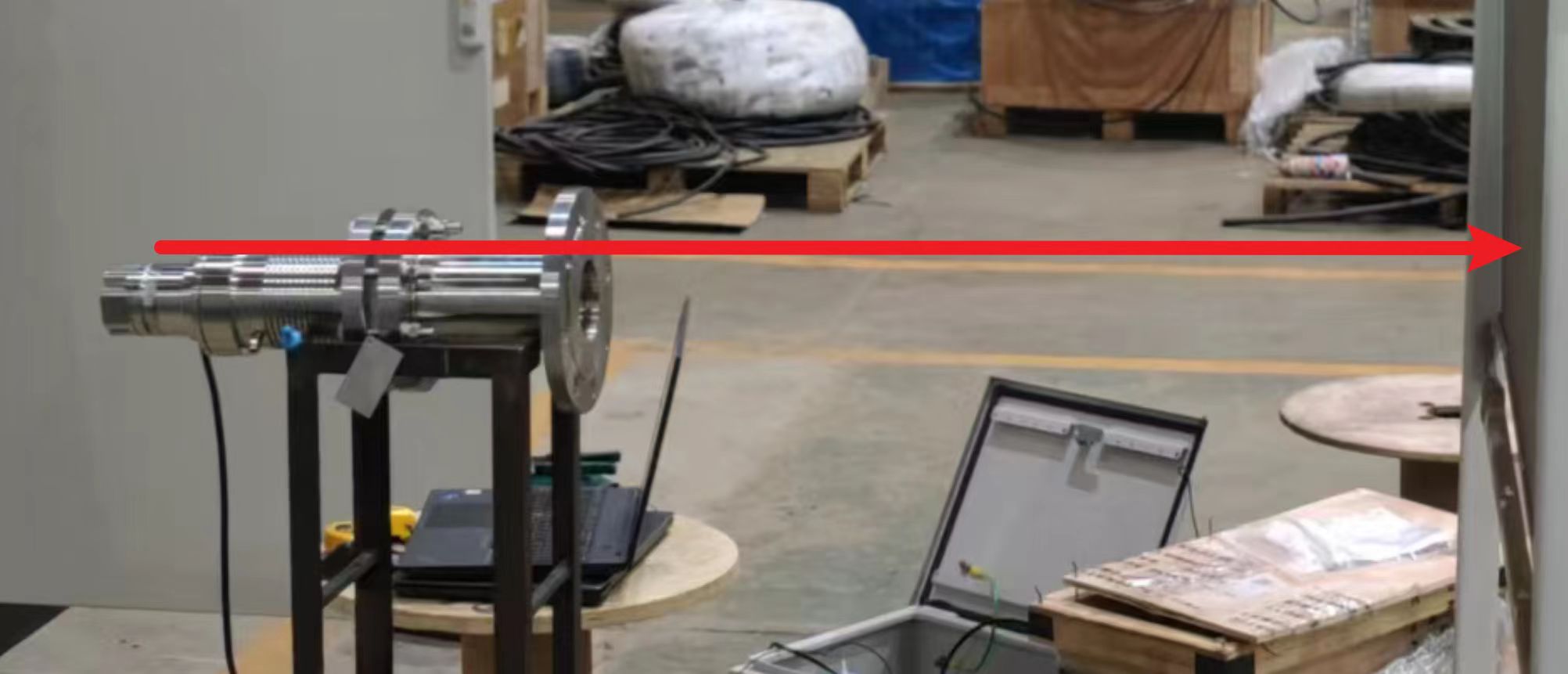

4. 高温隔离天线（Water Cooled/Jacketed）

原理： 在雷达的法兰和天线周围设计水冷夹套，通循环冷却水带走热量。

适用温度： 极端高温，如 >1000°C（冶金行业）。

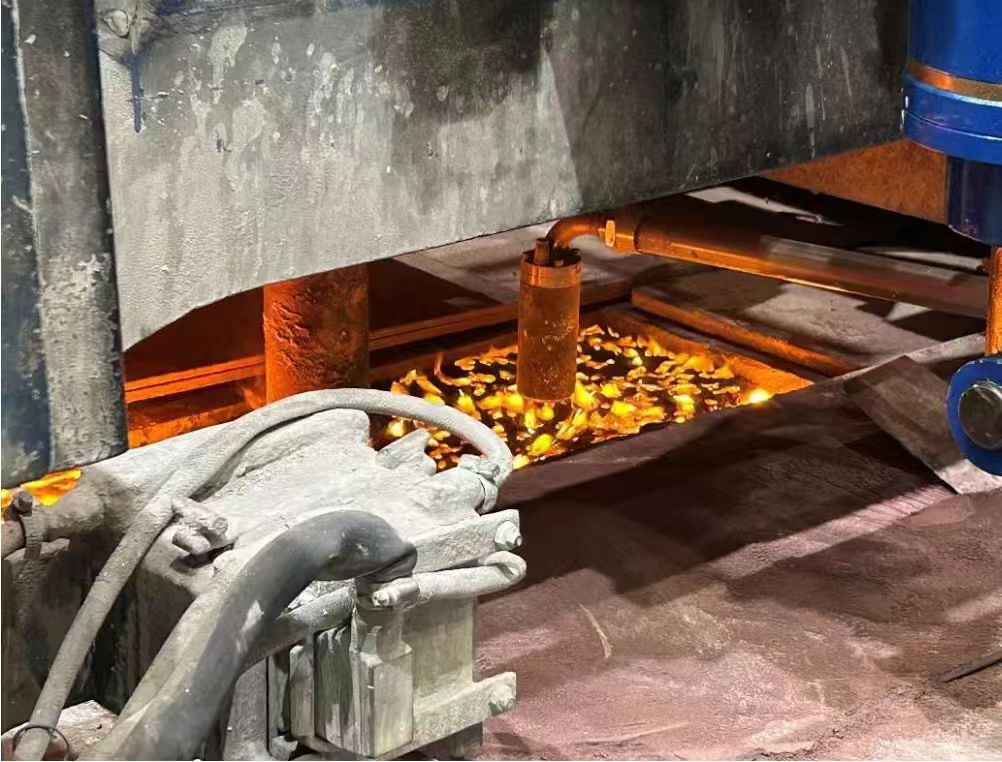

适用场景： 高炉熔渣、熔融金属液位监测。

二、 针对高温工况的安装与防护方案

即使选对了雷达型号，错误的安装方式也会导致仪表损坏。

1. 加装散热短节

做法： 在工艺法兰和雷达表头之间，增加一段空心金属短节。

作用： 这段短节增加了散热面积和导热路径长度。虽然短节内部温度可能高达几百度，但热量在到达电子部件前通过空气对流散发，确保表头温度低于 80°C。

适用： 几乎所有接触式高温测量。

2. 吹扫冷却系统

做法： 利用仪表接口（通常为 1/4 NPT）接入仪表气。

对于非接触雷达： 气源吹向天线口，防止高温粉尘堆积。

对于导波雷达： 气源吹向连接处，降低过程密封处的温度。

关键点： 必须是清洁、干燥的仪表空气或氮气，防止污染介质或冻结。

3. 隔热层与热隔离

做法： 在储罐/容器的保温层基础上，雷达安装的法兰颈部也需要做保温，或者反过来保持裸露？

注意： 如果罐体温度极高（如 500°C），通常建议法兰颈部裸露，或者加装散热片，不要用保温棉完全包裹法兰颈部，否则热量无法散发，会直接导入表头。

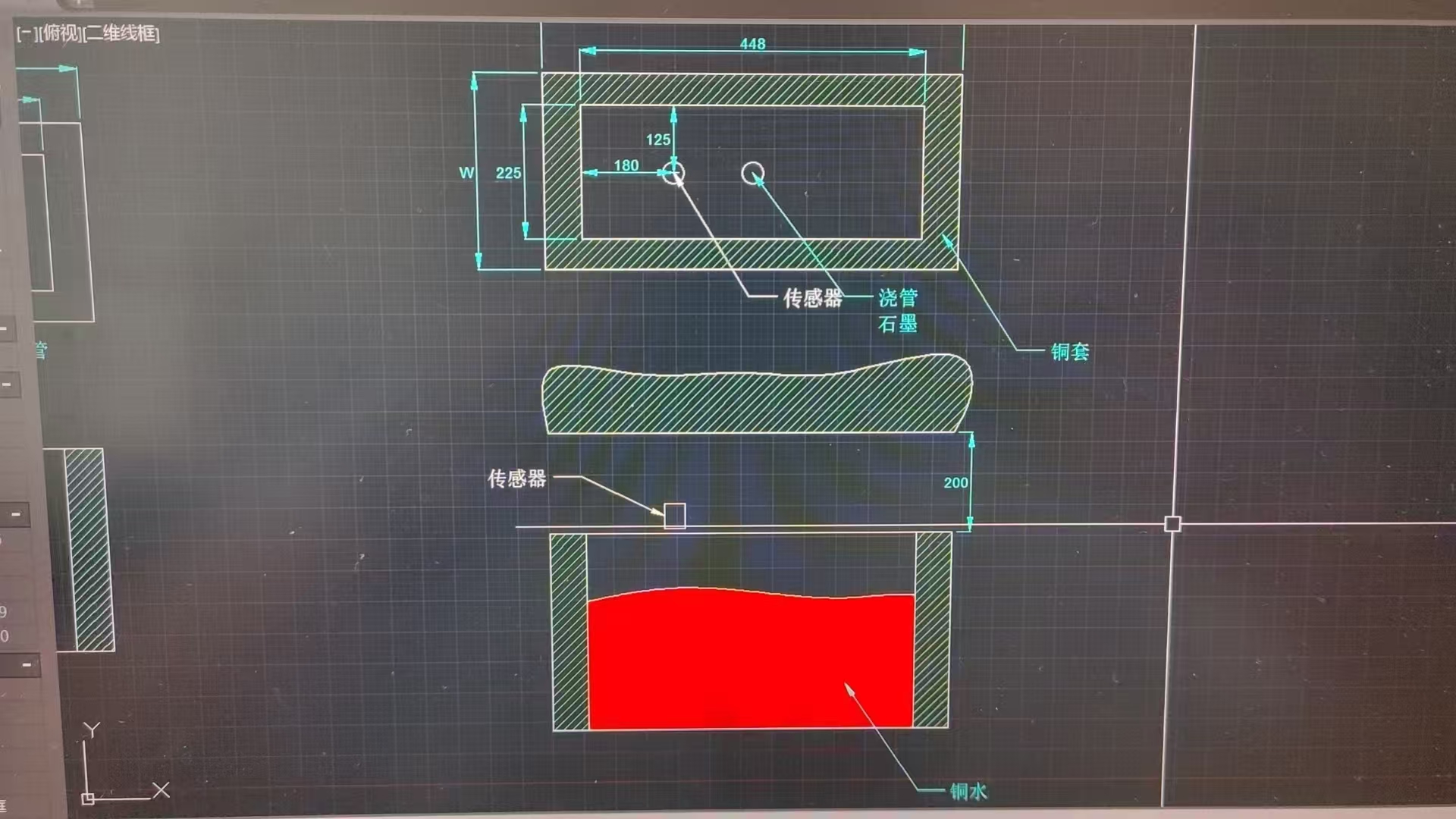

4. 安装位置优化

避免热辐射直射： 对于开口罐或高温火焰附近，雷达应安装在远离进料口或火焰直射的位置。

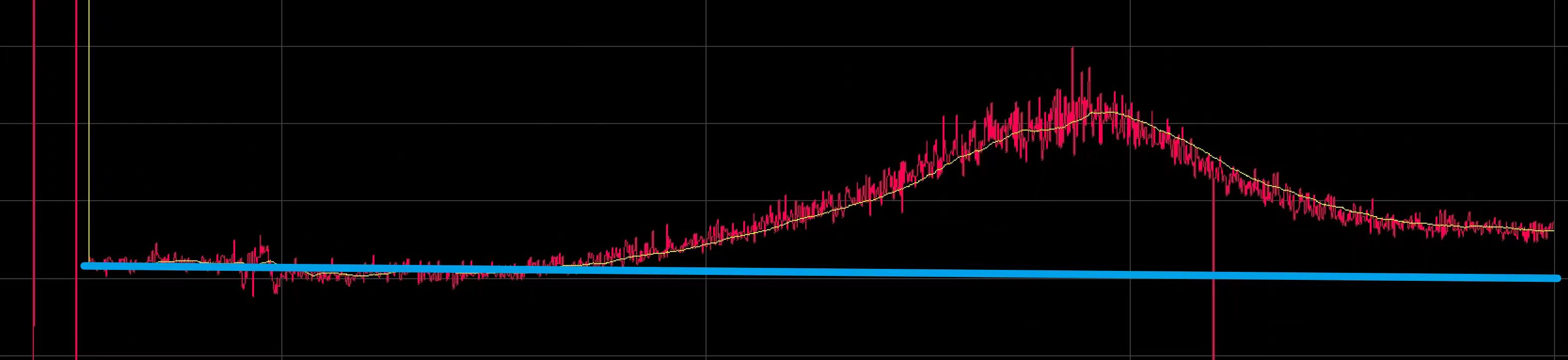

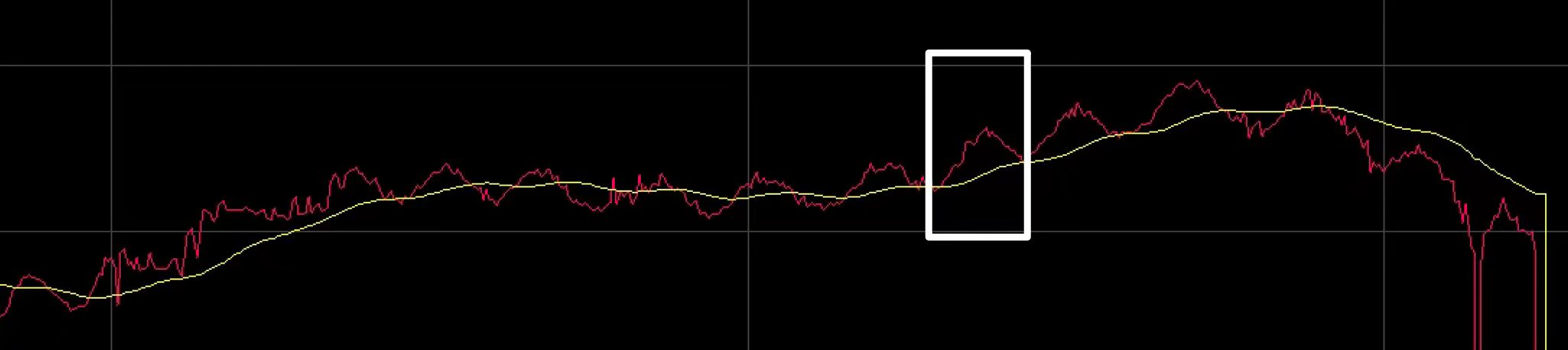

导波管/旁通管： 如果罐内存在剧烈的高温湍流或蒸汽涡流，建议将雷达安装在导波管（静止管）上，以获得稳定的回波。

三、 特殊高温工况的解决方案案例

1. 高温熔盐（如光热发电/化工）

挑战： 温度 300°C - 600°C，介质腐蚀性强，易结晶。

方案： 使用带陶瓷天线的非接触雷达，配合散热片。对于腐蚀性极强的熔盐，需选用防腐涂层（如特氟龙涂层，

需确认耐温上限）。

2. 焦炭塔（石化行业）

挑战： 过程温度高达 500°C，且有大量水油气和焦粉，属于高温、高压、介质介电常数变化剧烈的工况。

方案： 必须使用高频雷达，并配合大功率和自动回波跟踪技术，以及重型吹扫系统，确保天线口不被焦粉堵塞。

3. 高温沥青/重油

挑战： 温度 200°C - 300°C，粘度大，易粘连。

方案： 导波雷达或非接触雷达。关键在于天线必须带吹扫或自清洁功能。一旦沥青粘连在天线上，测量会立即失效。

四、 选型清单与总结

在选择高温雷达液位计时，请按以下顺序确认：

最高过程温度： 连续温度 vs. 瞬时最高温度。

压力等级： 高温往往伴随着高压。

介质特性： 是否有腐蚀性？是否易结晶/粘附？

安装空间： 能否加装散热短节或水冷夹套？

防爆要求： 高温介质常存在于易燃易爆环境，需确保雷达的本安/隔爆等级符合要求。

一句话建议： 对于超过 200°C 的高温介质，切勿直接购买标准型号雷达。务必向供应商提供准确的过程温度、

压力及介质名称，以便配置散热组件、高温天线或吹扫冷却系统。
