IN5135-2双显交直流电压电流表使用说明书
- 上海英路电子有限公司2022年6月1日 2:42 点击：389
1产品特点：
流行外观尺寸，全封闭壳体，纯平表面，嵌入式安装，高品质控制芯片，高品质阻容器件，抗干扰佳，性能稳定可靠，电压 电流同时显示，四种显示效果供选择，支持传感器信号输入。
2主要技术指标：
1 电源：DC5V±5%（其它电源可选） | 2功耗≤150mA | 3超量程千位显示1或-1后三位不显示 |
4 工作温度:-10～60℃ 湿度:85%以下 | 5显示字高0.3英寸 | 6测量速率约2.5次/秒 准确度：0.2%±3个字 |
7 支持0-20mA 0-10V等模拟信号输入 | 8 显示±1999 | 9 外形尺寸：79*42*25mm 建议开孔尺寸：75.5*39.5mm |
10 极性自动转换，可以显示负号 | 11同时显示电压电流值 | 12 数码管显示颜色：高亮红，蓝色，翠绿色，白色四种可选 |

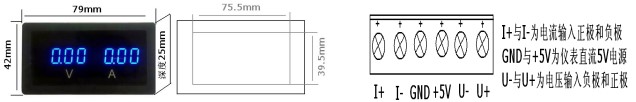

3尺寸与接线端子图：
4 量程说明：
IN5135-2直 流电压电流 表常用量程
允许输入满量程的120% | 满量程 | 分辨率 | 输入电阻 | 量程扩展说明 |
±199.9mV | 100uV | 100MΩ | 1：表格列出量程可以直接信号接入测量，当电流大于5A以上需外接分流器来扩展量程，可配2000 A/75mV分流器来测量2000A之内的大电流. 特殊量程可以定制。 例：如用户需要测量50A的直流电流，那么就需要50A/75mV分流器配合直流0-75mV显示0-50.0的数字表头来实现测量。 2： 测量电压高于700V必须采用机外分压。 例：如测量直流2000V高压，采用2000V/100V分压器分压配合直流0-100V输入显示0-1999的数字表来扩展测量。 | |
±1.999V | 1mV | 3 MΩ | ||
±19.99V | 10mV | 3MΩ | ||
±199.9V | 100mV | 3MΩ | ||
±700V | 1V | 10MΩ | ||
±199.9uA | 100nA | 1KΩ | ||
±1.999mA | 1uA | 100Ω | ||
±19.99mA | 10uA | 10Ω | ||
±199.9mA | 100uA | 1Ω | ||
±1.999A | 1mA | 0.1Ω | ||
±5.00A | 10mA | 0.01Ω | ||
提示 可以做直流5V 12V 24 V 电源 | ||||
5 应用举例： 6 注意事项：
例：某电器标称额定工作电压为直流24V电流为8A 我们采用数字表去监测电流电压值 1选择IN5135-2双显表一块量程 DC：50V 20A/75mV 2辅助电源；DC5V/200mA稳压电源1个
| 1本仪表为共地方式输入，出厂之前电流信号负与工作电源地已采用DC/DC模块隔离，电压信号地与电源地相连. 2 仪表工作电源应在出厂标称值的±5%之内，过高极易造成烧表，过低可能造成测量不准确或数字不稳定等情况。 3测量电压信号应将表头测量端并联在被测电路中，测量电流信号应将表头测量端串联在被测电路中（推荐）串联电源低电位端。 4测量电压信号或者测量电流信号，必须按照产品的接线图与对应信号连接可靠，并检查线路无误再通电。 5使用前，仪表需通电预热15分钟 。 6输入导线不易过长，如被测信号输出端较长时请用双绞屏蔽线 7若信号伴随高频干扰，应在线里使用高频过滤器。 8长时间存放未使用时，请每3个月至少通电一次不小于4小时。 |
