（联系我时，请说明是在来宝网上看到的，谢谢！）SBWZ/SBWR一体化温度变送器用于热电阻(RTD)、热电偶(TC)信号输入，二线制4～20mA模拟输出，安装于传感器内部(Form B)。
作用与特点
○用于将温度输入信号转换为4～20mA输出信号。
○输入：热电阻(RTD)；热电偶(TC)。
○配备我司的V1或V8串口编程线，通过PC上位机软件对多种输入类型、测量量程等参数进行组态。
○SBWZ/SBWR一体化温度变送器精度高，内置冷端补偿。
○输入与输出不隔离。
| 信号输入 | |
|---|---|
| 输入信号 | 热电阻(RTD)、热电偶(TC) |
| 冷端补偿温度范围 | -20～60℃ |
| 补偿精度 | ±1℃ |
| 信号输出 | |
| 输出信号 | 4~20mA(输入与输出不隔离） |
| 负载电阻 | RL≤(Ue-12)/0.021 |
| 上、下限溢出报警输出电流 | IH=21mA、IL=3.8mA |
| 供电电源 | |
| 供电电压 | DC12~32V |
| 其它参数 | |
| 温度漂移 | 0.01%FS/℃ |
| 响应时间 | 1s达到稳定值的90% |
| 使用环境温度 | -20～55℃ |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
输入类型与传输精度
| 型号 | 类型 | 测量范围 | Z小测量范围 | 转换精度(取较大值) |
|---|---|---|---|---|
| 热电阻(RTD) | Pt100 | -200.0～850.0℃ | 20℃ | ±0.1%量程或±0.2℃ |
| Cu50 | -50.0～150.0℃ | 20℃ | ±0.1%量程或±0.2℃ | |
| 热电偶(TC) | B | 400～1800℃ | 500℃ | ±0.1%量程或±1.5℃ |
| E | -100～1000℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| J | -100～1200℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| K | -180～1372℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| N | -180～1300℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| R | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| S | -50～1768℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| T | -200～400℃ | 50℃ | ±0.1%量程或±0.5℃ | |
| Wre3-25 | 0～2315℃ | 500℃ | ±0.1%量程或±1.5℃ | |
| Wre5-26 | 0～2310℃ | 500℃ | ±0.1%量程或±1.5℃ |
说明：
1、以上精度数据是在环境温度20℃±2℃的条件下测试所得。
2、输出精度“%”是相对于设定的量程范围。
3、热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。
SBWZ/SBWR一体化温度变送器安装于热电阻或热电偶顶端的接线盒内，使用螺钉固定，与现场温度传感器融于一体。

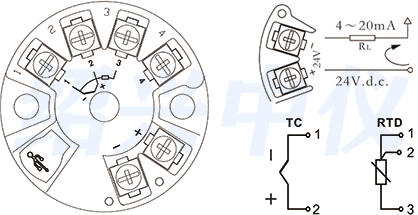

一体化温度变送器接线方法图
