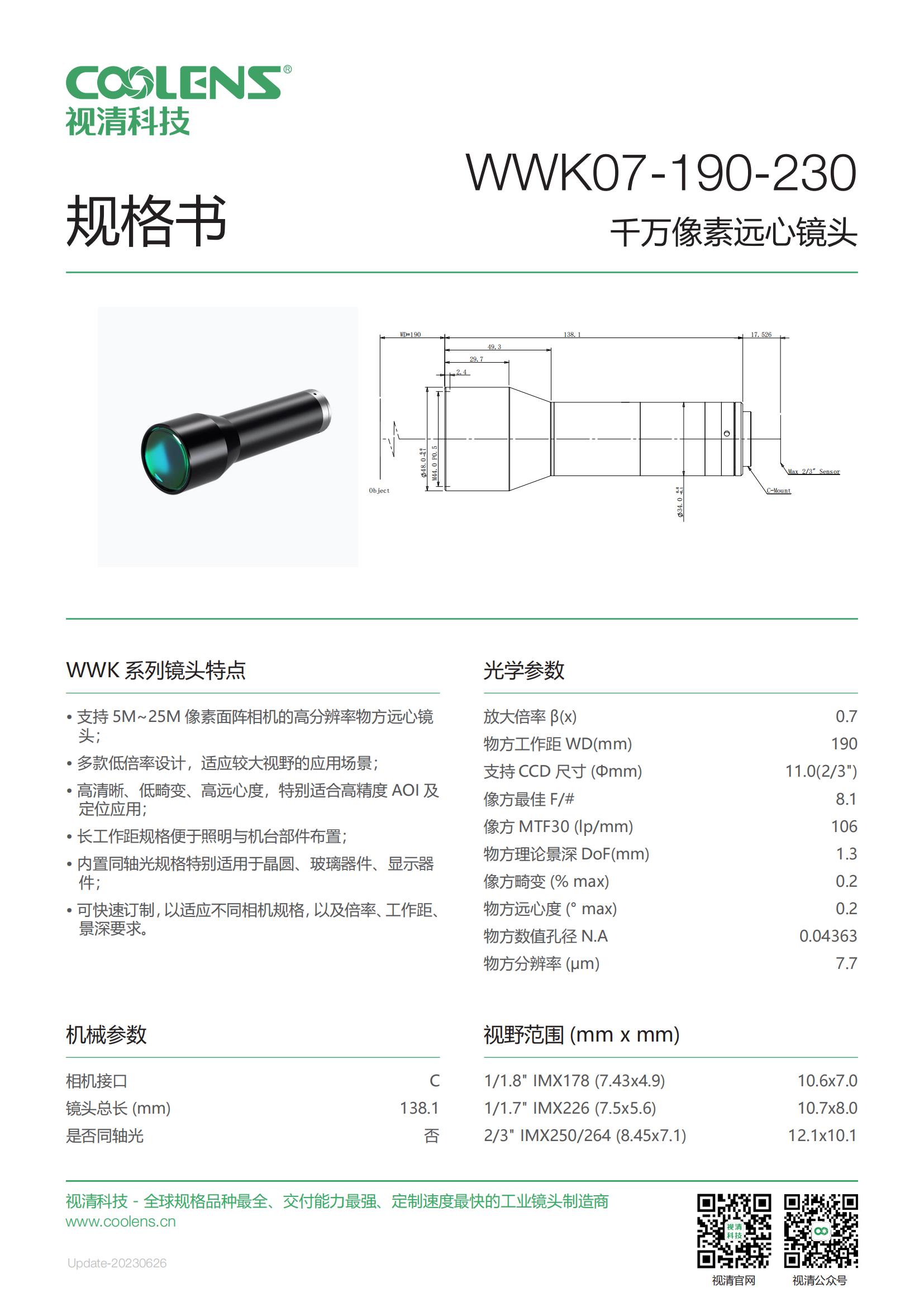

视清远心工业镜头 0.7倍 工作距190mm WWK07-190-230

视清远心工业镜头 0.7倍 工作距190mm WWK07-190-230

WWK系列面向大靶面远心镜头

支持5M-20M像素面阵相机的高分辨率物方远心镜头。

多款低倍率设计，适应较大视野的应用场景。

高清晰、低畸变、高远心度，特别适合高精度AOI及定位应用。

长工作距规格便于照明与机台部件布置。

内置同轴光规格特别适用于晶圆、玻璃器件、显示器件。

可快速订制，以适应不同相机规格，以及倍率、工作距、 景深要求。

视清远心工业镜头 0.7倍 工作距190mm WWK07-190-230 光学参数：

放大倍率 β(x)                                                  0.7

物方工作距 WD(mm)                                      190

支持 CCD 尺寸 (Φmm)                                    11.0(2/3")

像方 F/#                                                         8.1

像方 MTF30 (lp/mm)                                      106

物方景深 DoF(mm)                                         1.3

像方畸变 (% max)                                           0.2

物方远心度 (° max)                                         0.2

数值孔径NA                                                   0.04363

物方分辨率 (μm)                                             7.7

相机接口                                                         C

镜头总长 (mm)                                               138.1

是否同轴光                                                     否

视清远心工业镜头 0.7倍 工作距190mm WWK07-190-230视野范围：

1/1.8" IMX178 (7.43x4.9)                              10.6x7.0

1/1.7" IMX226 (7.5x5.6)                                10.7x8.0

2/3" IMX250/264 (8.45x7.1)                          12.1x10.1
