TS双远心镜头/光源固定架
TS双远心镜头/光源固定架
  • TS双远心镜头/光源固定架

TS双远心镜头/光源固定架

产品报价:询价

更新时间:2017/10/12 9:21:20

地:陕西

牌:远心光学系统

号:TS

厂商性质: 生产型,贸易型,

公司名称: 西安远心光学系统有限公司

产品关键词: 光源支架   远心镜头支架   远心光学系统

3035
访问人数
0
累计评论


马经理 : (18691887712) (4000-651-516)

(联系我时,请说明是在来宝网上看到的,谢谢!)

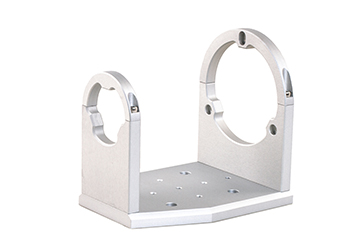

TS双远心镜头/光源固定架产品简介:
    光学器件的精确定位在设计测量系统时至关重要。在配置机械系统时, 不仅应考虑光学器件的稳定性, 也需要注意光轴与测量平面是否标准正交。

    BT-TS系列双远心镜头/光源固定架适合大部分我公司制造的BT系列、BT-F系列双远心镜头和BT-TCL系列平行光源产品。同时,用户可以将BT-TS系列双远心镜头及光源支架固定到BT-MB系列固定板上,组合成一个试验台。极大方便了用户的检测和使用。

TS双远心镜头/光源固定架规格参数:

型号
适用的镜头和光源
机械规格
BT系列
BT-F系列
BT-TCL平行光源
可适用固定底板
长(mm)
宽(mm)
高(mm)
光轴高度(mm)
重量(g)
BT-TS23
BT-2304
N/A
BT-TCL23/x
BT-MB04-09
22
53
66.5
40
114
BT-2307
BT-2309
BT-2312
BT-TS16
BT-2316
N/A
BT-TCL16/x
BT-MB16-24
22
62.5
71.2
40
123
BT-TS24
BT-2324
N/A
BT-TCL24/x
BT-MB16-24
22
62.5
71.2
40
115
BT-TS36
BT-2336
BT-F36
BT-TCL36/x
BT-MB36
113
97
125.5
80
520
BT-TS48
BT-2348
BT-F48
BT-TCL48/x
BT-MB48
144
111
132.5
80
640
BT-TS56
BT-2356
BT-F56
BT-TCL56/x
BT-MB56
164
116
135
80
720
BT-TS64
BT-2364
BT-F64
BT-TCL64/x
BT-MB64
178
137
145
80
810
BT-TS80
BT-2372
BT-F80
BT-TCL80/x
BT-MB80
233
153
152
80
1060
BT-2380
BT-TS96
BT-2385
BT-F96
BT-TCL96/x
BT-MB96
267
179
186.5
100
1400
BT-2396
BT-TS120
BT-23110
BT-F120
BT-TCL120/x
N/A
208
220
240
130
2600
BT-23120
BT-TS144
BT-23130
BT-F144
BT-TCL144/x
N/A
208
232
247
130
2400
BT-23144

TS双远心镜头/光源固定架应用:
    该系列支架需配合BT系列、BT-F系列双远心镜头及BT-TCL系列机器视觉平行光源使用。
