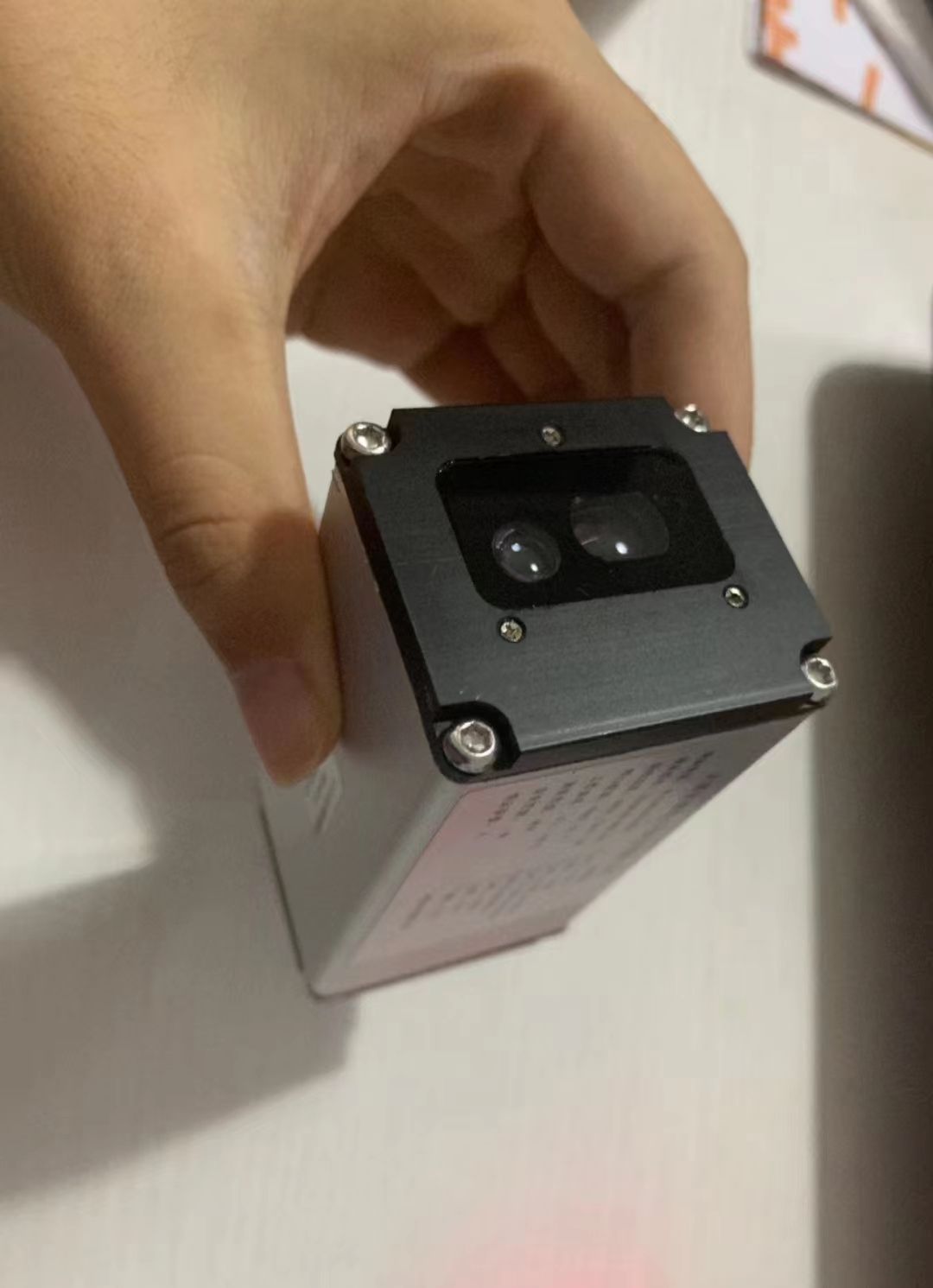

徕卡测距模块40米60米100米D型测距传感器性能稳定精度高

D 型激光测距传感器主要用于对固定或移动速度小于 1 米/S 的物体进行测量。传感器理想反射表面为浅色，漫反射。光滑表面和深色表面可能会造成误差 变大甚至测量失败，同时也会影响传感器的寿命。 其主要特点： ? 在恶劣的环境下仍能保持较高的精度和可靠性。 ? 工作电压范围大(7-30V)，可用车载电源，工业开关电源，普通直流电源等供 电。 ? 功耗小，待机情况下 0.2W..0.3W，连续工作时 1.0W..1.5W。 ? 测量激光为可见激光，方面瞄准被测物。 ? 输出接口丰富，可支持数字输出输出(RS232,RS485),模拟量（支持 4..20mA， 0..20mA, 0..24mA, 0..5V, 0..10V 等五种方式），两路开关量（NPN 开漏输出）， 其他接口可订制。 ? 模拟量，开关量可通过命令进行编程，使用灵活。 ? 操作灵活，可以通过 PC 机，单片机，PLC 等发 送命令操作，也可以通过外部触发线进行操作。 ? 可以通过增加无线模块，远程控制

徕卡测距模块40米60米100米D型测距传感器性能稳定精度高

技术参数 应用 测量参数为标准环境测量所得 测量参数 测量范围 测量误差 GCLM04D 0.2m...40m 1mm+20ppm//重复性典型±1mm,zui大±2mm GCLM07D 0.2m...70m GCLM10D 0.2m...100m GCLM15D 0.2m....150m GCLM20D 0.2m....200m zui大测量频 率 GCLMXXD 10Hz GHLMXXC 2Hz 测量起点 可以自由设定。出厂默认设置为前端。 发射的激光束 反射的激光束 被测物- 6 - 分辨率 GCLMXXD 0.1mm GCLMXXD 1mm 工作模式 连续测量 启动后，传感器自动返回测量结果。返回时间间 隔可自由设定。 单次测量 启动后，完成测量后，自动返回待机状态。 定次数测量 启动后，传感器自动返回测量结果。返回结果达 到设定数量后，自动返回待机状态 触发测量 通过外部触发线启动，启动后自动连续返回测量 结果。返回时间间隔可自由设定。 安全等级 2 级，符合 DIN EN 60825-1:2001-11(EC825-1)标准，≤ 1mW (红 色 635nm) 工作温度 -10℃..50℃ 宽温版 GW 系列为-20℃..75℃ 激光寿命 3 万小时，受环境影响和反复开关影响，会有所减小。 存储温度 -20℃..70℃ 输出接口 数字接口 支持 RS485,RS232 两种通讯方式，标配 模拟接口 可支持 0-20mA,0-24mA,4-20mA,0-5V,0-10V。模拟输出 默认对应距离为 0-10 米。选配 开关接口 两路可单独编程的开漏(NPN）输出接口，zui大电流 100mA。选配 供电电压 7V-30V。待机功耗<0.3W，工作功耗<1.5W 外形尺寸 详情见第五部分：机械结构 安装孔 重量 I 类外壳约 800g，II 类外壳约 200g。 防护等级 IP65,铝壳 可选配件 水(气)制冷套件，模拟输出模块，开关输出模块，数显模块，加热 模块，无线通讯等 可订制内容 通讯协议，外形尺寸，输出方式，双头激光，XY 双向测量，增加内 部存储，加长电缆（标配 1 米）以及其他特殊功能。

徕卡测距模块40米60米100米D型测距传感器性能稳定精度高

应用注意事项： ? 传感器理想反射表面为浅色，漫反射。光滑表面和深色表面可能会造成误差 变大甚至测量失败，同时也会影响传感器的寿命。 ? 有阳光或其他强光直射入传感器镜头时，可能会产生错误。 ? 在强反射环境中测量较差反射表面的物体，可能会产生错误。- 5 - ? 被测物体反射面太强时，可能会产生测量错误。 ? 透过透明物体测量，如玻璃，滤光器，树脂等，可能会产生不正确的数据。 ? 迅速改变测量环境，或测量距离时，传感器会短时间内无数据返回或产生错 误数据。 ? 传感器所标测量速率为静态时的测量速率，在测量动态物体时速率会变慢。 GH 系列传感器zui大支持速度为 1m/s,建议在小于 0.5m/s 的情况下使用。
