半导体激光器分析仪 Nanofoot LBC-8000
半导体激光器分析仪 Nanofoot LBC-8000
价 格：询价
产 地：芬兰更新时间：2024/11/12 16:14:13
品 牌：Nanofoot型 号：LBC-8000
状 态：正常点击量：1976
联 系 人：固润光电
电 话：020-85666701
传 真：020-85666701
等 级： (第 9年)
性 质：贸易型,服务型,
联系我时请说在来宝网上看到的,谢谢！
半导体激光器分析仪 Nanofoot LBC-8000
LDC5000是一个完全可配置的一体化的激光二极管和LED特征测量系统，即适用于研究也适用于工业生产。它被设计用来快速重复测量和分析激光二极管和LED的特征。对数据表生产，质量控制，故障分析和研究半导体激光器来说，它是一个理想的工具。
LDC5000 是一个可定制的工具，可以满足不同活动不同测量中的各种需求。它可以测量的对象从UV-LEDs到通讯激光二极管和高功率发射器。LDC5000的升级产品LBC8000被设计来测量高功率激光棒和栈。
技术特点
对于激光二极管特征参数，LDC5000系统提供了一个分析特征的列表，主要分为如下几点：
·LIV 和派生分析单元
·光束轮廓分析
·光谱分析
·近场分析
考虑到上述列表中的功能，相对市场上的同类系统而言，提供了两个参数设置。
第二，LDC5000 提供了一个宽的测量范围，对低功率和高功率的激光二极管都适合。
第三，该系统根据专家选定的组件提高测试站的设置。因此，整个系统符合技术资料中提出的高质量标准和模块化。
该系统的关键部分容易使用C#来写软件，从而可以被用来制造、存储和运行完全可配置的测量方案。用户只要单次点击就能轻松地进行复杂的测量和分析。软件存储数据和分析结果可以通过SQL数据库转换成Excel文件。另外，可定制软件还能生成PDF文件或拷贝。
产品参数
半导体激光器分析仪 Nanofoot LBC-8000
技术参数
激光驱动器规格 |
| 低电流范围
3-options | 高电流范围
4-options | 高结束范围
3-options | 电压源
2-options |
最大连续波
电流范围 | 0.1A / 0.5A / 1A | 2A / 4A / 8A / 20A | 1A / 3A / 5A
在所有的三个模型中
都是从0-1μA的范围 | 0.5A (1/ 3A |
脉冲电流 | NA | Yes (2 | NA | Yes |
设定的分辨率 | 比最大电流
5000 | 比最大电流
5000 | i.e. 50μA for 1A range | 10μA / 1mA |
设定精度 | 0.05% + 0.07 – 0.2 mA
根据最大电流 | 0.05% + 0.4 – 4 mA
根据最大电流 | i.e. 0.067% + 900 μA
for 1A range | 0.5% / 2.5% |
Compliance
voltage | 7V / 7V / 4V | 5V | 20V / 60V (3 / 40V(4 | 25V / 10V |
脉冲宽度 | NA | 10μs to 600ms | NA | 100ns-1ms / 100ns-10ms |
电压读数分辨率 | 1mV | 1mV | 10μV @ 2V range
100μV @ 20V range | NA |
电压读数精度 | +/-0.05% + 1mV | +/-0.05% + 5mV | +/-0.012% +300μV | NA |
光电二极管
读数范围 | 单一范围:
0-5mA | 单一范围:
0-20mA | 多范围从：
0-20nA到0-20mA | NA |
光电二极管精度 | +/-0.05% +1μA | +/-0.05% +2μA | Better than 1% | NA |
频谱测量 |
| OSA | Spectrometer | Monochromator |
价格 | 从高到非常高 | 昂贵，除非波长适合CCD | 低 |
分辨率 | 非常高,可低至10pm | 平均从1nm开始,
如测量带宽窄就高 | 平均, 如测量带宽窄
满意的话就高 |
动态范围 | 极高 | 普通 | 普通 |
光纤排列需要 | 要 | 不 | 不 |
波长范围 | 600nm 到 2400nm (5 | 200nm 到 1700nm | 几乎所有 |
测量速度 | 普通 | 非常快 | 快 |
温度控制 |
Range | -10 to +150 °C, stability ±0.1 °C |
Setting time | Setting speed 1 °C/second typ. |
远 场 |
Range | ±90° |
Resolution | 0.045° |
2D FF Execution time | 5 seconds |
3D FF Execution time | 15 to 60 seconds |
| 数据分析 |
| Optical: Ith, Slope Efficiency, Wall plug efficiency |
| Electrical: Rs, Vbias |
| Thermal: T0, T1 |
| Spectrum: dl/dT, SMSR, peak l, FWHM |
| Far Field: FWHM, Beam Steering |
1) 在高精度的时候有200mA的范围，在所有范围内精度为0.5% 。
2) 可作为一种选择。
3) 取决于最大电流，询问详情，最大功率60W。
4) 取决于最大电流，询问详情，最大功率60W。
5) 典型达到1700nm。
产品介绍
半导体激光器分析仪 Nanofoot LBC-8000
LIV-测量
标准范围
·标准直流电流驱动的范围很广从0-100mA一直到0-10A。这些单元提供DUT的电压测量1mV的分辨率和二极管功率测量0.1μA的分辨率
·脉冲有三个选择范围，200/500mA范围, 3A范围和10A 范围
·高灵敏度的选项使得光电二极管的电流读数可达到10fA的分辨率
高结束范围
高结束范围的直流电流驱动器和光电二极管为读者提供了多种选择，集成在一个单元的电流范围。此外，这些单元能够高度准确的执行快速LIV 扫描。高灵敏度的选项和极其精确的电压测量总是用这些驱动器。而这些单位提供符合标准的驱动电压，超越所有典型的要求。直流电流源可高达5安培 ，脉冲专门提供可高达10安培。
频谱测量
有三种不同的频谱测量选项可供选择，每种都有一定的优势。最佳但也是最昂贵的解决方案是结合光学光谱分析仪（OSA）和光谱仪 ，因为OSA 提供最大的准确性而频谱仪提供非常快的测量周期。不过也可以用单色仪在某些应用中因为其成本低，它可以被配置为具有较高的分辨率和精度。请参阅表1比较不同的解决方案
远场测量
发射器最重要的属性之一是测量远场（FF）的形状和发散。LDC5000可以用扫描臂测量宽范围的波长。由于是创新的自定义电子，测量周期快，准确 ，且具有很高的动态范围。通常情况下，0.045 分辨率的测量时间从秒（2号线测量）到几十秒（高分辨率的映射）。
近场测量
近场测量提供了有关发射器内部运行的重要信息。如果可以检测灯丝或电流扩散问题，会及时反馈给制作过程。LDC5000可以配备CCD显微镜，以方便，安全地测量近场。

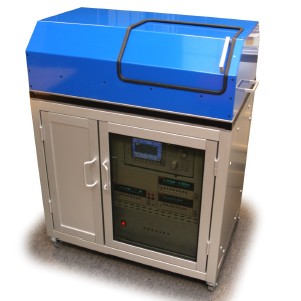

占地面积小
该系统可以提供19号机架，也可以根据预定生产占地面积小的机架。然后，仪器和计算机存储在定制的机箱中，如下图所示。
