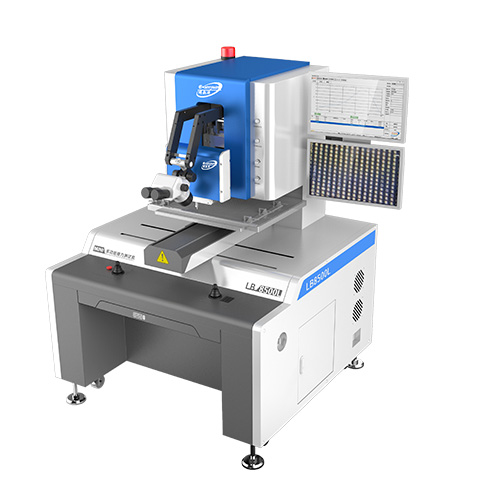

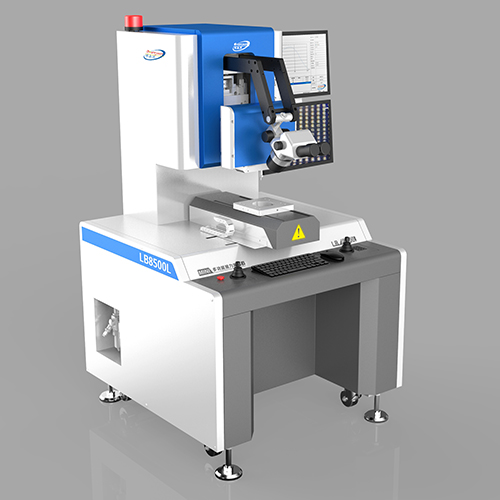

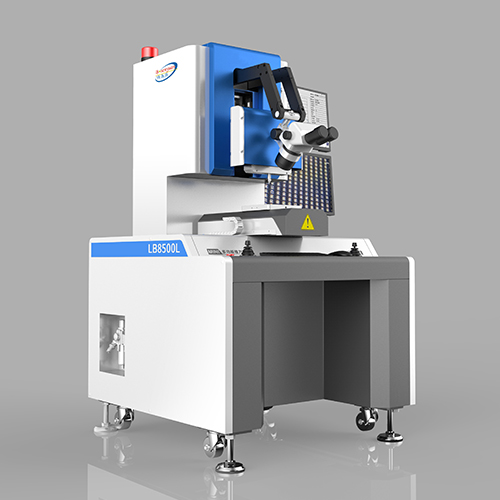

键合封装测试设备pcb推力测试仪LB-8500L
键合封装测试设备pcb推力测试仪LB-8500L
  • 键合封装测试设备pcb推力测试仪LB-8500L

键合封装测试设备pcb推力测试仪LB-8500L

产品报价:询价

更新时间:2023/11/10 17:32:34

地:广东

牌:博森源

号:LB-8500L

厂商性质:

公司名称: 深圳市博森源电子有限公司

产品关键词: 博森源推拉力测试机   键合封装测试设备   pcb推力测试仪   推拉力测试机   推力测试仪

51
访问人数
0
累计评论


靳海昆 : (13798265289) (0755-28468925)

(联系我时,请说明是在来宝网上看到的,谢谢!)


键合封装测试设备pcb推力测试仪LB-8500L

引线键合推拉力测试机是一种用于测试引线键合强度的设备,其主要作用是测试引线键合的拉伸强度和推压强度。

引线键合推拉力测试机的工作原理是利用电机驱动夹具,将被测样品夹紧,然后通过电机控制引线键合的拉伸或推压,同时测量引线键合的强度。测试过程中,测试机会自动记录引线键合的拉伸或推压力值,并将其显示在测试机的屏幕上。

引线键合推拉力测试机主要由电机、夹具、传感器、控制器和显示器等组成。其中,电机是测试机的核心部件,其主要作用是驱动夹具进行拉伸或推压测试。夹具是用于夹紧被测样品的部件,其结构和形状根据被测样品的不同而有所不同。传感器是用于测量引线键合的拉伸或推压力值的部件,其精度和灵敏度直接影响到测试结果的准确性。控制器是测试机的控制中心,其主要作用是控制电机的运转和记录测试数据。显示器是用于显示测试结果的部件,其显示方式可以是数字显示或图形显示。

键合封装测试设备pcb推力测试仪LB-8500L

设备型号:LB-8500L

外形尺寸:1500mm*1200mm*1650mm

设备重量:约 800KG

电源供应:110V/220V@5.0A  50/60HZ

气压供应:4.5-6Bar

控制电脑:联想/惠普原装PC

电脑系统:Windows7/Windowsl0 正版系统

显微镜:标配三目连续变倍显微镜+高清CCD相机

传感器更换方式:手动更换(根据测试需要选择相应的测试模组,软件自动识别模组量程)

平台治具:360度旋转,平台可共用各种测试治具

XY轴丝杆效行程:500mm*300mm,大测试力100KG

XY轴大移动速度:采用霍尔摇杆对XV轴自由控制,大移动速度为10mm/S

XY轴丝杆精度:重复精度±5um 分辨率≤0.125 : 2mm以内精度±2um

Z轴丝杆效行程:100mm 分辨率≤0.125um,大测试力20KG

Z轴大移动速度:采用霍尔摇杆对Z轴自由控制,大移动速度为8mm/S

Z轴丝杆精度:±2um 剪切精度:2mm以内精度±2um

传感器精度:传感器精度±0.003%:综合测试精度士0.25%

设备治具:根据样品或图纸按产品设计治具(出厂标配一套)

设备校正:设备出厂标配相应校正治具及砝码一套

质量保:设备整机质保2年,软件终身免费升级(人为损坏不含)

测试模块范围:

推力测试-金球/晶片

测试范围

拉力测试-焊线

测试范围

BS250G

25g、50g、100g、250g

 WP25G

2.5g、5g、10g、25g

BS1KG

100g、250g、500g、1kg

 WP50G

5g、10g、25g、50g

DS5KG

500g、1kg、2.5kg、5kg

WP100G

10g、25g、50g、100g

DS10KG

2.5kg、5kg、7.5kg、10kg

WP200G

25g、50g、100g、200g

DS20KG

2kg、4kg、10kg、20kg

WP1KG

100g、250g、500g、1kg

DS50KG

10kg、20kg、40kg、50kg

WP5KG

500g、1.25kg、2.5kg、5kg

DS100KG

10kg、20kg、50kg、100kg

WP10KG

1kg、2.5kg、5kg、10kg

DS200KG

20kg、40kg、100kg、200kg

WP20KG

2.5kg、5kg、10kg、20kg

压力测试

测试范围

镊拉力测试

测试范围

PP100G

10g、25g、50g、100g

TP100G

10g、25g、50g、100g

PP5KG

500g、1.25kg、2.5kg、5kg

TP1KG

100g、250g、500g、1kg

PP50KG

5kg、10kg、25kg、50kg

TP5KG

500g、1.25kg、2.5kg、5kg

可根据客户需求,定制不同量程测试模块
