256/286系列 Setra西特 表压压力传感器/压力变送器

Model 256 压力变送器采用专利技术- 可变电容传感技术设计制造的,由17-4PH 不锈钢膜片和与其刚性连结的陶瓷镀金电极构成一个可变电容,当压力变化时,电容值亦可发生变化,检测此电容值并由西特(Setra) 独特的集成电路将电容量的变化转换为精确的线性直流信号。

适用于腐蚀性液体或气体

Model 256 铸铝外壳采用双腔设计,敏感元件和电路、接线端子各置一腔,同时Model 256 采用“干”式电容结构,内部不充硅油或氟油,因而不会对测量介质造成污染。Model 256 符合NEMA4 标准,能够全天侯使用。

量程范围宽

Model 256 压力变送器量程范围宽,体积小巧,安装和接线方便,可以广泛使用在化工、石油、煤矿以及其它全天侯环境下工作。



产品参数

256/286系列 Setra西特 表压压力传感器/压力变送器

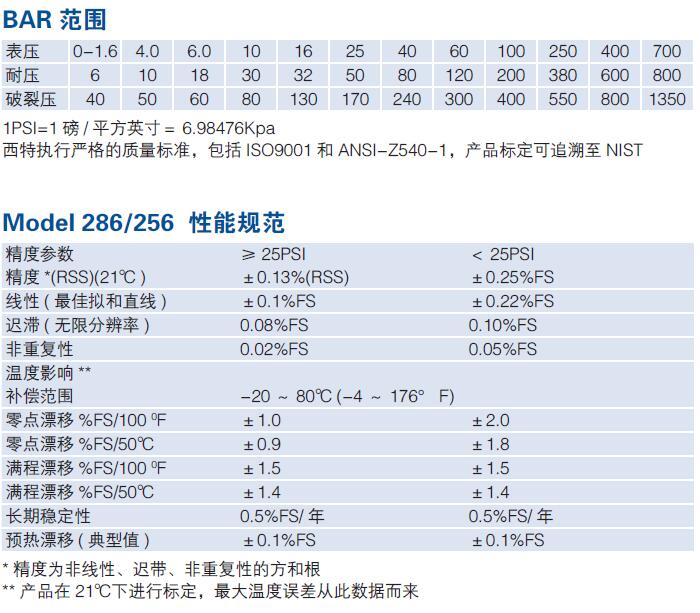

Model 286 /256 性能规范

精度参数: ≥ 25PSI  < 25PSI

精度*(RSS)(21℃ ): ±0.13%(RSS)  ±0.25%FS

线性( 最佳拟和直线) ±0.1%FS ±0.22%FS

迟滞( 无限分辨率): 0.08%FS 0.10%FS

非重复性:0.02%FS 0.05%FS

温度影响**

补偿范围-:20 ~ 80℃ (-4 ~ 176° F)

零点漂移:%FS/100 0F ±1.0 ±2.0

零点漂移:%FS/50℃ ±0.9 ±1.8

满程漂移:%FS/100 0F ±1.5 ±1.5

满程漂移:%FS/50℃ ±1.4 ±1.4

长期稳定性:0.5%FS/ 年0.5%FS/ 年

预热漂移:( 典型值) ±0.1%FS ±0.1%FS

* 精度:为非线性、迟带、非重复性的方和根

** 产品在21℃下进行标定,最大温度误差从此数据而来

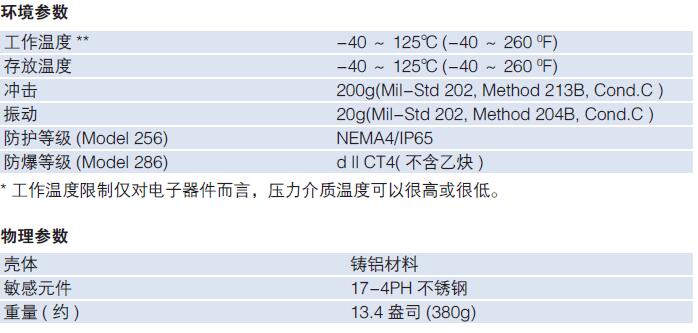

环境参数

工作温度:** -40 ~ 125℃ (-40 ~ 260 0F)

存放温度:-40 ~ 125℃ (-40 ~ 260 0F)

冲击:200g(Mil-Std 202, Method 213B, Cond.C )

振动:20g(Mil-Std 202, Method 204B, Cond.C )

防护等级:(Model 256) NEMA4/IP65

防爆等级:(Model 286) d ll CT4( 不含乙炔)

* 工作温度限制仅对电子器件而言,压力介质温度可以很高或很低。

物理参数

壳体铸铝材料

敏感元件:17-4PH 不锈钢

重量:( 约) 13.4 盎司(380g)

防护/ 防爆型压力传感器

17 +86-22-83988098

www.setra.com.cn

电气参数:( 电压输出型)

电路:3 线(Exc, Out, Com)

激励电压:9 ~ 30VDC

输出:* 0.1 ~ 5.1VDC

输出阻抗:100Ω

功耗:0.15W

* 采用50KΩ 负载进行标定,可在负载≥ 5KΩ 时工作。

** 零点输出:厂家设定在±25mV

满量程输出:厂家设定在±50mV

电气参数( 电流输出型)

电路:2 线

输出:* 4 ~ 20mA

外部负载:0 ~ 800Ω( 工厂标定时采用250Ω 负载)24VDC 电源

最小供电电压(VDC) =9+0.02×( 接收装置附加导线的电阻值)

最大供电电压(VDC) =30+0.004×( 接收装置附加导线的电阻值)

* 零点输出:厂家设定在±0.08mA

** 满量程输出:厂家设定在±0.16mA

联接

压力联接:1/4” NPT 外螺纹

电气联接: 2 个1/2” 内螺纹导管连接



产品介绍

256/286系列 Setra西特 表压压力传感器/压力变送器






256/286系列 Setra西特 表压压力传感器/压力变送器

Model 286 /256 性能规范

精度参数: ≥ 25PSI  < 25PSI

精度*(RSS)(21℃ ): ±0.13%(RSS)  ±0.25%FS

线性( 最佳拟和直线) ±0.1%FS ±0.22%FS

迟滞( 无限分辨率): 0.08%FS 0.10%FS

非重复性:0.02%FS 0.05%FS

温度影响**

补偿范围-:20 ~ 80℃ (-4 ~ 176° F)

零点漂移:%FS/100 0F ±1.0 ±2.0

零点漂移:%FS/50℃ ±0.9 ±1.8

满程漂移:%FS/100 0F ±1.5 ±1.5

满程漂移:%FS/50℃ ±1.4 ±1.4

长期稳定性:0.5%FS/ 年0.5%FS/ 年

预热漂移:( 典型值) ±0.1%FS ±0.1%FS

* 精度:为非线性、迟带、非重复性的方和根

** 产品在21℃下进行标定,最大温度误差从此数据而来

环境参数

工作温度:** -40 ~ 125℃ (-40 ~ 260 0F)

存放温度:-40 ~ 125℃ (-40 ~ 260 0F)

冲击:200g(Mil-Std 202, Method 213B, Cond.C )

振动:20g(Mil-Std 202, Method 204B, Cond.C )

防护等级:(Model 256) NEMA4/IP65

防爆等级:(Model 286) d ll CT4( 不含乙炔)

* 工作温度限制仅对电子器件而言,压力介质温度可以很高或很低。

物理参数

壳体铸铝材料

敏感元件:17-4PH 不锈钢

重量:( 约) 13.4 盎司(380g)

防护/ 防爆型压力传感器

17 +86-22-83988098

www.setra.com.cn

电气参数:( 电压输出型)

电路:3 线(Exc, Out, Com)

激励电压:9 ~ 30VDC

输出:* 0.1 ~ 5.1VDC

输出阻抗:100Ω

功耗:0.15W

* 采用50KΩ 负载进行标定,可在负载≥ 5KΩ 时工作。

** 零点输出:厂家设定在±25mV

满量程输出:厂家设定在±50mV

电气参数( 电流输出型)

电路:2 线

输出:* 4 ~ 20mA

外部负载:0 ~ 800Ω( 工厂标定时采用250Ω 负载)24VDC 电源

最小供电电压(VDC) =9+0.02×( 接收装置附加导线的电阻值)

最大供电电压(VDC) =30+0.004×( 接收装置附加导线的电阻值)

* 零点输出:厂家设定在±0.08mA

** 满量程输出:厂家设定在±0.16mA

联接

压力联接:1/4” NPT 外螺纹

电气联接: 2 个1/2” 内螺纹导管连接
