209系列 Setra西特 压力传感器/压力变送器-上海茂培供应

Setra 209 压力传感器专为要求高性能、高可靠性、通用且价位适中的工业和OEM 客户设计,拥有出色的±0.25%FS 精度,压力范围从最低1 PSI 到最高10,000 PSI,满足大量严苛应用的需求。

该传感器采用全不锈钢接液部件,可选多种压力和电气接头,能应对各类安装挑战。209 型还有获得专利的过压限制功能,不会受意外压力尖峰或剧烈压力波动的影响。

真实低压传感器

Setra 209 电容式传感器专为对价格和性能有严苛要求的工业应用而设计,可在典型的工业级环境中提供出色的可靠性。由于采用真正的低压传感器设计,209 型拥有极高的性能,无需信号放大即可满足最低达1 PSI 的压力测量需求。

应用广泛

Setra 209 可选用多种压力和电气接头,满足广泛安装配置的需求。这同时也最大限度地减少了为适应传感器使用而进行的额外工程设计所需的时间,确保更快地完成项目及上市。

稳固的设计和结构,保证可靠运行

Setra 209 专为满足严苛的应用要求而设计、制造,采用工业级结构,且可选配主动过压限制功能,能耐受最高达16倍额定压力范围的过压条件。

应用

·工业OEM 设备

·工程机械

·液压系统

·压缩机控制

·HVAC/R 设备

·工业发动机



产品参数

209系列 Setra西特 压力传感器/压力变送器-上海茂培供应

西特(Setra)Model 209/C209 系列压力传感器/ 变送器是专门为工业应用而设计的,其标

准配置的产品满足了在工业现场恶劣条件下,对压力传感器/ 变送器各方面性能的要求,另

外,Setra 可根据大型OEM 制造商的具体使用情况,重新设计或改进Model 209/C209 的性

能,使它能够满足应用中的特殊要求。

Model 209/C209 采用17-4PH 不锈钢膜片和不锈钢电极构成可变电容。它体积小,重量轻,

与系统设计能达到最佳匹配不锈钢敏感元件和采用ASIC 的信号处理电路封装在坚固的外壳

中,保证了209 系列具有很好的性能,很高精度和长期可靠性。众多的特选项可满足OEM

制造商对接线方式,使用环境及产品性能的特殊要求。

Model 209/C209 性能规范

性能参数

精度( 恒温下)* ±0.25%FS

非线性(最佳拟合直线) ±0.22%FS

迟滞0.10%FS

非重复性0.05%FS

温度影响

补偿范围 -20 ~ 80℃(-4 ~ 176 0F)

零点漂移±1.8%FS/50℃(±2.0%FS/100 0F)

量程漂移±1.3%FS/50℃ (±1.5%FS/100 0F)

响应时间5ms( 典型值)

稳定性0.5%FS/ 年

压力介质与17-4PH 不锈钢相容的气体或液体。(不推

荐使用氢气)

* 精度为非线性、迟滞、非重复性的RSS( 方和根) 值。

Model 209 电气参数(电压型)

电路3 线(Com,Out,Exc)

激励电压9 ~ 30VDC

满量程输出5.5VDC( 采用9 ~ 30VDC 激励电压);

4.5VDC( 采用5VDC 激励电压);

出厂时设定在±50mV 范围内

零点输出0.5VDC, 出厂时调整在±50mA 范围内

输出阻抗< 10Ω

环境参数

工作温度-40℃~ +85℃(-40 0F ~ 185 0F)

存放温度-40℃~ +85℃(-40 0F ~ 185 0F)

振动20g(MIL-STD202,Method 204,Cond.C)

冲击200g(MIL-STD202,Method 213B,Cond.C)

环境适应性全天候

Model C209 电气参数(电流型)

电路2 线

满量程输出20mA,出厂时设定在±0.16mA

零点输出4mA,出厂时设定在±0.16mA

负载0 ~ 800Ω(工厂采用24VDC 电源,250 负

载标定)

最小供电电压(VDC) = 9+0.02×(接收装置附加导线电阻)

最大供电电压(VDC) = 30+0.004×(接收装置附加导线电阻)

物理参数

壳体不锈钢和聚对苯二甲酸丁二醇酯

敏感元件17-4PH 不锈钢

电气联接0.6 米/2 英尺多芯电缆

压力联接1/4”-18NPT 外螺纹,采用17-4PH 不锈钢

通气经电缆

重量约65g(2.3 盎司)



产品介绍

209系列 Setra西特 压力传感器/压力变送器-上海茂培供应

209系列 Setra西特 压力传感器/压力变送器-上海茂培供应

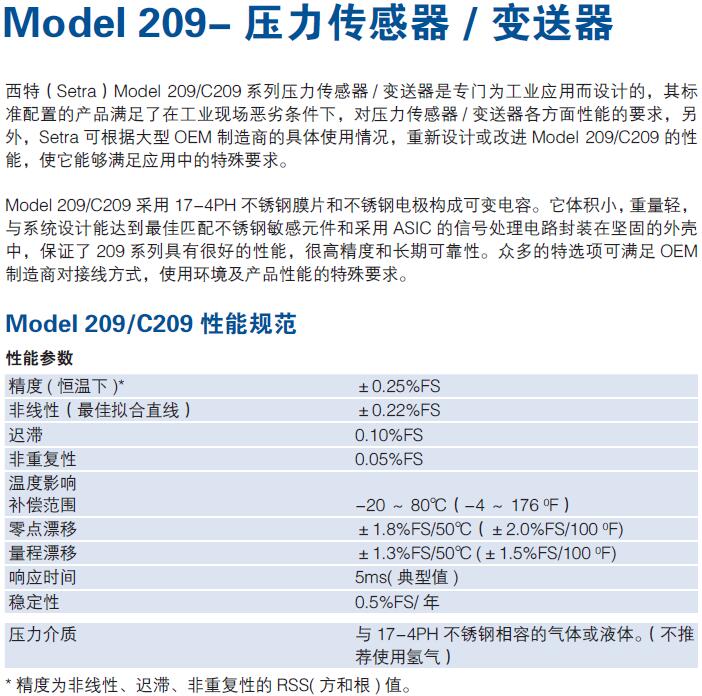

西特(Setra)Model 209/C209 系列压力传感器/ 变送器是专门为工业应用而设计的,其标

准配置的产品满足了在工业现场恶劣条件下,对压力传感器/ 变送器各方面性能的要求,另

外,Setra 可根据大型OEM 制造商的具体使用情况,重新设计或改进Model 209/C209 的性

能,使它能够满足应用中的特殊要求。

Model 209/C209 采用17-4PH 不锈钢膜片和不锈钢电极构成可变电容。它体积小,重量轻,

与系统设计能达到最佳匹配不锈钢敏感元件和采用ASIC 的信号处理电路封装在坚固的外壳

中,保证了209 系列具有很好的性能,很高精度和长期可靠性。众多的特选项可满足OEM

制造商对接线方式,使用环境及产品性能的特殊要求。

Model 209/C209 性能规范

性能参数

精度( 恒温下)* ±0.25%FS

非线性(最佳拟合直线) ±0.22%FS

迟滞0.10%FS

非重复性0.05%FS

温度影响

补偿范围 -20 ~ 80℃(-4 ~ 176 0F)

零点漂移±1.8%FS/50℃(±2.0%FS/100 0F)

量程漂移±1.3%FS/50℃ (±1.5%FS/100 0F)

响应时间5ms( 典型值)

稳定性0.5%FS/ 年

压力介质与17-4PH 不锈钢相容的气体或液体。(不推

荐使用氢气)

* 精度为非线性、迟滞、非重复性的RSS( 方和根) 值。

Model 209 电气参数(电压型)

电路3 线(Com,Out,Exc)

激励电压9 ~ 30VDC

满量程输出5.5VDC( 采用9 ~ 30VDC 激励电压);

4.5VDC( 采用5VDC 激励电压);

出厂时设定在±50mV 范围内

零点输出0.5VDC, 出厂时调整在±50mA 范围内

输出阻抗< 10Ω

环境参数

工作温度-40℃~ +85℃(-40 0F ~ 185 0F)

存放温度-40℃~ +85℃(-40 0F ~ 185 0F)

振动20g(MIL-STD202,Method 204,Cond.C)

冲击200g(MIL-STD202,Method 213B,Cond.C)

环境适应性全天候

Model C209 电气参数(电流型)

电路2 线

满量程输出20mA,出厂时设定在±0.16mA

零点输出4mA,出厂时设定在±0.16mA

负载0 ~ 800Ω(工厂采用24VDC 电源,250 负

载标定)

最小供电电压(VDC) = 9+0.02×(接收装置附加导线电阻)

最大供电电压(VDC) = 30+0.004×(接收装置附加导线电阻)

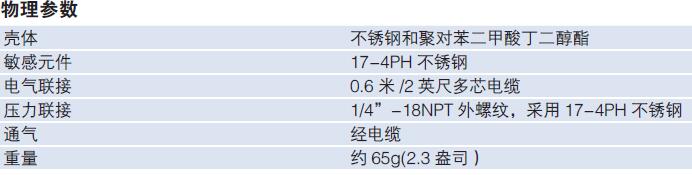

物理参数

壳体不锈钢和聚对苯二甲酸丁二醇酯

敏感元件17-4PH 不锈钢

电气联接0.6 米/2 英尺多芯电缆

压力联接1/4”-18NPT 外螺纹,采用17-4PH 不锈钢

通气经电缆

重量约65g(2.3 盎司)
