徕卡掌上全站仪S910应用于电梯安装快速测量高差水平距角度点对点距离

应用单位:某电梯工业有限公司,电梯设计部门

传统方法:主要有两个阶段有测量的需要。一是电梯设计前现场测量建筑 物楼层内的层高、平距、电梯井长宽高等尺寸;二是电梯施工过程中安装人员需要现场测量电梯与建筑物的层高、平距、电梯井长宽高等尺寸,以保证整部电梯的施工质量;电梯设计时考虑了安装过程中一定的可调整余量,所以测量精度一般需要在几个厘米之内即可;1. 使用普通测距仪测量;不足之处:使用常规测距仪与对比现场拉皮尺来说 ,是相对安全一些的,但不能解决任意空间点的平距、垂高的问题;且现场进行非接触测量不易操作;有一定安全隐患;

2. 使用常规全站仪测量;不足之处,仪器操作需要专业人员,而电梯企业的设计部门和施工安装部门一般不做这样的人员配置,曾经出现过测量不专业出现较大误差而返工的情况,一次返工损失达几十万,且耽误工期;

解决方案:使用DISTO S910掌上全站仪

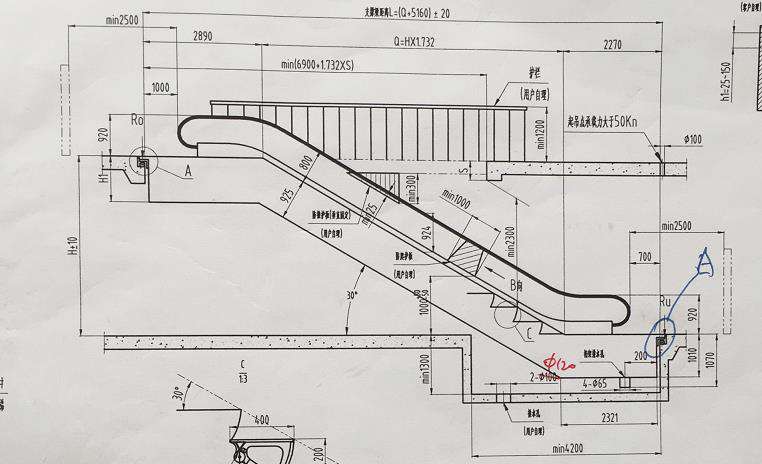

第一种:设计、加工之前(扶梯还没生产)

测量上下2层土建为扶梯预留的电梯井及周边土建的特征点,有了三维CAD的数据,工厂就可以设计、加工扶梯了!不然做大了、做小了都无法安装,损失至少是几十万!

第二种:安装过程中(平整的安装)

现场需要确保扶梯左右都是水平的,需要实时测量辅助安装。

910或X3、X4的点对点测量就可以得到高差和平距辅助安装,比传统方法省时省力省人工。

S910的优势:

1. 小巧具有无线操控,单人可无线操作 ,符合设计师和施工人员的使用要求 ,不需要爬高安全有保障;

2. 搬站方便,自动拼接数据;省去复杂的数据处理的过程;

3. 具有三维坐标,能导出DXF数据格式 ,后处理编辑成图;

4. 提供专用的手机APP软件,支持现场处理数据,更加便捷。



产品参数

徕卡掌上全站仪S910应用于电梯安装快速测量高差水平距角度点对点距离

★1.测程:300米,测量误差:±1mm;

★2.采用X-Power Range Technology;

★3.水平360o倾角传感器,垂直-40o至80o,测量精度:±0.1°;

4.测量最小单位 0.1mm/1/32 in;

5.★数码瞄准器4x 缩放,彩色照明显示屏,240*400dpi,可照片 屏幕截图分辨率:800*600dpi;

6.图像测量功能,有LR远程模式;

★7.通讯:Bluetooth v4.0、USB、WLAN, 免费DISTO sketch软件,可无线连接CAD自动绘图,并将点位置图片关联各个点;

★8.防护等级:IP54;

★9.文件格式:JPG、DXF;

10.锂离子电池:2.6AH,充电一次大约连续测量4小时;


产品介绍

徕卡掌上全站仪S910应用于电梯安装快速测量高差水平距角度点对点距离

 应用前景:电梯行业企业众多,仅国际知名品牌就有很多,如奥的斯、迅达、通力、蒂森克鲁伯、三菱、日立 、东芝、富士达等,国内品牌就更多 ,他们在设计和安装的过程中均没有很好的测量解决方案,目前徕卡S910解决方案是比较理想的一种处理方法,这个市场需求会很大



典型用户

采购单位名称 采购时间 采购数量
电梯工业有限公司,电梯设计部门 2020-03-20 9
