便携式多功能阀门研磨机M-300C,维修阀座阀芯

价    格:199

产    地:河北更新时间:2019/8/9 11:54:33

品    牌:华沃电力型    号:M-300C

状    态:正常点击量:151

18003128077
联系我时,请说明是在来宝网上看到的,谢谢!

保定市华沃电力设备厂

联 系 人:贾瑞红

电     话:86-0312-2111566

传     真:0312-3126305

等     级: (第 6年)

性     质:生产型,

联系我时请说在来宝网上看到的,谢谢!




       便携式多功能阀门研磨机M-300C,维修阀座阀芯主要结构及特点


1、研磨方式为行星轨迹研磨,研磨面成网状,保证了平面光洁度。

2、分体式设计,使之通过简单组合固定便可完成安装。

3、可伸缩驱动轴使之可以适用于不同深度的阀门。

4、可在线修复泄漏阀门,大幅度提高了工作效率。

5、独特的夹紧装置,可满足现场阀座研磨固定的多种要求。





便携式多功能阀门研磨机M-300C,维修阀座阀芯,品牌华沃,质保一年,终身维修,现货供应,欢迎咨询.本机适用于电力、石油、化工、钢铁、冶金、造纸、造船、制药、制糖等行业闸阀修复,与M-300型阀门研磨机相比,研磨范围更大,扩至118-430mm ,研磨头齿轮更耐磨。

便携式多功能阀门研磨机M-300C,维修阀座阀芯特点如下:

组合式结构,易拆易装,操作简单。固定研磨盘采用高强度铝合金。该类材料强度高,重量轻,不易变形。配有可调研磨盘,其采用行星传动方式,研磨盘公转的同时又带动研磨爪自转,使研磨面呈正交网纹,密封面研磨质量好,效率高。标准配置德国metabo电机,轴承全部为国际知名品牌。研磨耗材为砂布(纸),成本低廉、更换方便。研磨速度快,质量好。研磨效率是手工研磨的10-30倍。产品铝塑箱包装,体积小,重量轻,携带方便。



产品参数

 便携式多功能阀门研磨机M-300C,维修阀座阀芯技术参数:


1.研磨范围:φ118-φ430闸阀(阀座、阀芯)、平面截止阀(阀座、阀芯)。

2.电机功率:1300

3.电源参数:220V/50Hz

4.阀门密封面间最小间距:45mm

5.最大研磨深度: 650mm

6.操作重量:20kg







产品介绍

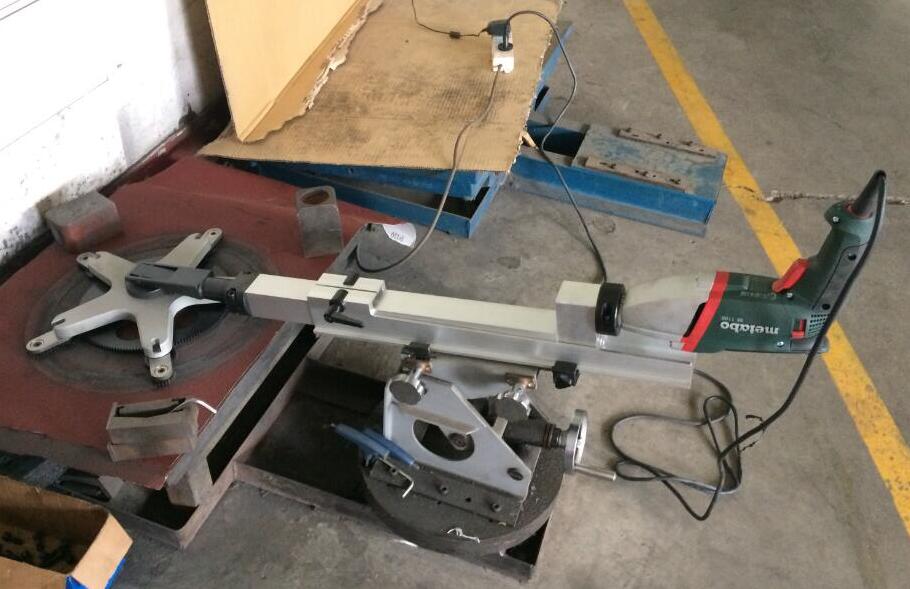

便携式多功能阀门研磨机M-300C,维修阀座阀芯



便携式多功能阀门研磨机M-300C适用范围:

适用范围广,可用于研磨闸阀(阀座、阀芯)、平面截止阀(阀座、阀芯)。

可调研磨盘采用行星传动方式,研磨盘转动的同时又带动研磨爪自转,使研磨面呈正交网纹,密封面研磨质量好,效率高。


便携式多功能阀门研磨机M-300C,维修阀座阀芯阀芯的研磨

1.用随机所带的阀口装夹底座把可调支架固定好。

2.用分段式阀芯研磨底座前的V形铁和定位支架把要研磨的阀板固定好,并将分段式阀芯研磨底座依所研阀芯调整好角度(以万向节不弯曲转动为佳)。如果阀芯较大在底板上不便固定,可把可调支架反向安装,把要研磨的阀芯放在一个合适的平板上。见图5

3.其他操作步骤同研闸阀阀座。

便携式阀门研磨机M-300C闸阀阀座的研磨

1.选择研磨盘

根据阀座密封面的大小选择合适的研磨盘,除随机所带的研磨盘,如需其它尺寸的可参考其结构另行配制。

2.安装研磨盘

把研磨盘贴附于探臂的法兰盘上,要求安装要到位,再用螺钉紧

固,装好后研磨盘应能转动。

3.固定底座及调整支架固定底座的装夹方式为三点紧固,紧固底座上的三点上定要平稳地固定在阀体的法兰上,装夹方式一般分为以

下几种:(见示意图)

1)直接固定方式:根据所需研磨的密封面将底座直接固定于阀体上的一种方式。包括带法兰的阀体。不带法兰的阀体,研磨联接法兰。

2)间接固定方式:根据所需研磨的密封面周围的环境而需要借助于其他物体将底座进行固定的一种方式。

如:用随机所带的压板及阀体上的栽丝固定底座。不论用哪种方法,均要将底座固定平稳、牢固,不可过于倾斜。(注意,研磨闸阀阀体时,底座一定要在被研磨面的中心线上) 固定好底座后,把调整支架通过底座上的压板及螺钉将其紧固。要求调整支架的平面超过被研磨面。

..................................................................

便携式多功能阀门研磨机M-300C,维修阀座阀芯保养与维护

1.使用前应把齿轮涂上二硫化钼(黄油)。

2.使用期间要定时清洁齿轮。

3.使用后应认真进行清洁各个部件,并取下研磨砂纸(布),涂好油后放回包装箱妥善保管。



便携式多功能阀门研磨机M-300C,维修阀座阀芯配置:

1)德国麦太保电机(2)进口日本NSK轴承 3)超硬航空铝研磨盘   4)进口研磨砂纸  5)先进行星齿轮研磨盘(6)固定研磨支架(7)随机工具及装箱资料
产品售后与质保:
质保期:一年。对于超过质保期厂家可终身负责设备维修。
